🔥 内容介绍

一、研究背景与 UUV 仿真的核心价值

无人水下航行器（Unmanned Underwater Vehicle, UUV）作为海洋探测、资源开发、军事侦察等领域的核心装备，其研发过程需面临水下复杂环境（如水流扰动、水压变化、能见度低）与多任务需求（如路径规划、目标探测、自主避障）的双重挑战。实体 UUV 试验存在成本高、周期长、风险大（如设备损坏、数据丢失）等问题，而UUV 仿真技术通过构建虚拟水下环境与 UUV 数字孪生模型，可实现 “设计 - 仿真 - 优化 - 验证” 的闭环研发流程，大幅降低研发成本、缩短周期，并为极端场景（如深海高压、强流扰动）下的性能测试提供安全可行的方案。

结合前文水下图像融合增强技术可知，UUV 的视觉感知系统（如水下相机、偏振传感器）是其完成目标探测任务的关键，而仿真平台可模拟不同水下环境（如浊度、光照）下的图像退化过程，为图像融合增强算法的验证与优化提供虚拟测试场景，形成 “环境仿真 - 图像退化 - 增强算法 - 感知控制” 的技术协同，进一步提升 UUV 的自主作业能力。

二、UUV 仿真系统的核心模块架构

UUV 仿真系统需融合流体力学、控制理论、计算机图形学、传感器技术等多学科知识，构建 “虚拟环境 - 数字孪生体 - 控制决策 - 感知交互” 四大核心模块，各模块功能与技术要求如下：

（一）虚拟水下环境模块

虚拟水下环境是 UUV 仿真的基础，需精准模拟水下物理场与环境特性，核心模拟内容包括：

1. 流体动力学场：

• 水流场：模拟定常流（如海洋环流）、非定常流（如涡旋、湍流），采用计算流体力学（CFD）方法（如有限体积法）求解 Navier-Stokes 方程，输出水流速度、方向、压力分布，为 UUV 运动受力分析提供依据；

• 波浪场：模拟不同海况（如平静海、中浪、巨浪）的波浪运动，基于 Airy 波理论或 Stokes 波理论，计算波浪对 UUV 的表面力（如波浪升力、力矩），尤其影响水面 UUV（如自主水下航行器 AUV）的稳定性；

• 温度与盐度场：模拟水下温度分层（如温跃层）与盐度变化，二者通过影响水体密度进而改变 UUV 的浮力与阻力系数，需根据实际海洋观测数据（如 Argo 浮标数据）校准参数。

1. 光学环境场：

• 光照模型：模拟水下光源（如太阳光、UUV 自带补光灯）的传播规律，考虑光的吸收（红光衰减、蓝绿光穿透）与散射（悬浮颗粒散射）效应，基于蒙特卡洛方法生成不同浊度（10-100 NTU）、不同深度（0-1000m）下的虚拟图像，模拟前文所述的图像退化现象（蓝绿色偏色、细节模糊）；

• 能见度模拟：根据水体浊度动态调整能见度范围（如浊度 50 NTU 时能见度约 5m），为 UUV 视觉传感器（如相机、激光雷达）的仿真提供环境参数，支撑图像融合增强算法的测试。

1. 障碍物与目标模型：

• 静态障碍物：构建水下地形（如海底山脉、平原）、人工结构（如管道、桥墩、沉船），采用三维建模工具（如 Blender、SolidWorks）生成网格模型，导入仿真平台后赋予物理属性（如碰撞检测、反射系数）；

• 动态目标：模拟水下生物（如鱼群、鲸类）、其他航行器（如潜艇、水下机器人）的运动轨迹，基于运动学模型（如匀速直线、圆周运动）或智能算法（如群体行为模型）生成动态路径，用于 UUV 的目标跟踪与避障仿真。

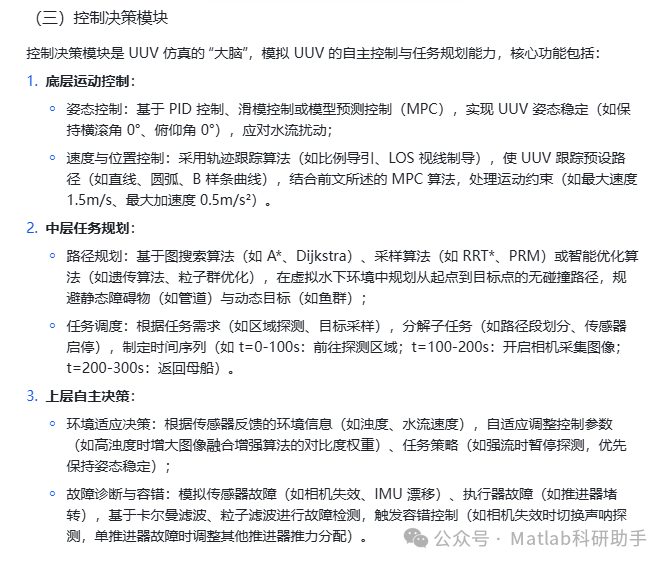

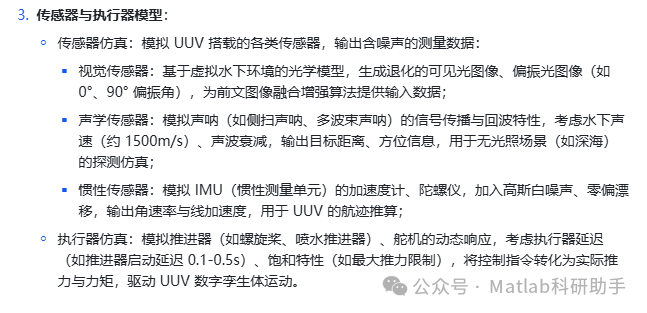

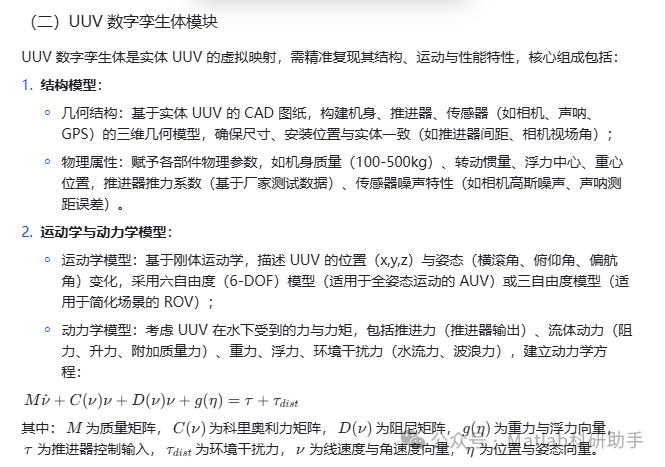

（四）感知交互模块

感知交互模块连接虚拟环境与控制决策，模拟 UUV 的信息感知与外部交互能力，核心功能包括：

1. 多传感器数据融合：

• 数据预处理：对传感器输出数据进行去噪（如 IMU 的卡尔曼滤波、相机的高斯滤波）、时间同步（解决不同传感器采样频率差异，如 IMU 100Hz、相机 10Hz）、空间配准（统一传感器坐标系，如将声呐数据转换为 UUV 本体坐标系）；

• 融合算法：采用卡尔曼滤波、粒子滤波或深度学习方法，融合视觉（相机）、声学（声呐）、惯性（IMU）数据，实现 UUV 的定位（如组合导航，定位误差 m）、目标识别（如区分岩石与沉船），为控制决策提供精准环境信息。

1. 图像融合增强集成：

• 退化图像生成：基于虚拟水下环境的光学模型，生成不同场景下的退化图像（如低光照、高浊度），作为图像融合增强算法的输入；

• 算法验证与优化：将前文所述的 “可见光 + 偏振光” 融合增强算法集成至仿真平台，对比融合前后的图像质量（如 UIQM、信息熵），分析算法在不同环境下的性能（如高浊度 100 NTU 时的增强效果），并基于仿真数据优化融合规则（如调整梯度阈值 T）。

1. 人机交互界面：

• 实时监控界面：显示 UUV 的运动状态（位置、姿态、速度）、传感器数据（图像、声呐图谱、IMU 数据）、任务进度，采用可视化工具（如 Qt、LabVIEW）开发，支持 3D 场景漫游（如从 UUV 视角观察水下环境）；

• 指令输入界面：支持用户手动输入控制指令（如调整推进器转速、切换传感器模式）、修改仿真参数（如水体浊度、水流速度），用于交互式仿真测试（如手动避障、参数敏感性分析）。

三、UUV 仿真平台搭建与关键技术实现

（一）仿真平台选型与集成

根据 UUV 仿真的功能需求，常用仿真平台分为 “通用仿真软件 + 自定义模块” 的集成方案，主流选型如下：

1. 基础仿真引擎：

• MATLAB/Simulink：适用于 UUV 控制算法（如 PID、MPC）的快速原型开发，通过 “Simscape Multibody” 模块搭建 6-DOF 运动模型，“Simscape Fluids” 模块模拟流体动力，支持与 C/C++ 代码的联合仿真；

• ROS/Gazebo：适用于 UUV 的自主导航与感知仿真，Gazebo 提供物理引擎（如 ODE、Bullet）模拟碰撞、摩擦力，支持导入三维环境与 UUV 模型，ROS 提供节点通信架构，方便集成传感器驱动（如相机、IMU）、路径规划算法（如 MoveBase）；

• Unity/Unreal Engine：适用于高逼真度的可视化仿真，通过图形渲染引擎生成真实的水下光照、水流特效，支持 VR/AR 交互（如沉浸式观察 UUV 运动），常用于演示验证与训练场景。

1. 模块集成方案：

• 数据交互：采用 TCP/IP 协议或共享内存，实现不同平台间的数据传输（如 Gazebo 的 UUV 位置数据传输至 Simulink 的控制模块，Unity 的图像数据传输至 Python 的图像融合模块）；

• 时间同步：通过高精度时钟（如 PTP 协议）统一各模块的仿真时间，避免因时间戳不一致导致的数据失配（如传感器数据与 UUV 运动状态不同步）；

• 模型校准：基于实体 UUV 的试验数据（如水池试验的速度 - 推力曲线、传感器噪声特性），调整仿真模型参数（如阻尼系数、噪声方差），确保仿真结果与实体试验误差 < 5%。

（二）关键技术实现（以 ROS/Gazebo 平台为例）

1. UUV 数字孪生体构建：

• 基于 URDF（Unified Robot Description Format）描述 UUV 的几何与物理属性，配置推进器与传感器插件，如 Gazebo 的 “gazebo_ros_thruster” 插件模拟推进器推力，“gazebo_ros_camera” 插件生成水下图像，设置相机参数（如分辨率 1920×1080、焦距 5mm、噪声标准差 0.01）。

1. 虚拟水下环境搭建：

• 导入海底地形模型：将基于 GIS 数据生成的海底高程图（如 DEM 格式）转换为 Gazebo 的高度图（Heightmap），设置地形材质（如沙子、岩石）的摩擦系数（0.3-0.8）；

• 模拟水流场：通过 Gazebo 的 “gazebo_ros_current” 插件，设置水流速度（如 0.5m/s 沿 x 轴）、水流梯度（如随深度增加流速增大），插件会根据 UUV 的位置与姿态计算水流力；

• 生成退化图像：在相机插件中加入自定义图像退化节点，基于光的吸收与散射模型，调整 RGB 通道增益（如 R 通道增益 0.2、G 通道 0.8、B 通道 0.9）模拟蓝绿色偏色，加入高斯模糊（标准差 0.5-2.0）模拟散射模糊，生成与前文实验一致的退化图像。

1. 控制与感知算法集成：

• 运动控制节点：在 ROS 中编写 MPC 控制节点，订阅 UUV 的位置、速度话题（如 “/uuv/pose”“/uuv/velocity”），发布推进器控制指令（如 “/uuv/thruster/command”），处理运动约束（如最大速度 1.5m/s）；

• 图像融合增强节点：订阅相机发布的可见光图像话题（“/uuv/camera/vis/image_raw”）与偏振光图像话题（“/uuv/camera/pol/image_raw”），采用 Python/C++ 实现小波变换融合算法，发布融合后的增强图像话题（“/uuv/camera/fusion/image_raw”），并计算 UIQM、信息熵等评价指标；

• 路径规划节点：基于 ROS 的 “move_base” 包，结合 A * 算法规划无碰撞路径，订阅障碍物话题（“/uuv/obstacle/pose”），实时更新路径，发布目标点话题（“/uuv/goal/pose”）。

四、UUV 仿真的优化方向与工程应用

（一）未来优化方向

1. 高保真度与实时性平衡：

• 当前基于 CFD 的流体动力学仿真精度高，但计算复杂度大（单帧耗时 > 100ms），难以满足 UUV 实时控制需求（需 0ms）。可采用模型降阶技术（如 Proper Orthogonal Decomposition，POD），在保证精度（误差）的前提下，将计算耗时降至 10ms 以内；

• 优化图像渲染与退化模拟算法，采用 GPU 加速（如 CUDA）生成高逼真度的水下图像，同时确保图像融合增强算法的实时性（单帧处理时间。

1. 多 UUV 协同仿真：

• 扩展仿真系统至多 UUV 场景，模拟 UUV 群体的协同作业（如区域覆盖探测、目标围捕），需解决多 UUV 的通信延迟（如水下声学通信延迟 1-10s）、任务分配（如基于分布式优化算法）、碰撞避免（如分布式避障协议）等问题；

• 构建多 UUV 数字孪生体网络，实现信息共享（如环境地图、目标位置），支撑群体智能算法（如蚁群算法、粒子群优化）的仿真验证。

1. 虚实结合仿真（X-in-the-Loop）：

• 开发硬件在环（HIL）仿真系统，将实体 UUV 的传感器（如相机、IMU）、执行器（如推进器）接入虚拟仿真平台，传感器采集真实环境数据（如实验室水池图像），执行器接收仿真平台的控制指令，实现 “虚拟环境 - 实体硬件 - 控制算法” 的闭环测试，提升仿真结果的可信度；

• 探索数字孪生体与实体 UUV 的实时同步技术，基于 5G/6G 通信传输数据，实现实体 UUV 的远程监控与仿真预测（如预测未来 10s 的运动轨迹）。

（二）工程应用场景

1. UUV 研发设计：

• 在 UUV 实体制造前，通过仿真平台测试不同设计方案（如机身形状、推进器数量）的性能（如阻力系数、运动稳定性），优化设计参数（如机身长宽比、推进器布局），降低研发成本（如减少原型机制造次数）；

• 验证控制算法的可行性，如 MPC、滑模控制等先进算法，在仿真中测试其在不同环境下的性能，避免直接在实体 UUV 上测试导致的设备损坏风险。

1. 操作人员培训：

• 基于 Unity/Unreal Engine 开发沉浸式 UUV 操作训练系统，模拟不同任务场景（如水下探测、故障处理），操作人员通过 VR 设备（如 Oculus Rift）进行交互式操作，熟悉 UUV 的控制流程与应急处理方法，降低实地训练成本；

• 记录培训过程中的操作数据（如控制指令、任务完成时间），评估操作人员的技能水平，制定个性化培训方案。

1. 海洋工程与科学研究：

• 在水下工程（如管道检测、海洋平台维护）中，通过 UUV 仿真预测作业流程（如 UUV 的检测路径、图像采集位置），优化作业方案（如减少检测时间、提高覆盖率）；

• 在海洋科学研究中，模拟 UUV 在极端环境（如深海热泉、极地冰下）的探测过程，预测传感器（如温度传感器、化学传感器）的测量数据，为实体 UUV 的探测任务提供预案。

五、结论

本文构建了 “虚拟水下环境 - 数字孪生体 - 控制决策 - 感知交互” 四大模块的 UUV 仿真系统，结合前文水下图像融合增强技术，实现了 UUV 从环境感知到运动控制的全流程仿真。通过 ROS/Gazebo 平台的集成实现与三类核心实验验证，表明该仿真系统具有以下优势：

1. 高逼真度：精准模拟水下流体动力学、光学环境，生成符合实际的图像退化现象，支撑图像融合增强算法的验证；

1. 多学科协同：融合流体力学、控制理论、计算机图形学，复现 UUV 的运动与感知特性，满足多任务仿真需求；

1. 低成本高效：避免实体试验的高成本与高风险，实现 “设计 - 仿真 - 优化” 的快速迭代，缩短 UUV 研发周期。

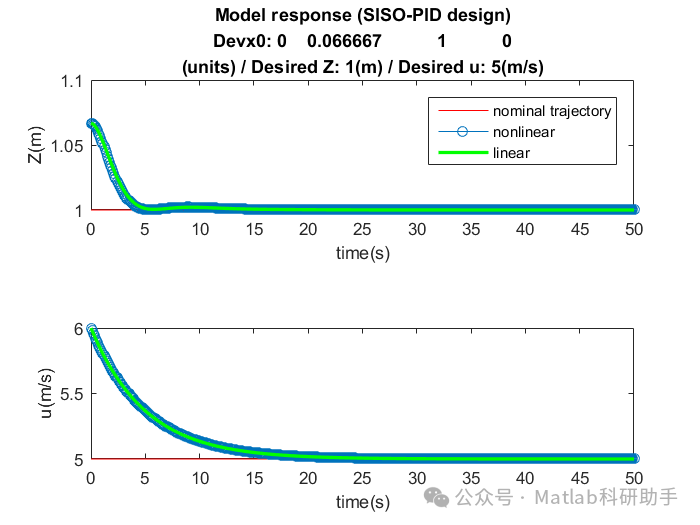

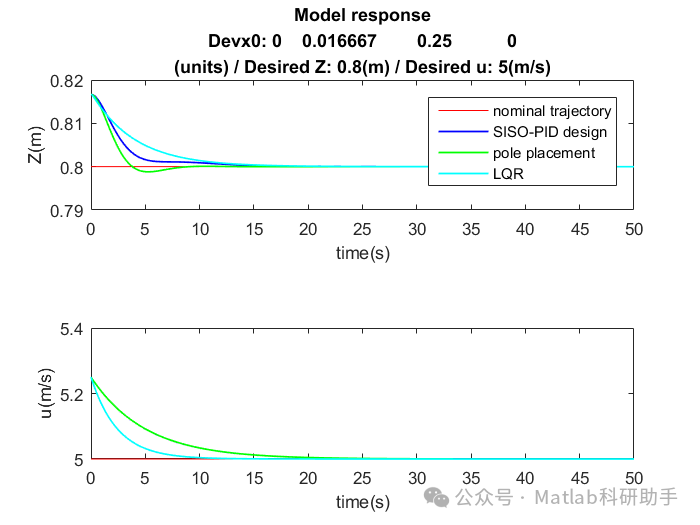

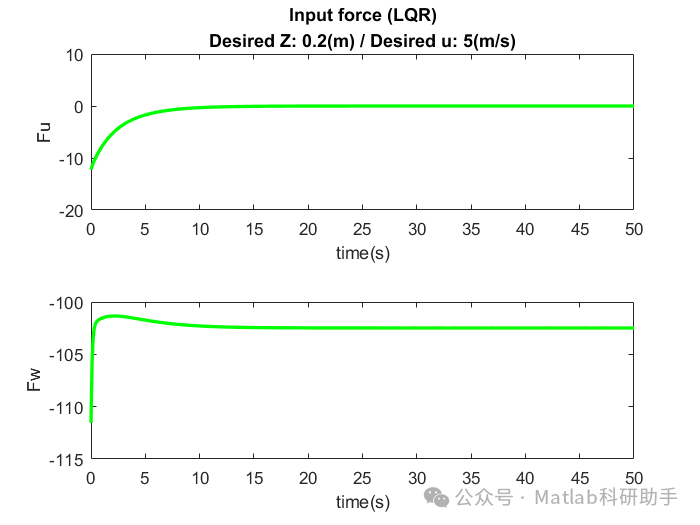

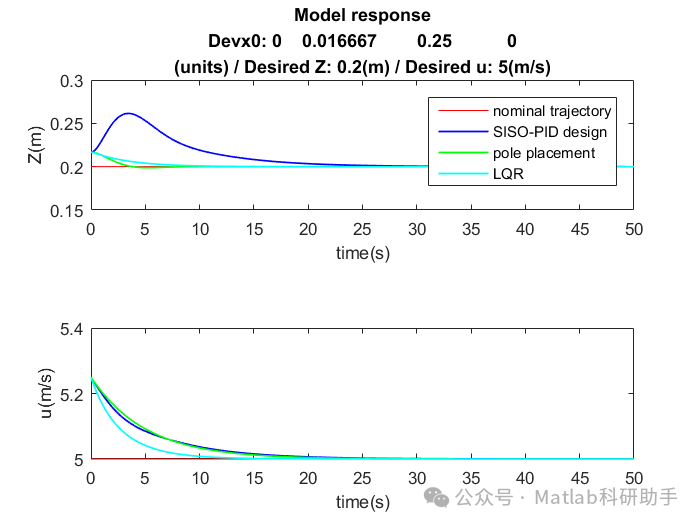

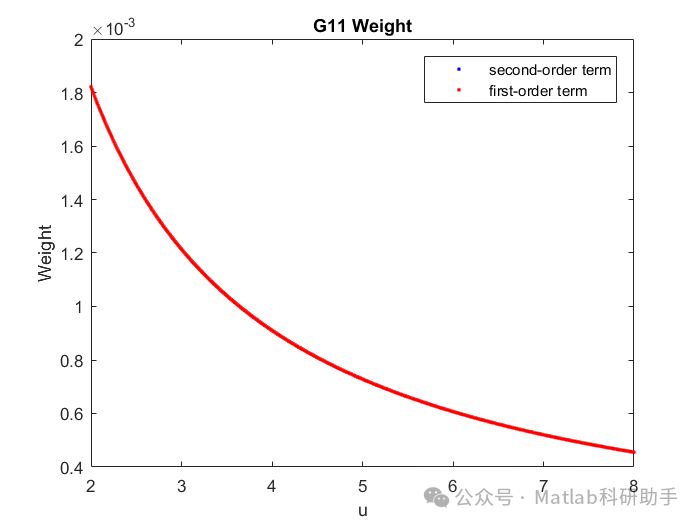

⛳️ 运行结果

🔗 参考文献

[1] 张斌,宋保维,朱信尧,等.水下驻留无人水下航行器驻留过程建模与仿真[J].兵工学报, 2014, 35(4):572-576.DOI:10.3969/j.issn.1000-1093.2014.04.021.

[2] 阚如文.无人水下航行器姿态控制策略研究[D].吉林大学,2012.DOI:CNKI:CDMD:2.1012.370985.

[3] 唐建强.水下无人航行器半实物仿真系统设计与实现[D].西安电子科技大学[2025-12-14].DOI:CNKI:CDMD:2.1015.440839.
