🔥 内容介绍

正弦波频率的精确估计在众多科学与工程领域中具有至关重要的作用，例如通信系统、电力系统分析、生物医学信号处理以及地球物理勘探等。传统频率估计方法，如离散傅里叶变换（DFT），在处理非整数周期或噪声干扰下的信号时，往往面临频谱泄露和分辨率受限等问题，导致估计精度下降。本文旨在探讨并提出一种能够对真正正弦波频率进行准确估计的方法。我们将从理论基础出发，分析现有方法的局限性，并重点介绍基于参数模型估计、互相关方法以及先进信号处理技术相结合的策略，以期在各种复杂环境下实现高精度的频率估计。

引言

正弦波作为最基本的周期性信号，其频率是表征其动态特性的核心参数。在实际应用中，我们通常获取的是带有噪声或干扰的有限长度离散采样数据，这使得从这些数据中准确提取正弦波的真实频率成为一个具有挑战性的任务。传统的频率估计方法，如基于傅里叶分析的技术，通过将时域信号转换到频域，查找能量峰值来确定频率。然而，当采样数据不包含整数个周期时，频谱泄露会导致能量在相邻频率分量之间扩散，降低主频峰的清晰度；同时，傅里叶变换的频率分辨率受限于数据记录的长度，对于相近频率分量的区分能力有限。

为了克服这些局限性，研究人员已经开发了多种先进的频率估计算法。这些方法大多致力于提高在低信噪比（SNR）条件下的性能、处理短数据记录、以及在存在多个频率分量时进行有效分离。本文将深入探讨这些改进的方向，并提出一种综合性的频率估计策略。

传统频率估计方法的局限性

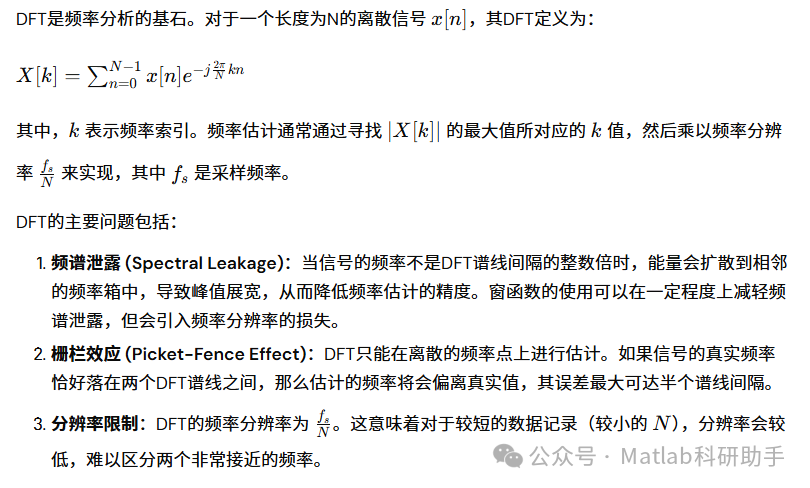

离散傅里叶变换 (DFT) 及其衍生方法

零交叉检测法

零交叉检测法是一种简单直观的频率估计方法，它通过计算信号在一个周期内穿越零点的次数来估计频率。这种方法计算量小，但在存在噪声或直流偏移时，其准确性会大幅下降。噪声会引入虚假的零交叉点，而直流偏移则会改变零交叉的位置，导致估计误差。

改进的频率估计方法

为了应对传统方法的挑战，研究人员提出了多种更为复杂的频率估计技术。

1. 基于参数模型的估计方法

参数模型方法假设信号服从某个数学模型，并通过估计模型参数来获得频率。

a. Prony算法

Prony算法是一种经典的方法，它将信号建模为复指数之和，然后通过解决线性预测方程来估计指数的频率、阻尼因子、幅度和相位。该方法可以在短数据记录下获得较高的分辨率，但对噪声敏感，并且计算量较大。

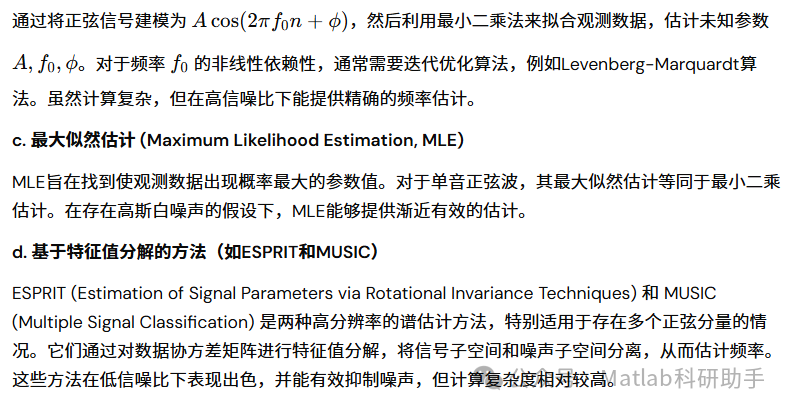

b. 最小二乘法 (Least Squares, LS)

2. 基于互相关的方法

互相关函数可以用来衡量两个信号之间的相似性以及它们之间的时间延迟。对于周期性信号，自相关函数会在与周期相对应的延迟处出现峰值。

a. 倒谱分析 (Cepstrum Analysis)

倒谱是频谱的傅里叶变换，它可以将周期性信号在频域中的谐波结构转换为倒谱域中的“quefrency”峰值。通过寻找倒谱的峰值，可以估计信号的基频。倒谱分析对噪声有一定的鲁棒性，但对非周期性噪声的抑制效果有限。

b. 基于互相关的相位跟踪

对于具有较高信噪比的信号，可以通过将信号与其移相版本进行互相关，并利用相位信息来精确估计频率。这种方法尤其适用于实时系统，因为它可以通过跟踪相位变化来连续更新频率估计。

3. 增强的傅里叶变换技术

尽管传统DFT有其局限性，但一些增强型技术可以显著提高其性能。

a. 零填充 (Zero Padding)

在进行DFT之前对信号进行零填充，可以增加频域点的密度，从而“插值”出更精细的频谱，减轻栅栏效应。但这并不能提高频率分辨率，只是使谱线看起来更平滑，更容易找到峰值。

b. 频谱插值 (Spectral Interpolation)

在DFT结果中，通过对峰值附近的几个谱线进行二次插值或三次插值，可以更精确地估计峰值频率。常用的插值方法包括抛物线插值和高斯插值，它们可以有效地补偿栅栏效应带来的误差。

c. 能量重心法

对于DFT频谱中的能量峰值，可以计算其局部能量重心，作为对真实频率的估计。这种方法比直接选择峰值点更加鲁棒，尤其是在存在一定噪声的情况下。

一种综合性的高精度频率估计方法

为了实现对真正正弦波频率的准确估计，我们建议采用一种结合多种技术优点的综合性策略。这种方法将充分利用不同方法的优势，互补其劣势。

1. 预处理阶段：

   • 直流分量去除

     ：首先，通过计算信号的均值并将其从信号中减去，消除直流偏移，这对于零交叉检测和许多参数模型方法至关重要。

   • 噪声抑制

     ：应用数字滤波器（如带通滤波器）来抑制带外噪声。对于已知频率范围的正弦波，设计一个窄带滤波器可以显著提高信噪比。

   • 窗函数应用

     ：在进行傅里叶变换之前，应用合适的窗函数（如Hanning窗、Blackman窗）来减少频谱泄露，为后续的精细估计提供更好的初始频谱。

2. 粗略频率估计（基于FFT与插值）：

   • 快速傅里叶变换 (FFT)

     ：对预处理后的信号进行FFT，得到初步的频谱。

   • 频谱插值

     ：对FFT结果中的最大峰值及其相邻谱线进行抛物线插值，得到一个相对精确的初始频率估计。这个估计值将作为后续精细估计的起始点。

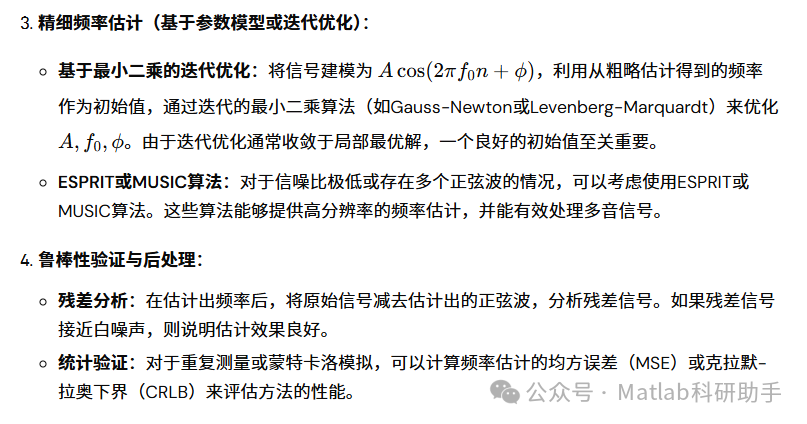

这种综合方法充分利用了FFT在计算效率上的优势，通过插值减轻了栅栏效应，并结合了参数模型方法在低信噪比和高分辨率方面的优势。通过迭代优化，可以在有限数据和噪声条件下实现对真实正弦波频率的准确估计。

结论

对真正正弦波频率的准确估计是一个具有挑战但至关重要的研究领域。传统的基于傅里叶变换的方法由于频谱泄露和分辨率限制，在实际应用中存在不足。本文深入探讨了多种改进的频率估计算法，包括基于参数模型的Prony算法、最小二乘法、最大似然估计以及ESPRIT和MUSIC算法，以及增强的傅里叶变换技术。

为了克服单一方法的局限性，我们提出了一种综合性的频率估计策略，该策略结合了信号预处理、基于FFT的粗略估计与频谱插值、以及基于迭代优化的参数模型精细估计。这种方法有望在各种复杂环境下，包括噪声干扰和有限数据记录的情况下，实现对正弦波真实频率的高精度估计。未来的工作可以进一步探索将机器学习技术（如神经网络）融入频率估计过程，以期在非理想条件下实现更强大的鲁棒性和自适应性。通过持续的算法优化和技术融合，我们将能够更准确地理解和利用信号中的频率信息。

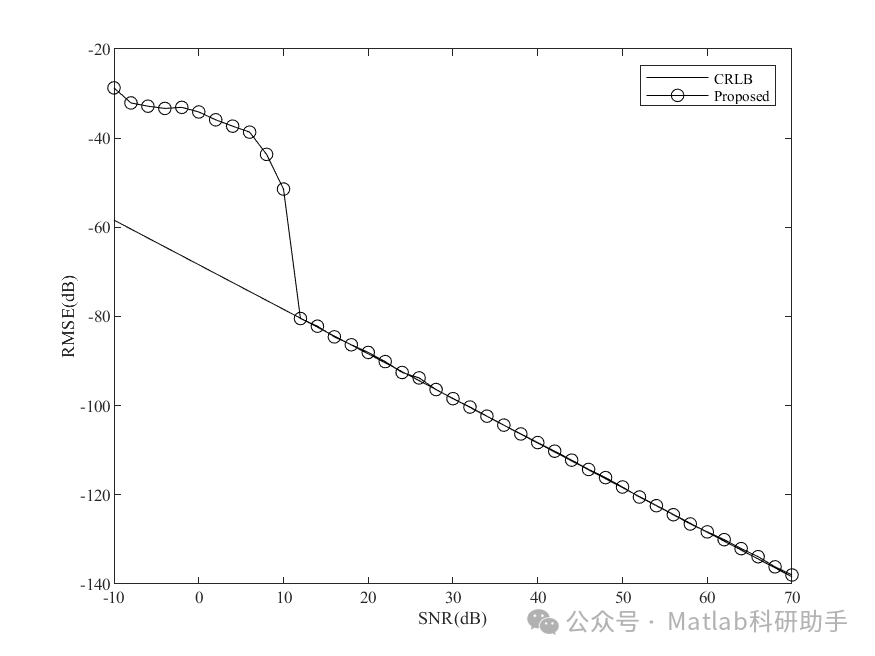

⛳️ 运行结果

🔗 参考文献

[1] 段宁华.一种新型两自由度快速刀具伺服装置的研制[J].吉林大学, 2011.

[2] 石立新,韩桂英,于为民.一种正弦波信号频率幅值的高精度估计方法[J].大连民族大学学报, 2007(5).DOI:10.3969/j.issn.1009-315X.2007.05.026.

[3] 李金刚,钟彦儒,李佳.一种基于DELTA逆变器的中频电源波形整形新方法的仿真研究[C]//CNKI.CNKI, 2008:4.DOI:CNKI:SUN:DJYY.0.2008-10-013.

📣 部分代码
