🔥 内容介绍

在现代电力系统中，电力电子变换器扮演着越来越重要的角色。随着非线性、响应性负载的日益增多，如何有效地补偿谐波和无功功率，提高电能质量，成为了电力系统研究的关键问题。基于同步旋转坐标系 (Synchronous Reference Frame, SRF) 的参考信号生成方法因其简单性和有效性，在有源电力滤波器 (Active Power Filter, APF) 等电力电子装置中得到了广泛应用。然而，针对含有响应性负载的复杂工况，传统的SRF参考信号生成器暴露出一定的局限性。本文将深入探讨传统SRF参考信号发生器在响应性负载条件下不适用的原因，并提出一种改进后的SRF方法，该方法能够生成与电网电压 (Vs) 同相的参考信号，从而实现更优的补偿效果。

传统SRF参考信号生成器的原理与局限性

传统SRF方法的核心思想是将三相交流信号通过Park变换转换到d-q同步旋转坐标系下。在这种坐标系中，基波分量表现为直流分量，而谐波分量则表现为交流分量。通过低通滤波器 (Low-Pass Filter, LPF) 提取出d轴和q轴的直流分量，再通过反Park变换将其转换回三相静止坐标系，即可得到与基波电流或电压相对应的参考信号。

然而，当系统接入响应性负载时，传统SRF方法面临以下挑战：

无功功率的影响： 响应性负载（如感性负载或容性负载）会产生无功功率，导致电压和电流之间存在相位差。在传统SRF方法中，d轴分量通常与有功功率相关，q轴分量与无功功率相关。当负载含有无功分量时，仅仅提取d轴直流分量作为有功分量，并不能完全反映实际的有功功率需求，因为无功分量的存在会使得d轴和q轴的直流分量都受到影响。这导致生成的参考信号无法准确地与电网电压同相，从而影响APF的无功补偿效果。
谐波与无功的耦合： 响应性负载往往伴随着谐波污染。在传统SRF中，谐波分量在d-q坐标系下表现为交流分量。当谐波与无功功率同时存在时，二者之间会产生复杂的耦合，使得LPF难以精确分离基波有功分量。这可能导致APF在补偿谐波的同时，对无功功率的补偿产生偏差，甚至引入新的无功问题。
动态响应性能： 响应性负载的特点之一是其动态变化性。当负载参数发生变化时，传统SRF方法可能无法快速准确地跟踪负载变化，导致补偿效果滞后。这是因为LPF的存在会引入一定的延迟，使得系统对负载变化的响应速度变慢。

因此，传统SRF参考信号发生器在处理响应性负载时，其生成与Vs同相参考信号的能力受到限制，难以实现理想的补偿效果。

改进型SRF参考信号生成方法

为了克服传统SRF方法在响应性负载下的局限性，本文提出一种改进型的SRF参考信号生成方法。该方法的目标是确保生成的参考信号始终与电网电压Vs同相，从而实现精确的无功补偿和有功功率追踪。

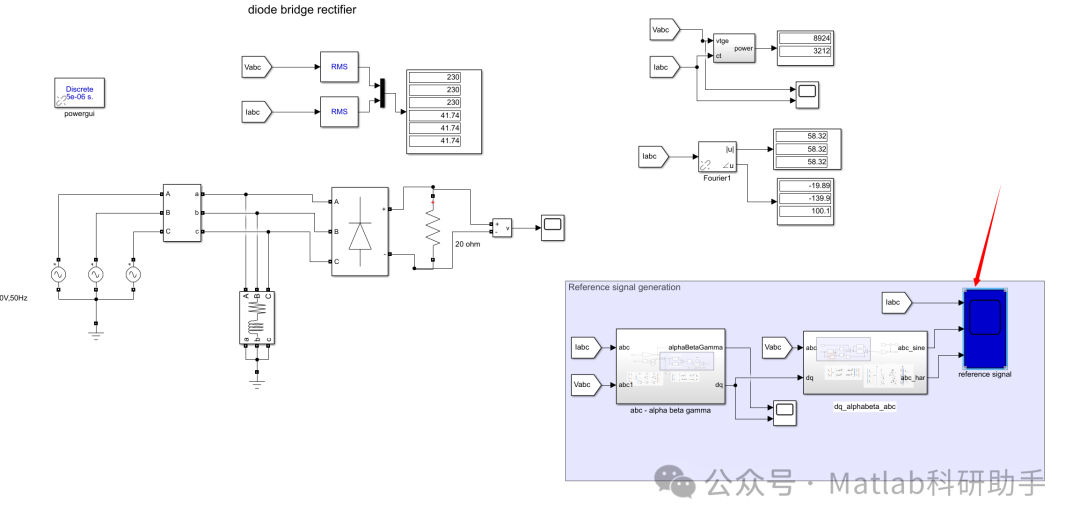

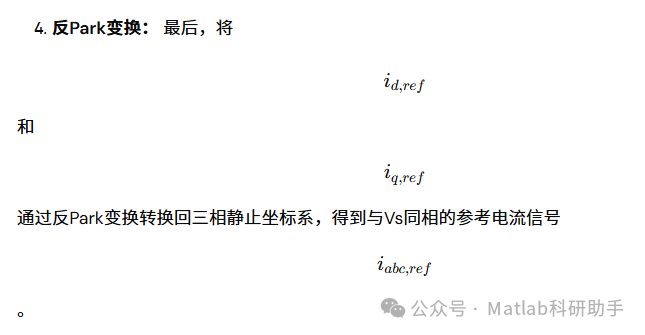

改进型SRF方法的核心思想在于对d-q坐标系下的电流分量进行更精确的分解与重构。具体步骤如下：

Park变换： 首先，将三相负载电流(i_abc) 和电网电压 (v_abc) 通过Park变换转换到同步旋转d-q坐标系下，得到i_d, i_q 和 v_d, v_q。
提取电网电压基波： 为了保证参考信号与Vs同相，我们首先需要精确提取电网电压的基波分量。虽然在理想情况下，电网电压的d轴分量代表有功，q轴分量代表无功，但为了消除谐波和不平衡的影响，可以采用更复杂的基波提取算法，如采用基于锁相环 (Phase-Locked Loop, PLL) 的方法来获取准确的同步角度，并利用带通滤波器 (Band-Pass Filter, BPF) 提取电压基波的d-q分量。这样可以确保后续的电流分量分解在正确的基准下进行。

改进型SRF方法的优势：

精确的无功补偿：

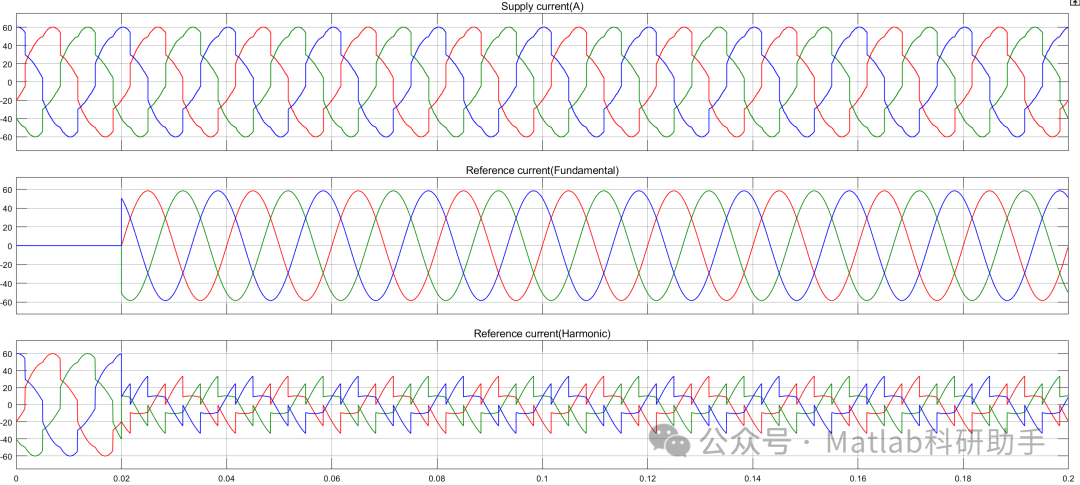

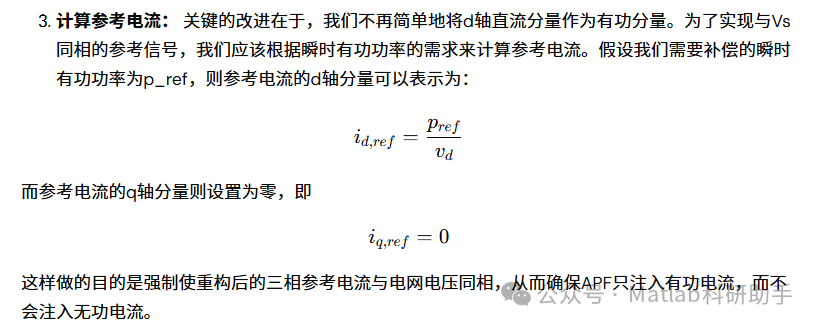

通过强制将参考电流的q轴分量设置为零，确保了APF在补偿谐波的同时，不会对无功功率产生额外的贡献或吸收，从而实现纯有功电流的注入，使负载侧的功率因数得到显著提升。
与Vs同相的参考信号：
这种方法能够有效地生成与电网电压Vs同相的参考信号，从而最大限度地提高APF的有功功率传输效率，并减少对电网电压波形的影响。
更好的动态响应：
相比于依赖于LPF来分离直流分量的传统方法，这种基于瞬时功率计算的改进方法可以更快地响应负载的变化，提高系统的动态性能。

结论

传统SRF参考信号发生器在处理含有响应性负载的电力系统时，由于无功功率和谐波的耦合作用，难以生成与电网电压Vs同相的参考信号，从而限制了其补偿效果。本文提出了一种改进型SRF参考信号生成方法，通过精确分解和重构d-q坐标系下的电流分量，并根据瞬时有功功率需求计算参考电流，从而有效地生成与Vs同相的参考信号。这种改进方法能够显著提高有源电力滤波器在响应性负载条件下的补偿精度和动态响应性能，为未来电力系统中的电能质量控制提供了更为有效的解决方案。随着智能电网和可再生能源的快速发展，对电能质量的要求也越来越高，因此，对参考信号生成策略的持续研究和优化具有重要的理论意义和工程应用价值。
