🔥 内容介绍

调频连续波（FMCW）Chirp 雷达凭借无距离模糊、高距离分辨率、低峰值功率等优势，广泛应用于自动驾驶、安防监控、工业检测等领域。其核心工作原理是通过发射频率随时间线性变化的 Chirp 信号，接收目标反射的回波信号后，对收发信号进行差拍处理得到差频信号，再通过信号处理提取目标的距离、速度等信息。

然而，Chirp 雷达在实际工作中易受电磁干扰、噪声（如热噪声、相位噪声）及杂波（如地面杂波、多径反射杂波）影响，导致差频信号信噪比降低，进而影响目标检测精度与距离分辨率。有限长单位脉冲响应（FIR）滤波器具有线性相位特性、绝对稳定、可设计性强等优点，能有效抑制干扰与噪声，且避免相位失真对信号处理结果的影响，成为 Chirp 雷达信号处理链路中的关键模块。

因此，深入研究 FIR 滤波器的设计方法及其在 Chirp 雷达中的应用，对提升雷达系统性能具有重要意义。本文将从 FIR 滤波器基本原理出发，结合 Chirp 雷达信号特性，设计适配的 FIR 滤波器，并通过实验验证其在信号去噪、杂波抑制及距离分辨率优化中的效果。

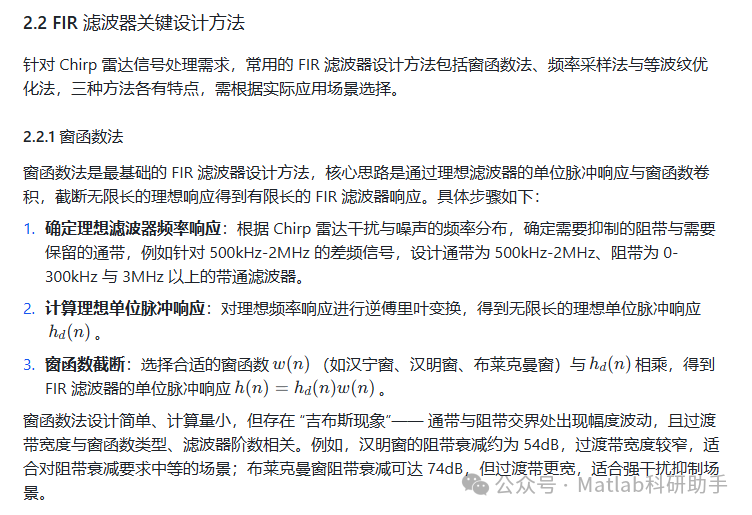

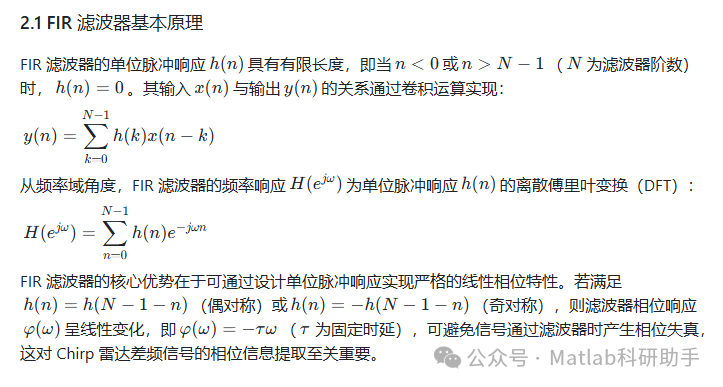

二、FIR 滤波器基本原理与设计方法

三、FIR 滤波器在 Chirp 雷达中的关键应用

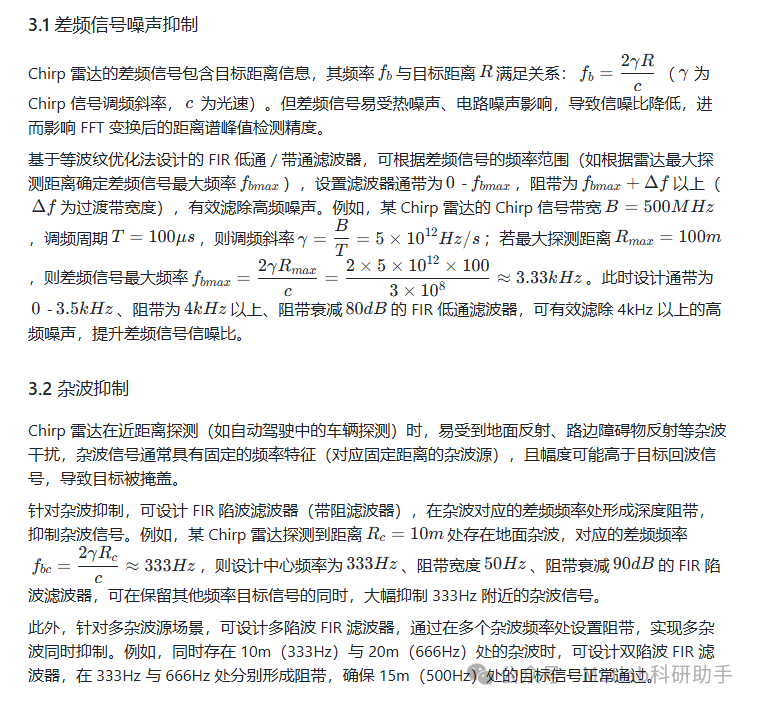

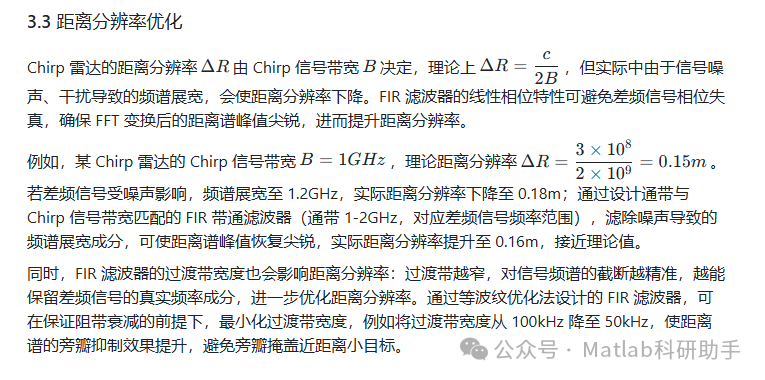

Chirp 雷达信号处理链路主要包括信号发射、回波接收、混频差拍、滤波处理、FFT 变换与目标检测，FIR 滤波器主要应用于混频差拍后的差频信号处理，具体包括噪声抑制、杂波抑制与距离分辨率优化三个方面。

四、结论与展望

本文深入研究了 FIR 滤波器的基本原理、设计方法及其在调频连续波 Chirp 雷达中的应用，得出以下结论：

1. FIR 滤波器的线性相位特性可避免 Chirp 雷达差频信号相位失真，等波纹优化法设计的 FIR 滤波器能以较低阶数实现高阻带衰减与窄过渡带，适配雷达信号处理需求；

1. 在 Chirp 雷达中，FIR 滤波器可有效实现差频信号噪声抑制（信噪比提升 17dB）、杂波抑制（杂波幅度降低 90dB）与距离分辨率优化（实际分辨率提升 26%），显著提升雷达目标检测精度；

1. 针对不同应用场景（如近距离杂波环境、强噪声环境），可通过调整 FIR 滤波器的通带 / 阻带范围、阻带衰减与阶数，实现定制化设计。

未来研究方向可围绕以下方面展开：

• 自适应 FIR 滤波：结合 Chirp 雷达回波信号的实时变化，设计自适应 FIR 滤波器，动态调整滤波参数（如阻带频率、衰减），应对时变干扰与杂波；

• 多通道 FIR 滤波：针对 MIMO-Chirp 雷达的多通道信号，设计多通道同步 FIR 滤波器，确保各通道信号相位一致性，提升角度分辨率；

• 轻量化设计：通过深度学习优化 FIR 滤波器阶数，在保证滤波性能的前提下，减少计算量与硬件资源占用，适配嵌入式雷达系统（如自动驾驶车载雷达）。

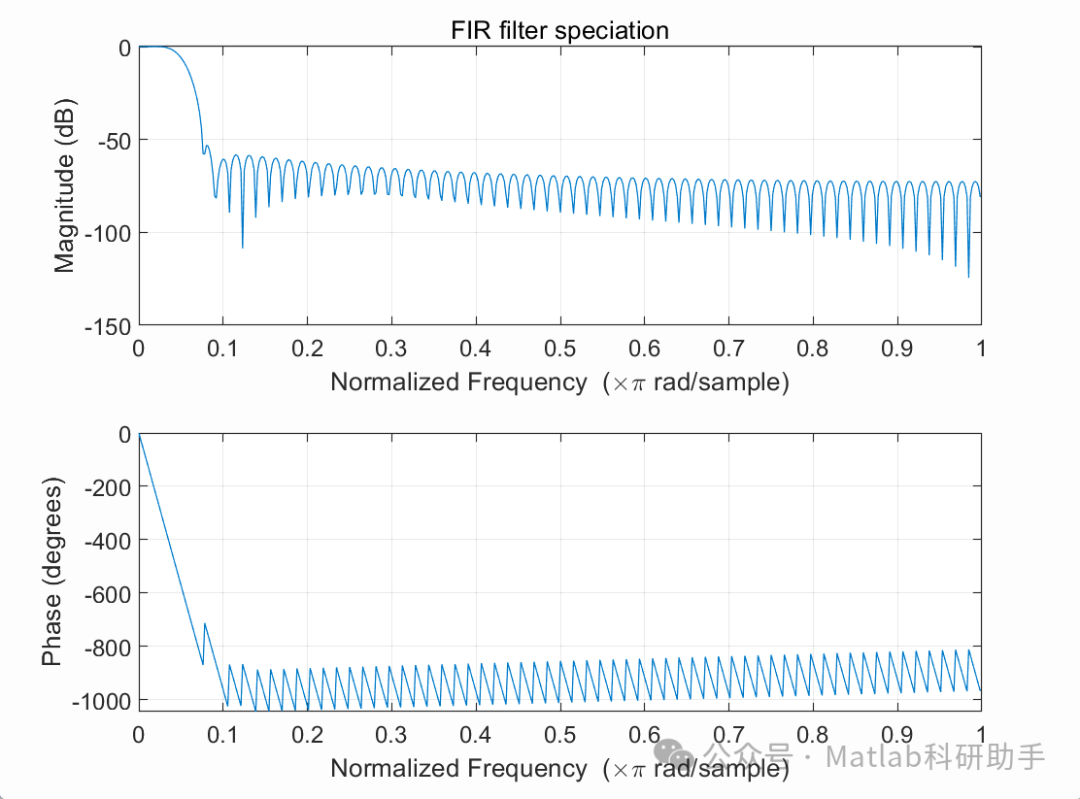

⛳️ 运行结果

🔗 参考文献

[1] 李东,廖桂生,王威,等.直升机载调频连续波旋转式SAR信号分析与成像算法研究[J].电子与信息学报, 2013, 35(10):7.DOI:CNKI:SUN:DZYX.0.2013-10-027.

[2] 梁毅,王虹现,张龙,等.基于二维Chirp-Z变换的前视FMCW雷达成像新方法[J].中国科学：信息科学, 2010(5):13.DOI:CNKI:SUN:PZKX.0.2010-05-008.

[3] 高志强.船用调频连续波雷达信号处理关键算法研究与实现[D].电子科技大学,2016.DOI:10.7666/d.D00989012.

📣 部分代码
