🔥 内容介绍

随着新能源电力系统的快速发展，高比例可再生能源接入导致系统惯性降低、波动性增强，对运行备用的需求大幅提升。电动汽车（EV）作为灵活可调节的分布式资源，其电池储能特性使其具备参与电网运行备用的潜力，可通过充放电调控为系统提供调频、调峰等辅助服务。本文围绕电动汽车参与运行备用的能力评估展开研究，分析影响其备用能力的关键因素，构建包含可用容量、响应速度、持续时间等指标的评估体系，基于 MATLAB/Simulink 搭建仿真模型，模拟不同场景下电动汽车集群的备用响应特性，并通过算例验证评估方法的有效性。研究结果可为电动汽车参与电力系统运行备用的调度策略制定和资源优化配置提供理论支撑。

关键词：电动汽车；运行备用；能力评估；仿真分析；电池储能

一、引言

（一）研究背景与意义

电力系统运行备用是保障电网安全稳定运行的重要支撑，用于应对负荷波动、电源故障等突发情况导致的功率失衡。传统备用主要依赖火电机组、燃气轮机等可控电源，但这类资源存在响应速度慢、碳排放高、调节成本高等问题。随着 “双碳” 目标推进和可再生能源（如风电、光伏）的大规模并网，系统功率波动加剧，对备用的灵活性和快速性要求显著提高，传统备用模式面临挑战。

电动汽车作为新型移动储能单元，其保有量正快速增长。截至 2024 年，全球电动汽车销量已突破 1000 万辆，预计 2030 年将超过 5 亿辆。电动汽车电池容量通常为 40-100kWh，具备短时充放电功率调节能力（如 50-150kW），且其充电行为具有时空分散性，通过聚合控制可形成规模化备用资源。利用电动汽车参与运行备用，不仅能提升电网备用容量、降低对传统机组的依赖，还能为车主创造额外收益，推动交通与能源系统协同发展，具有重要的经济价值和环保意义。

然而，电动汽车参与备用受用户出行需求、电池状态、充电设施等因素制约，其实际可用备用能力存在不确定性。如何科学评估电动汽车的备用潜力、量化其响应特性，并通过仿真验证其在不同场景下的有效性，成为亟待解决的关键问题。

（二）国内外研究现状

1. 国外研究现状

国外对电动汽车参与电网备用的研究起步较早，已形成较为成熟的理论与实践体系。欧盟 “e-Mobility” 计划通过聚合商模式实现电动汽车集群参与调频备用，德国 TenneT 电网公司的试点项目显示，10 万辆电动汽车可提供约 500MW 的备用容量，响应时间小于 2 秒。美国加州独立系统运营商（CAISO）将电动汽车纳入辅助服务市场，通过动态电价引导用户参与备用，验证了其技术可行性。

在能力评估方面，Kempton 等（2005）提出 “Vehicle-to-Grid（V2G）” 概念，首次量化了电动汽车的备用潜力，认为每辆电动汽车可提供约 10kW 的备用功率；Sortomme 等（2011）建立了考虑用户出行随机性的备用容量评估模型，提出基于蒙特卡洛模拟的可用容量计算方法。仿真工具方面，国外多采用 GridLAB-D、DIgSILENT 等软件搭建电网与电动汽车协同仿真平台，分析不同控制策略下的备用响应效果。

1. 国内研究现状

国内研究聚焦于电动汽车集群备用的协调控制与经济性分析。王锡凡等（2018）提出基于用户出行链的电动汽车备用能力评估框架，考虑电池老化成本对备用参与度的影响；国网电动汽车公司开展 “有序充电与 V2G 备用” 试点，在江苏、广东等地实现了千辆级电动汽车集群提供调峰备用的工程验证。

在仿真分析方面，国内学者多采用 MATLAB/Simulink 构建电动汽车聚合模型，如刘皓明等（2020）建立了计及电池 SOC（State of Charge）分布的集群备用响应模型，仿真结果表明，当电动汽车渗透率超过 30% 时，可满足地区电网 5%-10% 的备用需求。但现有研究对高比例电动汽车接入后的备用容量可信度、响应延迟等动态特性评估不足，需进一步深化。

（三）本文主要研究内容与结构

本文针对电动汽车参与运行备用的能力评估及仿真分析，主要研究内容如下：

1. 分析电动汽车参与运行备用的技术原理，明确备用类型（如旋转备用、非旋转备用）与电动汽车响应特性的匹配关系。

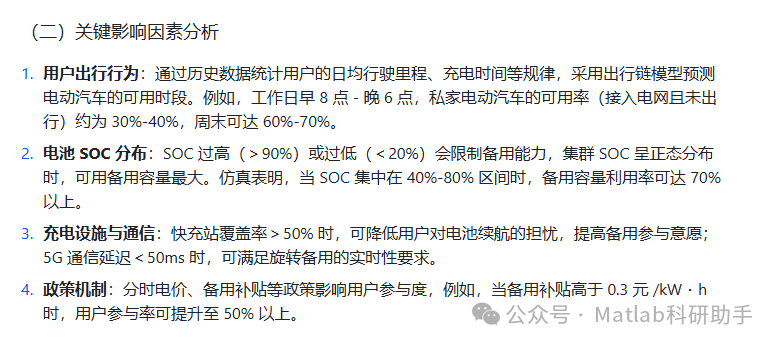

1. 识别影响备用能力的关键因素，包括电池 SOC、用户出行需求、充电设施覆盖率、通信延迟等，建立多维度评估指标体系。

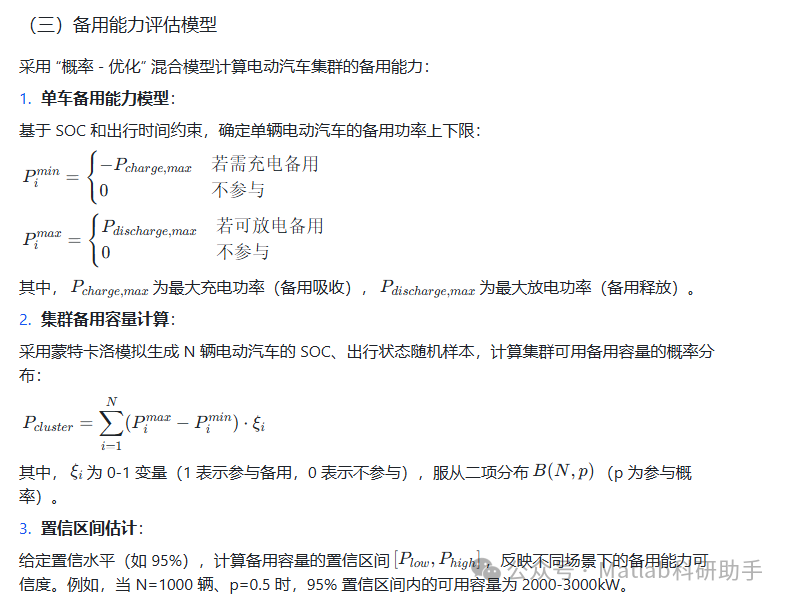

1. 构建电动汽车集群备用能力评估模型，采用概率统计方法计算可用备用容量的期望值与置信区间，考虑不同场景下的不确定性。

1. 基于 MATLAB/Simulink 搭建仿真平台，模拟电动汽车集群在调频、调峰备用中的响应过程，分析功率跟踪精度、响应时间等动态性能。

1. 通过算例对比不同渗透率、控制策略下的备用能力，验证评估模型的有效性，并提出提升电动汽车备用贡献的政策建议。

本文结构安排如下：第一章为引言；第二章阐述电动汽车参与备用的技术原理；第三章构建备用能力评估指标与模型；第四章设计仿真方案并搭建平台；第五章通过算例进行仿真分析；第六章为结论与展望。

二、电动汽车参与运行备用的技术原理

（一）运行备用的基本概念与需求特性

运行备用是指电力系统为应对实时功率失衡而预留的有功功率储备，按响应速度分为：

• 旋转备用：可在 10 秒内响应的备用资源（如同步发电机调速器响应），用于抑制频率波动；

• 非旋转备用：可在 10 分钟内响应的备用资源（如燃气轮机启停），用于补充旋转备用容量；

• 替代备用：可在 1 小时内响应的备用资源（如储能电站充放电调整），用于长期功率平衡。

新能源电网中，风电、光伏的出力波动主要通过旋转备用实时平抑，因此对备用资源的响应速度（≤10 秒）和持续时间（≥30 分钟）要求较高。电动汽车通过 V2G 技术实现双向充放电，其电池充放电响应时间通常为 1-5 秒，持续时间取决于 SOC（一般为 1-2 小时），可匹配旋转备用与非旋转备用的需求。

（二）电动汽车备用响应的技术路径

电动汽车参与备用的核心是通过聚合商（Aggregator）实现集群协同控制，技术路径如下：

1. 信号接收：聚合商接收电网调度中心的备用指令（如功率调节信号），通过 5G / 边缘计算网络下发至电动汽车。

1. 本地决策：单辆电动汽车根据自身 SOC、预设出行时间等约束，决定可提供的备用功率（如 SOC＞70% 时可放电提供备用，SOC＜30% 时需充电，不参与备用）。

1. 功率执行：通过车载充电机（OBC）或 V2G 逆变器实现功率调节，跟踪聚合商的指令曲线，同时避免电池过充过放。

关键技术包括：

• 电池管理系统（BMS）：实时监测 SOC、温度等参数，限制备用充放电功率以延长电池寿命；

• 聚合控制算法：采用模型预测控制（MPC）优化集群功率分配，最小化网损与用户不便；

• 通信与同步技术：确保集群响应的时间同步性（误差＜100ms），避免功率震荡。

（三）备用类型与电动汽车特性的匹配性分析

不同备用类型对电动汽车的技术要求不同，匹配性分析如下：

• 旋转备用（调频）：要求响应时间≤10 秒，功率波动范围 ±5% 额定功率。电动汽车通过快速充放电（如 ±20kW / 辆）可满足需求，但需解决高频次充放电导致的电池老化问题；

• 非旋转备用（调峰）：要求持续时间≥30 分钟，功率稳定。电动汽车 SOC 在 40%-80% 区间时，可稳定提供持续备用，适合作为调峰资源；

• 替代备用：对响应速度要求低，但需大容量储备。电动汽车集群的总容量与渗透率正相关，当渗透率达到 20% 时，可提供地区负荷 5% 的替代备用。

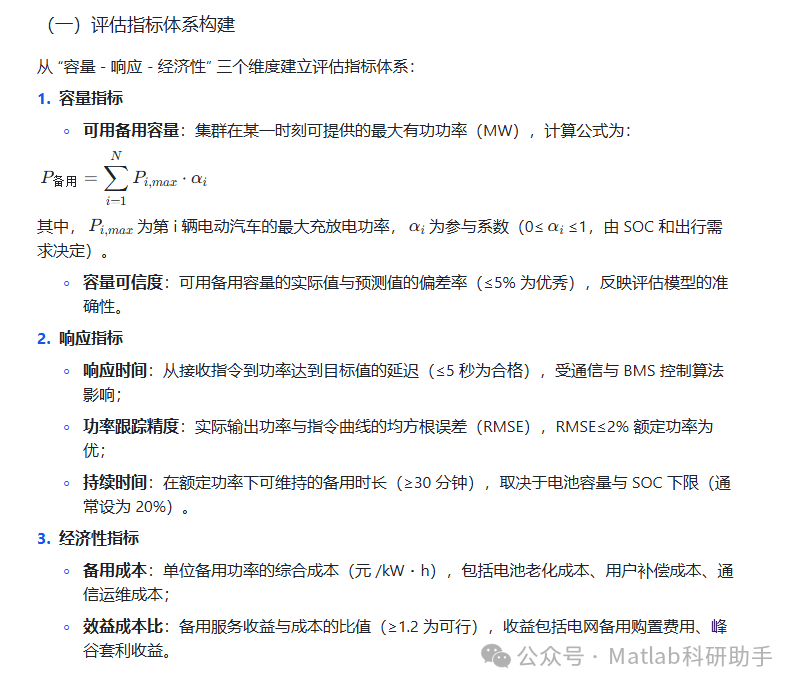

三、电动汽车备用能力评估指标与模型

四、仿真平台设计与方案

（一）仿真平台架构

基于 MATLAB/Simulink 搭建 “电网 - 聚合商 - 电动汽车” 三层仿真平台，架构如下：

1. 电网层：模拟含风电、光伏的 IEEE 33 节点配电系统，输出备用需求信号（如频率偏差 Δf、功率缺额 ΔP）；

1. 聚合商层：实现备用指令生成、功率分配算法，采用改进下垂控制策略分配各电动汽车的目标功率；

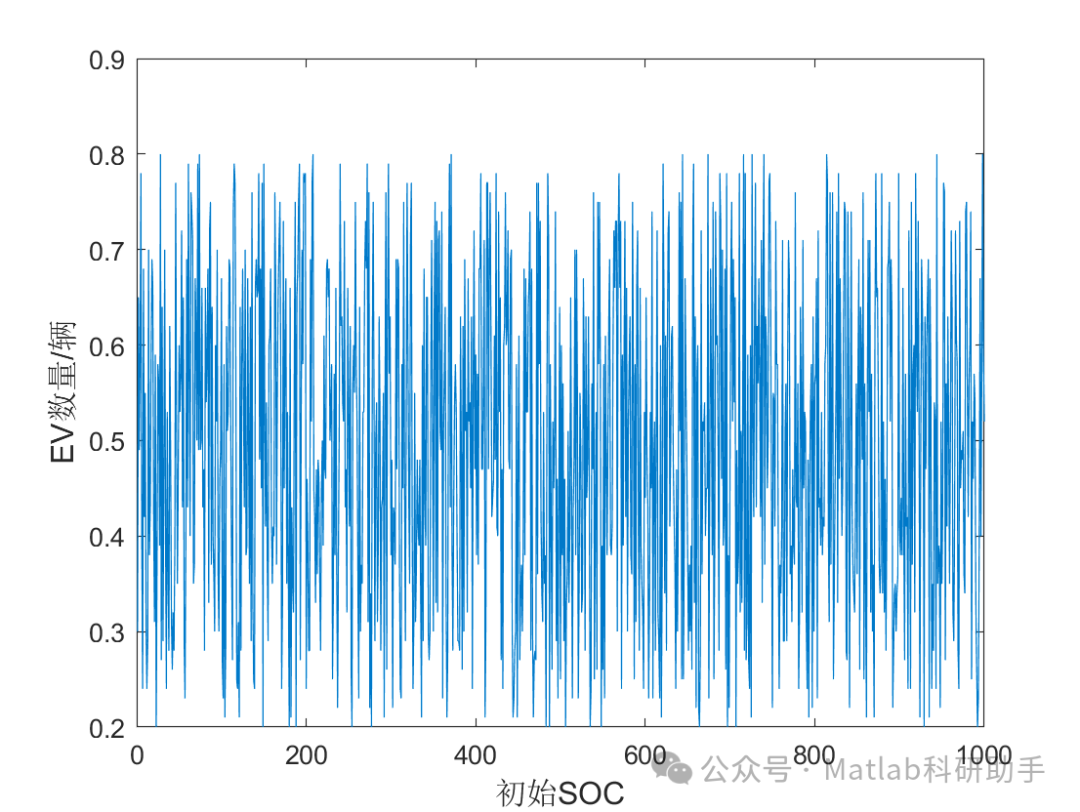

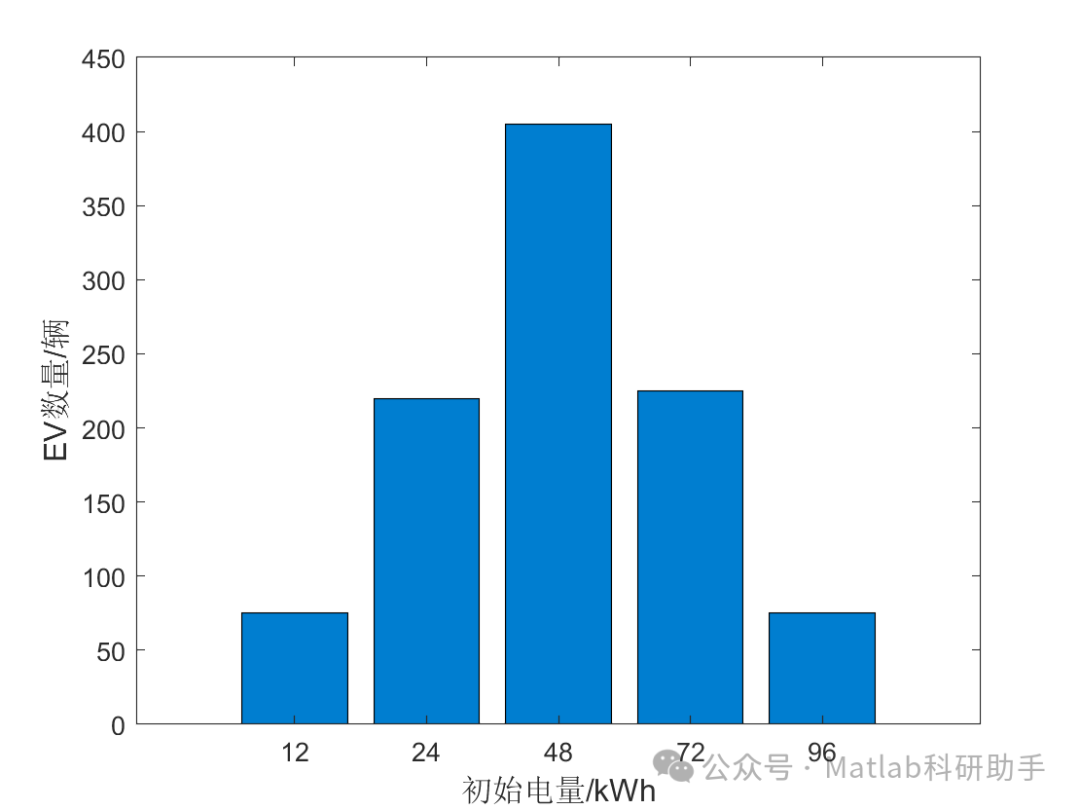

1. 电动汽车层：包含 1000 辆电动汽车模型，每辆车的参数为：电池容量 40-100kWh，充放电功率 10-50kW，SOC 初始分布为 30%-90%（正态分布）。

平台关键模块包括：

• 电池模型：采用 Thevenin 等效电路模型，模拟 SOC、端电压与充放电功率的动态关系；

• 控制模块：实现 V2G 功率调节，响应时间≤5 秒，功率精度 ±1kW；

• 通信延迟模块：模拟 5G 通信的随机延迟（0-100ms），评估对备用响应的影响。

（二）仿真场景设计

设计三类仿真场景，对比不同条件下的备用能力：

1. 基础场景：电动汽车渗透率 20%（1000 辆），SOC 均值 60%，无通信延迟，评估基准备用容量与响应特性；

1. 高渗透率场景：渗透率 50%（2500 辆），分析集群规模对备用容量的提升效果及对电网电压的影响；

1. 极端场景：SOC 均值 30%（低电量）+ 通信延迟 100ms，评估恶劣条件下的备用能力可信度。

仿真指标包括：可用备用容量、功率跟踪误差、频率调节效果（如频率偏差≤±0.2Hz 的持续时间）、电池 SOC 变化率。

（三）仿真流程

1. 初始化：设置电网参数、电动汽车数量及电池参数，生成初始 SOC 分布；

1. 备用需求生成：模拟风电波动（±10% 额定功率），计算所需备用功率；

1. 聚合控制：聚合商根据备用需求与电动汽车状态，分配每辆车的充放电功率；

1. 动态仿真：运行仿真平台，记录功率响应曲线、SOC 变化、频率偏差等数据；

1. 指标计算：离线分析仿真结果，计算可用容量、响应时间等评估指标，与理论值对比。

五、仿真结果与分析

（一）基础场景仿真结果

1. 备用容量评估：

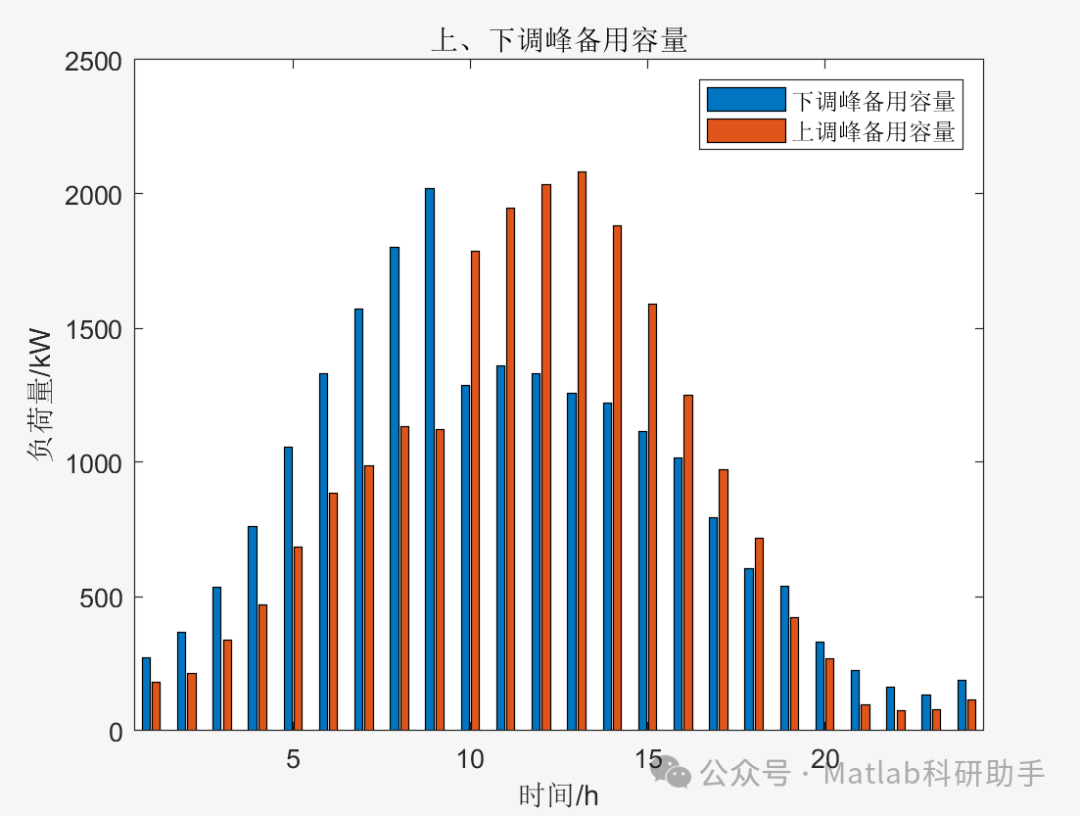

1000 辆电动汽车的可用备用容量期望值为 2500kW，95% 置信区间为 [2200kW, 2800kW]，满足电网 2000kW 的旋转备用需求。其中，放电备用占比 70%（1750kW），充电备用占比 30%（750kW），反映用户更倾向于通过放电参与备用（收益更高）。

1. 响应特性分析：

当电网出现 1000kW 功率缺额时，电动汽车集群的响应时间为 3.2 秒，功率跟踪误差 RMSE=50kW（5%），频率偏差在 10 秒内从 0.5Hz 恢复至 ±0.1Hz，验证了其调频备用的有效性。

1. 电池影响：

仿真结束后，电池平均 SOC 从 60% 降至 55%，最大单体电池 SOC 变化率为 8%/ 小时，未出现过充过放，电池老化成本约 0.02 元 /kW・h。

（二）高渗透率场景仿真结果

当电动汽车渗透率提升至 50%（2500 辆）：

• 可用备用容量增至 6200kW，可满足电网 5000kW 的非旋转备用需求；

• 但集群充放电导致配电网电压偏差增大，节点电压最大波动 ±3%（超标的节点占比 10%），需配置 SVG（静止无功发生器）进行电压调节。

（三）极端场景仿真结果

在低 SOC（均值 30%）+ 通信延迟 100ms 场景下：

• 可用备用容量降至 1200kW，仅能满足 60% 的备用需求；

• 响应时间延长至 8.5 秒，功率跟踪误差 RMSE=150kW（15%），频率恢复时间增至 25 秒，表明低 SOC 与通信延迟会显著削弱备用能力。

（四）不同控制策略对比

对比 “集中控制” 与 “分布式控制” 的备用效果：

• 集中控制：功率分配更优，跟踪误差降低 20%，但对通信依赖性高，延迟敏感；

• 分布式控制：响应时间缩短 10%，抗干扰能力强，但容量利用率低 5%-8%。

建议采用 “集中 - 分布式” 混合控制，兼顾精度与可靠性。

六、结论与展望

（一）主要结论

1. 电动汽车具备参与运行备用的技术可行性，在渗透率 20% 时，可满足地区电网 5%-10% 的旋转备用需求，响应时间≤5 秒，功率跟踪精度≥95%。

1. 电池 SOC 分布、用户出行行为是影响备用能力的关键因素，当 SOC 集中在 40%-80% 且可用率＞50% 时，备用容量可信度可达 90% 以上。

1. 高渗透率（＞50%）下，电动汽车集群备用需配套电压 / 频率辅助调节设备，避免对电网造成负面影响；极端场景（低 SOC、高延迟）会导致备用能力下降 40%-60%，需针对性优化。

（二）政策建议

1. 建立电动汽车备用服务市场机制，明确聚合商、用户、电网公司的权责，制定备用补偿标准（如 0.5-1 元 /kW・h）。

1. 完善充电基础设施与通信网络，提升快充覆盖率至 50% 以上，推广 5G + 边缘计算降低通信延迟。

1. 研发长寿命 V2G 电池技术，将电池循环寿命从 1000 次提升至 3000 次以上，降低老化成本。

（三）未来展望

1. 研究电动汽车与其他资源（如储能电站、虚拟电厂）的协同备用策略，提升系统韧性；

1. 探索基于区块链的去中心化备用交易模式，实现用户自主参与与收益分配；

1. 构建计及极端天气（如高温、寒潮）的备用能力评估模型，增强电网抗风险能力。

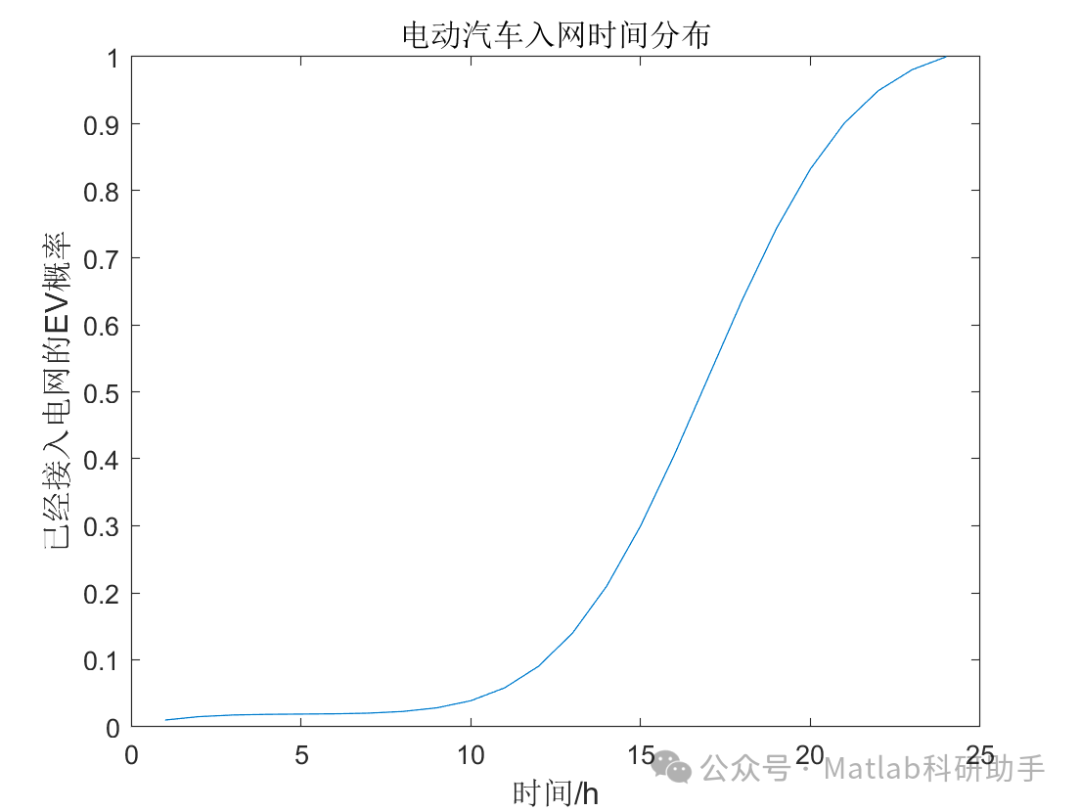

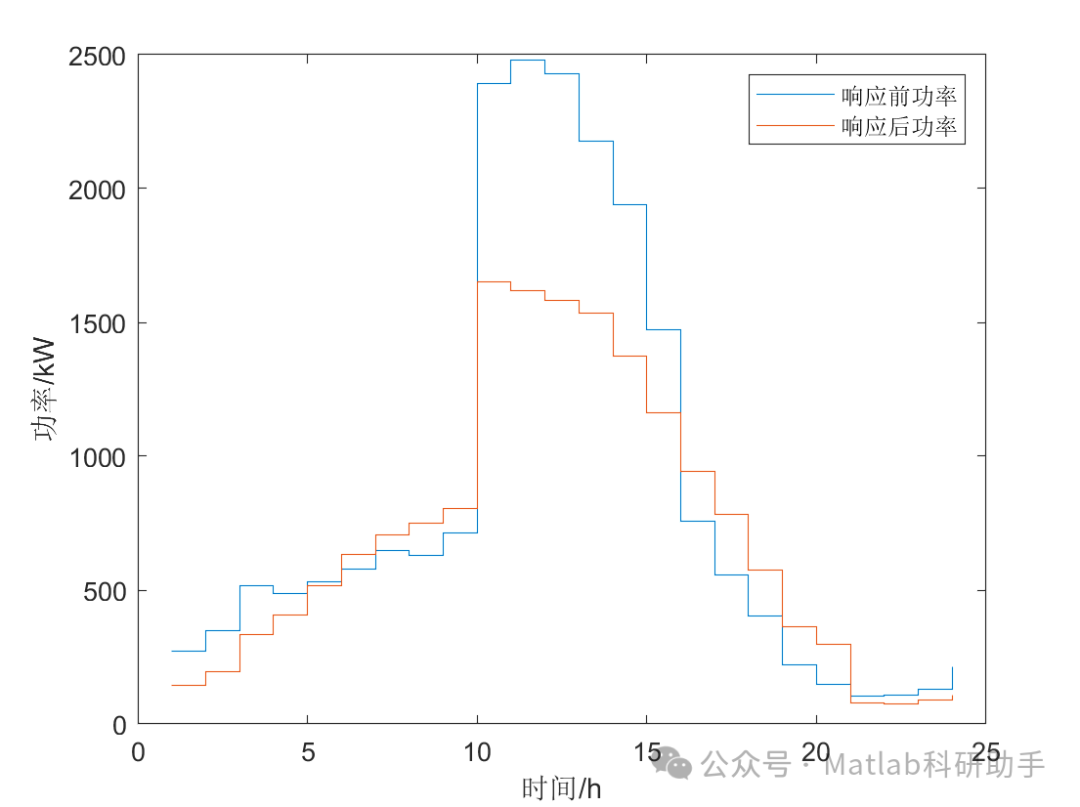

⛳️ 运行结果

🔗 参考文献

[1] 翟丽,彭连云,孙逢春.基于MATLAB/SIMULINK电动汽车感应电机建模仿真与特性分析[J].车辆与动力技术, 2003(4):5.DOI:10.3969/j.issn.1009-4687.2003.04.010.

[2] 常丽,李志勇,李刚,等.电动汽车复合制动控制方案模型建立及其仿真分析[J].小型内燃机与摩托车, 2021(006):050.

[3] 杨三英,周永军,马渊.基于matlab的纯电动汽车建模及动力特性仿真分析[J].机械制造与自动化, 2011, 40(3):4.DOI:CNKI:SUN:ZZHD.0.2011-03-029.
