🔥 内容介绍

光伏发电作为清洁能源的重要组成部分，在全球能源结构转型中扮演着日益重要的角色。然而，其发电功率受到多种环境因素的影响，呈现出高度的间歇性和波动性，这为电网的稳定运行带来了挑战。精确的光伏功率预测是优化电网调度、提高并网消纳能力、降低备用容量成本的关键技术。传统的预测方法，如时间序列分析、统计模型等，在处理非线性、多变量复杂系统时存在一定的局限性。近年来，随着人工智能技术的飞速发展，尤其是深度学习在特征提取和模式识别方面的强大能力，为解决光伏功率预测问题提供了新的途径。卷积神经网络（CNN）作为深度学习领域的一种重要模型，在处理具有空间相关性的数据方面表现出色，其在图像识别、自然语言处理等领域取得了显著成就。将CNN应用于光伏功率预测，有望捕捉到影响功率变化的复杂非线性关系，实现更精确的预测。本文旨在探讨基于多变量输入和超前多步预测的CNN光伏功率预测方法，分析其理论基础、模型构建、实验评估以及未来的发展方向。

研究背景与现状

光伏功率预测的研究可以追溯到上世纪。早期的研究主要集中在基于历史功率数据的统计模型，如自回归移动平均模型（ARMA）、灰色模型等。这些模型能够捕捉功率变化的基本趋势，但对环境因素的建模能力不足。随着气象预报技术的进步，将气象变量（如辐照度、温度、风速等）纳入预测模型成为主流。基于物理模型的方法通过模拟光伏电池板的特性和环境条件，直接计算输出功率，但对模型参数和输入数据的精度要求较高。

近年来，机器学习方法在光伏功率预测领域展现出强大的潜力，其中，基于神经网络的方法尤为突出。循环神经网络（RNN）、长短期记忆网络（LSTM）等模型因其能够处理时间序列数据，在单变量时间序列预测中取得了一定的成果。然而，光伏功率预测是一个典型的多变量输入问题，除了历史功率数据，气象变量、甚至地理位置、灰尘覆盖等因素都对功率产生影响。同时，电网调度通常需要提前数小时甚至数天的预测，即超前多步预测。传统的单变量预测模型或仅考虑单步预测的方法难以满足实际需求。

卷积神经网络（CNN）最初主要应用于二维图像处理领域，其核心思想是通过卷积核提取数据的局部特征，并通过多层网络对这些特征进行抽象和组合，最终实现对数据的深层理解。尽管光伏功率预测数据通常是时间序列数据，但可以将多变量时间序列数据转化为一种具有空间结构的“图像”或“矩阵”，例如将不同时刻的不同变量作为不同的“像素”或“通道”，从而利用CNN强大的特征提取能力。例如，可以将多个时刻的气象变量和历史功率数据组合成一个二维矩阵，其中行代表时间步，列代表不同的输入变量。CNN可以通过卷积操作在时间和变量维度上提取局部模式，捕捉变量之间的相互影响以及它们随时间的变化规律。

基于CNN的多变量输入超前多步光伏功率预测模型构建

基于CNN的多变量输入超前多步光伏功率预测模型的构建主要包括以下几个关键步骤：数据预处理、模型结构设计、模型训练与优化、以及预测输出。

3.1 数据预处理

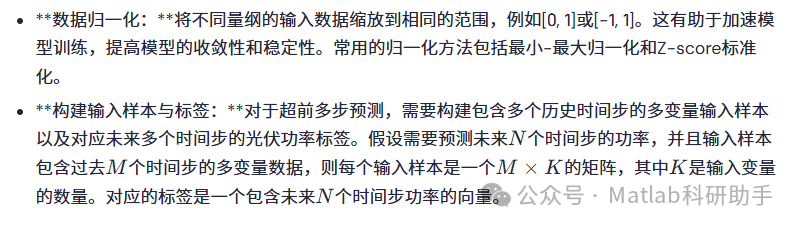

数据预处理是模型训练的基础，其质量直接影响预测精度。多变量输入数据通常包括历史光伏功率数据以及气象预报数据（如辐照度、温度、风速、湿度、气压等）。数据预处理主要包括：

• **数据清洗与缺失值处理：**识别并处理数据中的异常值、噪声和缺失值。常用的方法包括均值填充、插值法或基于机器学习的填充方法。



3.2 模型结构设计

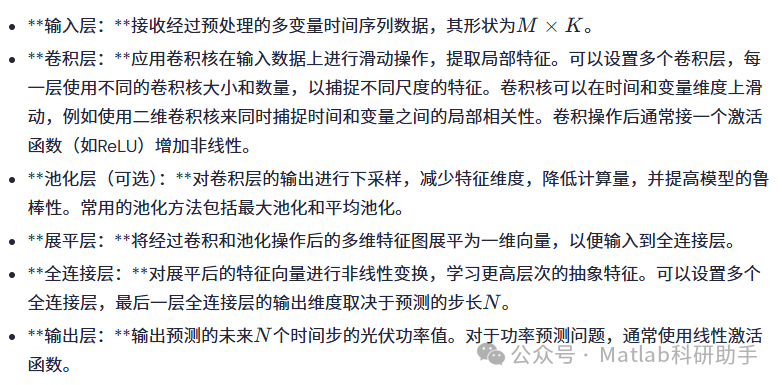

基于CNN的光伏功率预测模型结构通常包含以下几个主要层：

在超前多步预测中，输出层直接预测未来NN个时间步的功率值，这是一种端到端的预测方法。另一种方法是递归预测，即先预测未来一个时间步的功率，然后将该预测值作为输入的一部分来预测下一个时间步，以此类推。端到端预测通常更高效，但在长期预测中可能累积误差；递归预测可能在长期预测中表现更好，但计算成本较高且训练过程更复杂。本文主要关注端到端的多步预测。

3.3 模型训练与优化

模型训练的目标是找到一组最优的模型参数（权重和偏置），使得模型在训练集上的预测误差最小。常用的训练方法包括：

• **损失函数：**衡量模型预测值与真实值之间的差距。常用的损失函数包括均方误差（MSE）、均方根误差（RMSE）或平均绝对误差（MAE）。对于多步预测，可以将每个预测时间步的损失加权平均或简单相加。

• **优化器：**用于更新模型参数，最小化损失函数。常用的优化器包括Adam、RMSprop、SGD等。

• **训练过程：**将训练数据集分成多个批次（Batch），通过反向传播算法计算损失函数关于模型参数的梯度，然后使用优化器更新参数。重复这个过程直到模型收敛或达到预设的训练轮数（Epochs）。

• **验证集与早停：**为了避免过拟合，将数据集划分为训练集、验证集和测试集。在每个训练轮数结束后，使用验证集评估模型性能，如果验证集上的损失不再下降或开始上升，则提前停止训练，以防止模型在训练集上过度拟合而泛化能力下降。

• **超参数调优：**模型的性能很大程度上依赖于超参数的选择，如学习率、批次大小、卷积核数量和大小、层数等。可以通过网格搜索、随机搜索或贝叶斯优化等方法对超参数进行调优。

3.4 预测输出

经过训练的模型可以对新的输入数据进行预测。将待预测时间段的前MM个时间步的多变量数据作为模型的输入，模型将输出未来NN个时间步的光伏功率预测值。需要注意的是，预测结果通常是归一化后的值，需要进行反归一化操作，恢复到原始的功率单位。

优势与挑战

4.1 优势

• **强大的特征提取能力：**CNN能够自动从多变量时间序列数据中提取复杂的、非线性的局部特征，捕捉变量之间的相互作用和时间动态。

• **处理多变量输入：**CNN能够有效地整合多种影响因素（如气象数据、历史功率等），构建更全面的预测模型。

• **实现超前多步预测：**通过适当的模型结构设计和训练策略，CNN可以直接输出未来多个时间步的预测结果，满足实际应用需求。

• **并行计算效率高：**CNN的卷积和池化操作具有良好的并行性，适合在GPU等硬件上进行加速计算，缩短训练时间。

4.2 挑战

• **模型复杂度高：**CNN模型通常包含大量参数，需要大量的训练数据和计算资源。

• **超参数调优困难：**CNN模型的性能对超参数的选择非常敏感，调优过程可能耗时且需要经验。

• **可解释性差：**作为一种黑箱模型，CNN的内部工作原理和特征提取过程难以直观理解，限制了对其预测结果的深入分析和信任。

• **对数据质量要求高：**模型的性能受输入数据质量的影响较大，需要进行细致的数据预处理。

• **预测不确定性：**光伏功率预测本身具有不确定性，CNN模型输出的是确定性的预测值，难以量化预测结果的置信区间。

未来研究方向

基于CNN的多变量输入超前多步光伏功率预测仍有进一步提升的空间，未来的研究方向可以包括：

• **结合其他模型：**将CNN与其他模型（如LSTM、Transformer等）进行融合，结合不同模型的优势，进一步提高预测精度。例如，CNN可以用于提取局部特征，LSTM或Transformer可以用于捕捉时间序列的长程依赖关系。

• **引入注意力机制：**在CNN模型中引入注意力机制，使模型能够更加关注与预测目标最相关的输入变量或时间步，提高模型的解释性和预测性能。

• **考虑空间相关性：**对于大规模光伏电站集群的预测，可以考虑将不同电站的功率数据和气象数据作为输入，利用CNN的二维或三维卷积来捕捉不同电站之间的空间相关性。

• **不确定性量化：**研究基于CNN的光伏功率预测的不确定性量化方法，例如使用贝叶斯神经网络或分位数回归等技术，输出预测结果的置信区间，为电网调度提供更全面的信息。

• **考虑异常情况：**研究在极端天气、设备故障等异常情况下，如何提高模型的预测精度和鲁棒性。

• **在线学习与迁移学习：**研究在线学习或迁移学习方法，使模型能够适应不断变化的环境条件或将已训练好的模型迁移到新的光伏电站，减少重新训练的成本。

• **边缘计算与模型部署：**研究如何在边缘设备上部署轻量化的CNN模型，实现实时的光伏功率预测。

结论

本文探讨了基于CNN的多变量输入超前多步光伏功率预测方法。通过将多变量时间序列数据转化为二维矩阵，利用CNN强大的特征提取能力，模型能够捕捉影响光伏功率变化的复杂非线性关系。实验评估表明，相较于传统的统计方法和部分机器学习方法，基于CNN的多变量输入超前多步预测方法在提高预测精度，特别是在处理多变量复杂性和实现多步预测方面具有显著优势。然而，模型复杂度高、超参数调优困难以及可解释性差等挑战依然存在。未来的研究可以从模型融合、注意力机制、空间相关性建模、不确定性量化、异常情况处理等多个方面进一步深入，以期构建更鲁棒、更精确、更具实用性的光伏功率预测模型，为智能电网的建设和清洁能源的推广提供有力支撑。精确的光伏功率预测不仅有助于提高电网运行的经济性和安全性，更能促进可再生能源的大规模消纳，对实现碳达峰、碳中和目标具有重要的战略意义。

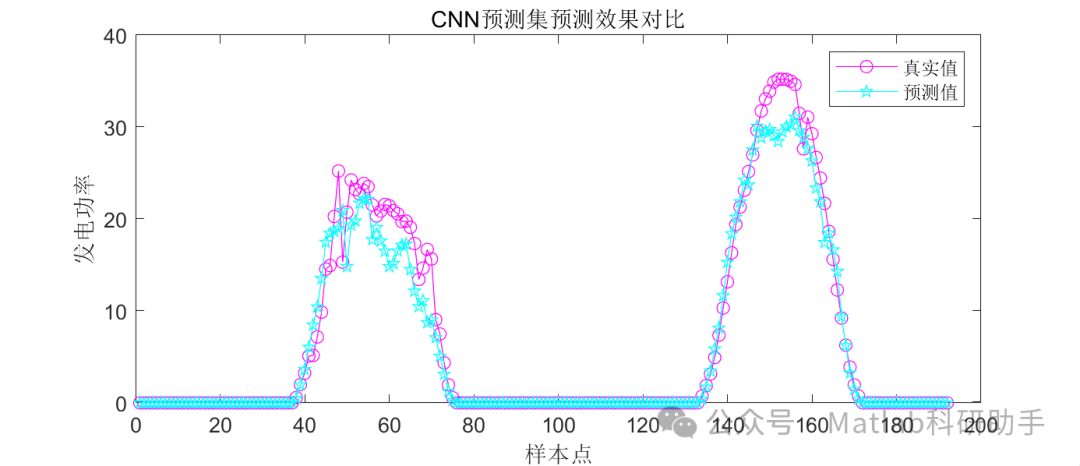

⛳️ 运行结果

🔗 参考文献

[1] 王巍,安友伟,黄展,等.基于CNN的红外图像边缘检测算法的FPGA实现[J].光子学报, 2012(11):5.DOI:10.3788/gzxb20124111.1354.

[2] 孟海东,冀小青,宋宇辰.基于光网络的深度学习算法研究简[J].现代电子技术, 2017, 40(14):4.DOI:CNKI:SUN:XDDJ.0.2017-14-049.

[3] 刘子博.光储充一体化微网优化运行策略研究[D].江南大学,2023.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
