【无人机三维路径规划】【大规模超多目标优化】基于导航变量的多目标粒子群优化算法(NMOPSO)的无人机三维路径规划研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、研究背景与问题提出

（一）研究背景

随着无人机技术在军事侦察、电力巡检、应急救援、地理测绘等领域的深度应用，单一维度的平面路径规划已无法满足复杂实际场景需求。无人机三维路径规划需综合考虑飞行高度变化、立体障碍物规避（如高层建筑、山脉、输电线路塔）、复杂气象条件（如气流、风速）等因素，同时需平衡路径长度、飞行能耗、飞行时间、路径平滑度、安全性等多个优化目标，属于典型的大规模超多目标优化问题（通常包含 5 个及以上相互冲突的优化目标）。

传统多目标优化算法（如 NSGA-Ⅱ、MOPSO）在处理大规模超多目标问题时，存在两大核心瓶颈：一是非支配解筛选效率低，随着目标数量增加，非支配解集中的解数量呈指数级增长，导致算法计算复杂度急剧上升；二是解的分布性差，难以在高维目标空间中均匀覆盖帕累托最优前沿，无法为决策者提供多样化的路径方案。基于导航变量的多目标粒子群优化算法（NMOPSO）通过引入导航变量引导粒子搜索方向，有效提升了高维目标空间中的搜索效率和解的分布性，为解决无人机三维路径规划的大规模超多目标优化难题提供了新的技术路径。

（二）问题提出

无人机三维路径规划的大规模超多目标优化需求，具体体现在以下四个方面，这些需求对算法性能提出了严峻挑战：

1. 多目标冲突性强：路径长度最短与路径平滑度最高存在冲突（短路径可能包含急转向）、飞行能耗最低与飞行时间最短存在冲突（低速飞行能耗低但耗时久）、安全性最高与其他目标存在冲突（绕行障碍物会增加路径长度和能耗），且目标数量通常达到 5-8 个，传统算法难以平衡多目标关系。

1. 三维环境复杂度高：三维环境中障碍物呈立体分布（如不同高度的建筑群、高低错落的山脉），需精确描述障碍物的空间坐标范围；同时，风速、气流等动态因素会实时影响无人机飞行状态，增加路径规划的不确定性。

1. 计算效率要求高：在应急救援、军事侦察等场景中，无人机需快速生成可行路径（通常要求规划时间低于 30 秒），而大规模超多目标优化问题的高计算复杂度易导致传统算法规划耗时过长，无法满足实时性需求。

1. 解的实用性需求高：决策者需从优化算法生成的帕累托最优解集中，选择符合实际任务需求的路径方案（如应急救援优先选择时间最短路径，电力巡检优先选择安全性最高路径），因此要求解集中的路径方案具有良好的分布性和可解释性。

二、无人机三维路径规划问题建模

（一）三维环境建模

采用 “栅格 - 体素混合建模法” 构建无人机三维飞行环境，兼顾建模精度与计算效率：

1. 体素划分：将三维空间划分为边长为 1m×1m×1m 的立方体体素，每个体素通过状态值标识属性：

• 自由体素（状态值 = 0）：无障碍物，无人机可安全飞行；

• 障碍体素（状态值 = 1）：包含障碍物（如建筑物、山脉、输电塔），无人机禁止进入；

• 危险体素（状态值 = 2）：存在动态干扰（如强风区、电磁干扰区），无人机需尽量避开（可通过惩罚函数量化干扰影响）。

1. 障碍物描述：通过三维坐标（x_min, y_min, z_min）-（x_max, y_max, z_max）定义障碍物的空间边界，确保障碍体素的精准划分；对于不规则障碍物（如山脉），采用点云数据拟合其表面轮廓，生成连续的障碍体素区域。

1. 动态环境因子：引入风速向量（v_wind_x, v_wind_y, v_wind_z）和气流扰动系数 λ（λ∈[0,1]，λ 越大表示气流越不稳定），通过修正无人机飞行速度和能耗模型，反映动态环境对路径规划的影响。

四、实际应用挑战与解决方案

（一）实际应用挑战

1. 三维环境建模精度不足：实际场景中障碍物（如树木、临时建筑）的空间坐标难以精确获取，导致体素建模存在误差，可能出现路径与实际障碍物碰撞的风险。

1. 动态环境实时感知难：风速、气流等动态因素变化快，无人机搭载的传感器（如风速计）采样频率有限，无法实时更新环境模型，影响路径的动态适应性。

1. 算法硬件部署限制：无人机机载处理器算力有限（如嵌入式 ARM 处理器），NMOPSO 算法的并行计算模块难以完全部署，可能导致路径规划时间延长。

1. 多无人机协同规划复杂：当多架无人机同时进行三维路径规划时，需考虑路径避碰和资源分配，单一无人机的路径规划算法无法满足协同需求。

（二）解决方案

1. 多源数据融合建模：融合卫星遥感数据、无人机航拍数据、激光雷达点云数据，构建高精度三维环境模型；采用 “动态更新机制”，通过无人机实时传回的图像数据，修正障碍物体素状态，降低建模误差。

1. 环境预测与自适应调整：基于历史气象数据和实时传感器数据，采用 LSTM 神经网络预测未来 5-10 分钟的风速和气流变化；在 NMOPSO 算法中加入 “预测因子”，提前调整路径参数，增强路径的动态适应性。

1. 算法轻量化部署：

• 对 NMOPSO 算法进行轻量化改造：简化非支配解排序流程，采用定点运算替代浮点运算，减少计算复杂度；

• 采用 “云 - 边协同” 架构：将算法的复杂计算模块（如归档集维护）部署在云端服务器，无人机仅执行路径生成和约束检测模块，降低机载处理器负载。

1. 多无人机协同规划机制：

• 引入 “分布式协同策略”：每架无人机通过 NMOPSO 算法生成初始路径，然后与周边无人机交换路径信息，采用 “冲突检测 - 路径调整” 迭代机制，避免多机碰撞；

• 设计 “资源分配因子”：根据无人机的剩余电量、载荷能力，动态调整其路径的目标权重（如电量低的无人机增大能耗目标权重），实现全局资源优化。

五、研究总结与未来展望

（一）研究总结

本研究针对无人机三维路径规划的大规模超多目标优化难题，提出了基于 NMOPSO 算法的解决方案，主要研究成果如下：

1. 构建了 “栅格 - 体素混合建模法” 的三维环境模型，精确描述立体障碍物和动态环境因素，为路径规划提供精准的环境输入；

1. 建立了包含 8 个目标的大规模超多目标函数体系，全面覆盖无人机三维路径规划的效率、安全、能耗等需求，明确了各目标的量化方法；

1. 改进了 NMOPSO 算法，引入路径约束处理机制、多目标权重动态调整和计算效率优化策略，使其适配无人机三维路径规划场景；

1. 通过仿真实验验证，改进后的 NMOPSO 算法在 HV 值、IGD 值、计算时间等指标上优于传统 MOPSO、NSGA-Ⅲ 和 MOEA/D 算法，尤其在复杂山地环境中表现突出，生成的路径具有良好的实用性和多样性。

（二）未来展望

1. 融合深度学习的环境感知：未来可引入卷积神经网络（CNN）和 Transformer 模型，通过无人机实时拍摄的图像，自动识别和分割三维环境中的障碍物，实现环境模型的自主构建和更新，减少人工干预。

1. 跨场景自适应优化：研究 NMOPSO 算法导航变量的跨场景自适应调整机制，通过迁移学习技术，将某一场景的优化经验迁移到新场景中，提升算法在未知环境中的适应能力。

1. 实时动态路径重规划：结合无人机的实时定位和环境感知数据，设计 “事件触发式重规划机制”（如检测到新障碍物时立即触发重规划），确保路径在动态环境中的持续可行性。

1. 硬件在环（HIL）测试验证：搭建无人机硬件在环测试平台，将 NMOPSO 算法部署到实际无人机机载系统中，在模拟三维环境中进行飞行测试，验证算法在真实硬件和物理环境中的性能，推动算法的工程化应用。

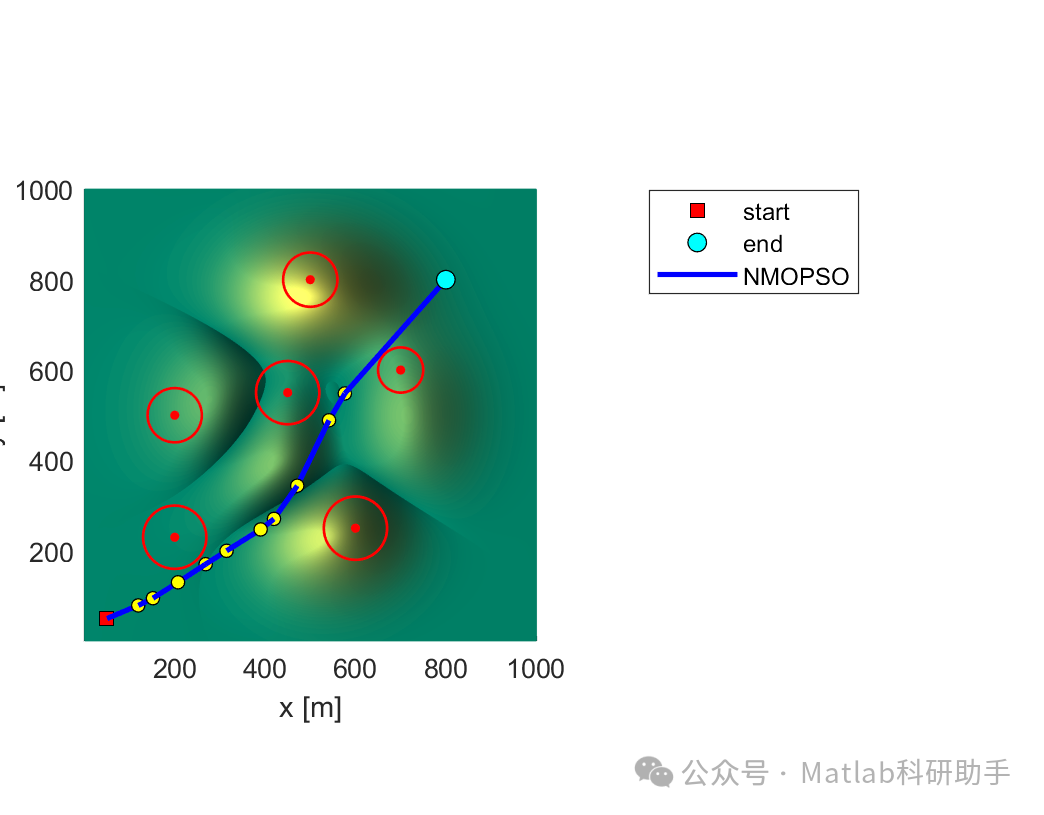

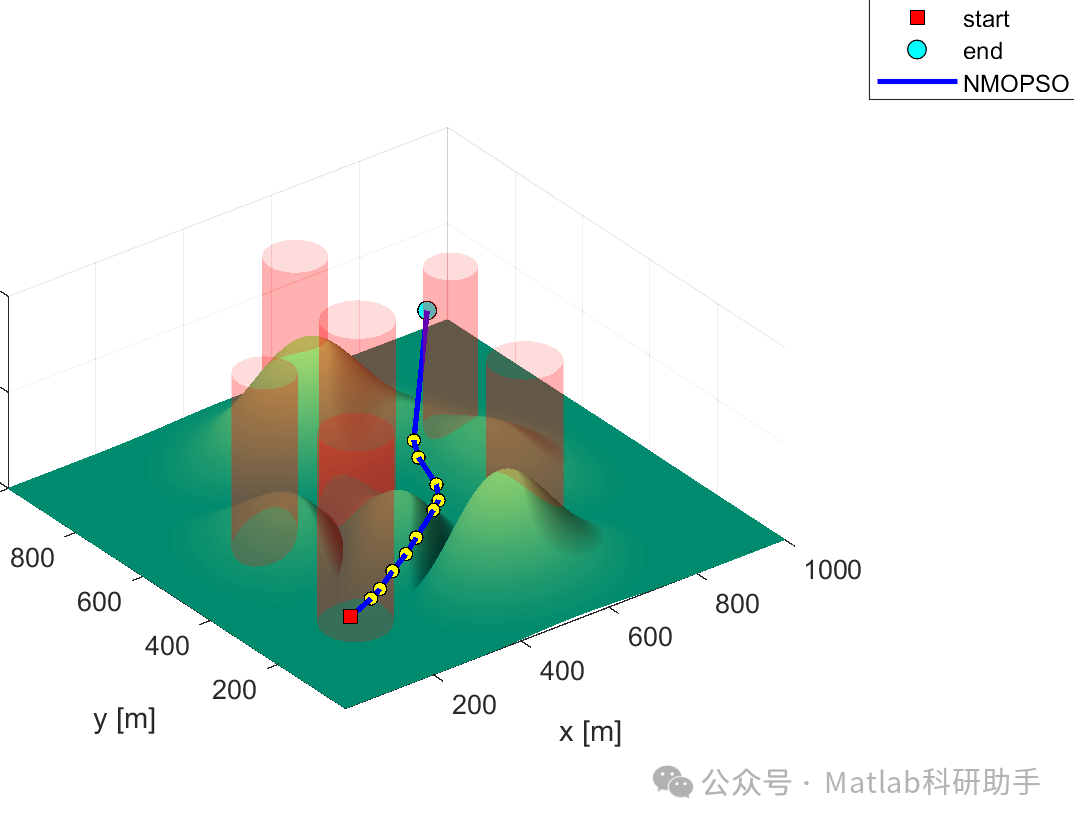

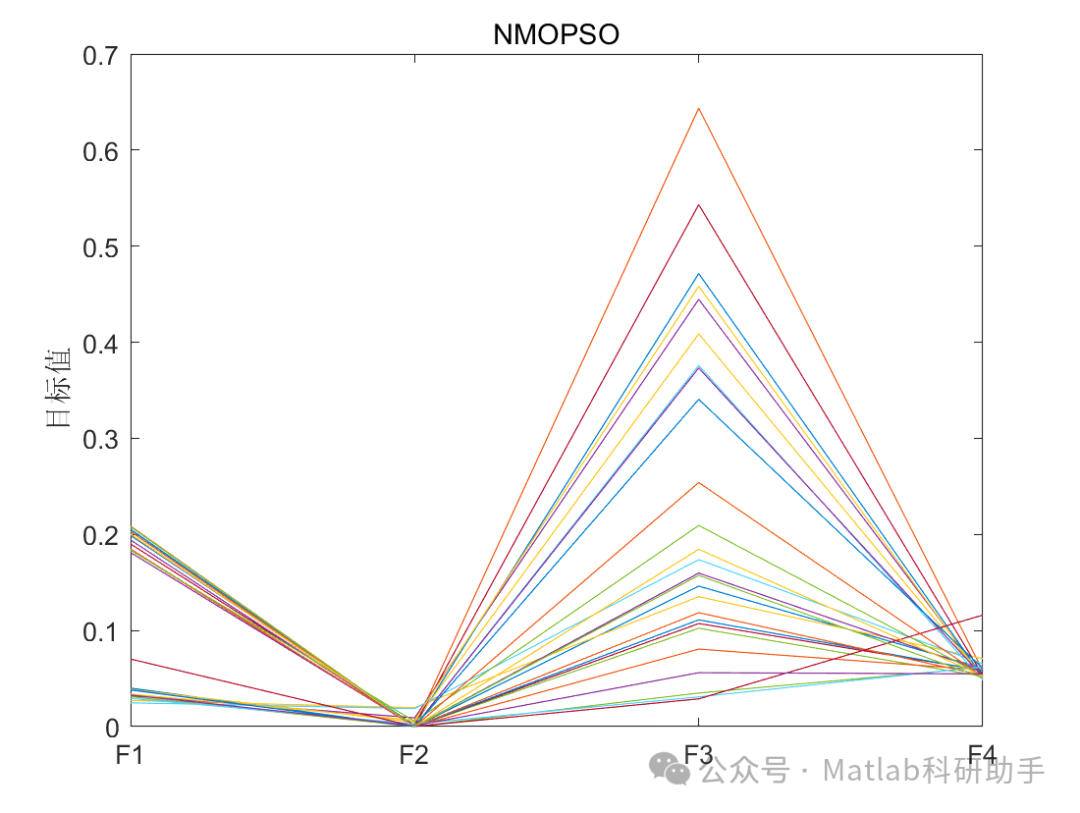

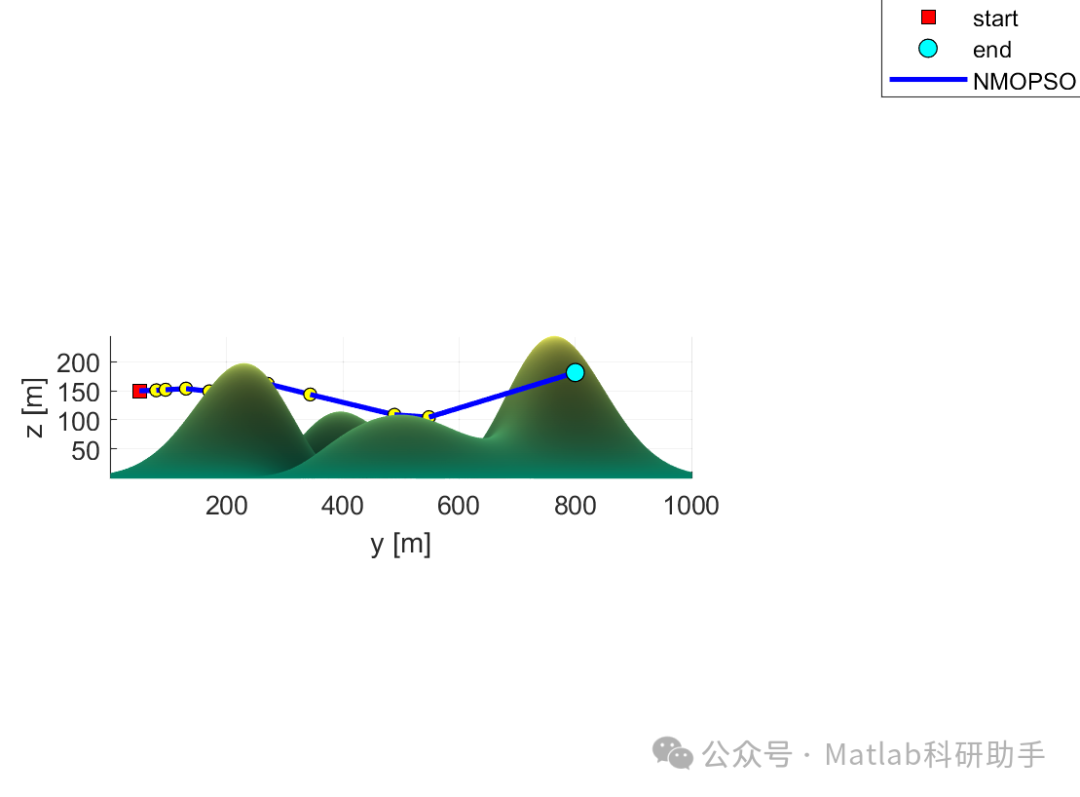

⛳️ 运行结果

🔗 参考文献

[1] 孙滢.若干最优化问题的粒子群算法及应用研究[D].合肥工业大学[2025-11-26].

[2] 郜泽群.基于改进量子粒子群算法的无人机三维航迹规划[J].建模与仿真, 2025, 14(8):9.DOI:10.12677/mos.2025.148555.

[3] 黄辰.基于智能优化算法的移动机器人路径规划与定位方法研究[D].大连交通大学,2018.
