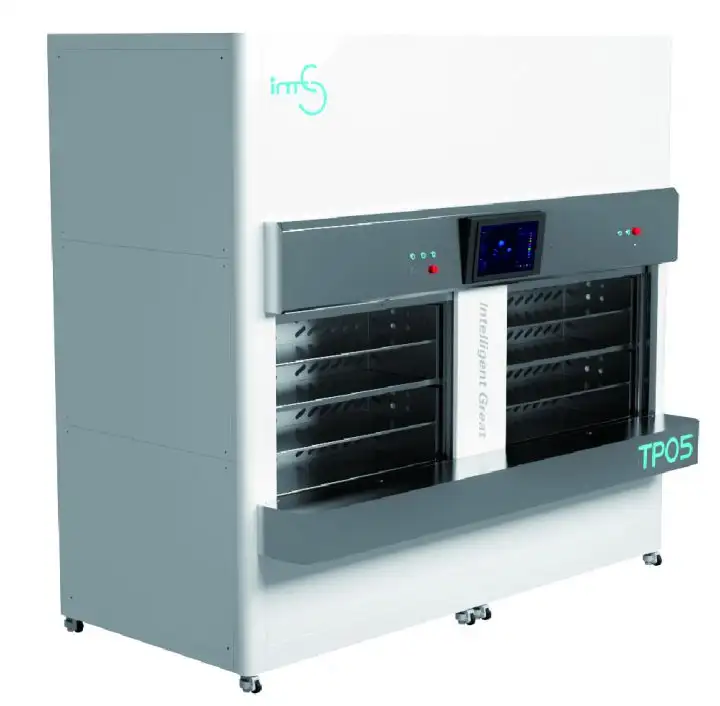

一体式步进伺服电机在取药设备中的应用案例

随着医疗自动化水平的提升，取药设备对运动控制的精度、稳定性和集成化提出了更高要求。传统的分离式电机与驱动器组合存在接线复杂、易受干扰等问题，而一体式步进伺服电机通过高度集成化设计，将电机、驱动器和控制器融合为一体，显著简化系统结构并提升动态响应能力。

1.设备简介‌

一体式步进伺服电机（如型号STM5776A-CANpen-HB-0FS）是机电一体化系统的核心执行元件，其工作原理是将电脉冲信号转换为精确的角位移或线位移，实现开环控制下的定位与调速26。该系统通常包含步进电机、反馈系统（选配）、驱动放大器和运动控制器等子系统‌，支持CANpen通信协议，可通过位置模式、原点回归模式等功能完成复杂动作序列。与传统步进电机相比，一体式设计具备细分控制功能，通过精确调节相电流（如正弦曲线规律变化），有效抑制运行时的振动与噪声，同时提升力矩输出稳定性‌。

---

‌2.应用方案‌

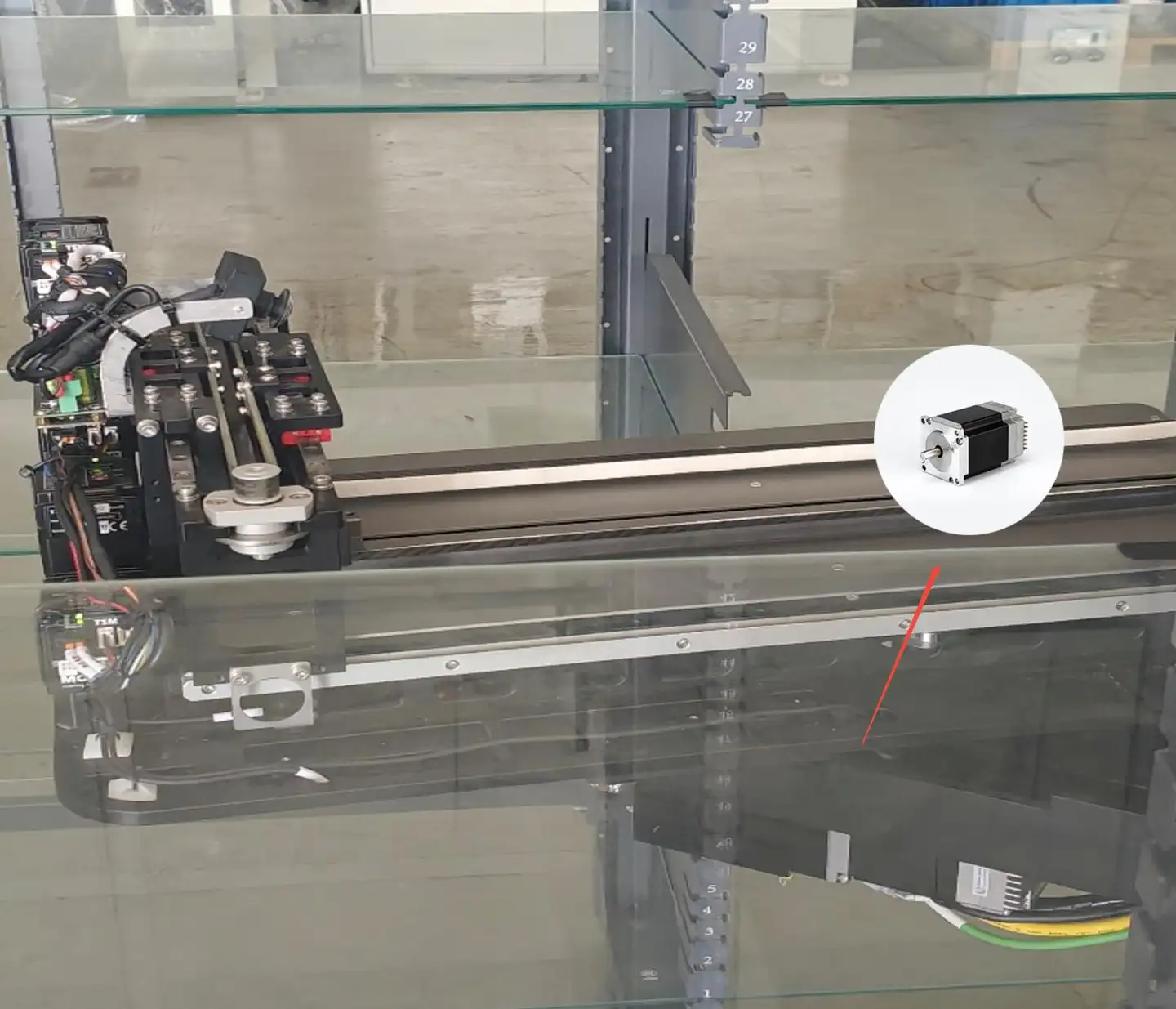

在取药设备中，STM5776A型号电机负责驱动旋转机构，其控制流程如下：

1.上位机指令传输‌：用户通过PC或PLC发送控制指令，经CANpen协议传输至电机控制器‌；

2.多模式协同‌：在位置模式下实现药盒的精准角度旋转，通过原点回归模式确保每次运行的初始位置一致性；

3.实时反馈优化‌：选配的编码器系统监测实际位置，通过闭环校正消除累积误差。

---

‌3.应用产品‌

核心型号‌：STM5776A-CANpen-HB-0FS一体式步进伺服电机

关键参数‌：支持微步细分控制，保持转矩可调，适应惯性负载与摩擦负载复合工况‌。

---

‌4.问题及解决‌

1.运行卡顿‌

问题分析‌：电机在低速段力矩不足，导致旋转机构顿挫。

解决方案‌：根据负载特性增大运行电流，确保在启停阶段保持转矩稳定输出。

2.EDS文件配置报错‌

具体现象‌：导入EDS文件后系统提示“对象值与对应条目不一致”。

解决措施‌：手动修改EDS文件中supprtedbjects参数值，重新导入后通信恢复正常。

3.运行中意外掉使能‌

故障排查‌：通过CANpen报文抓取分析，发现控制字被误写为0，导致驱动器使能信号中断。

优化方案‌：调整用户控制程序逻辑，避免非预期指令发送，并增加状态监控机制。

---

‌5.总结概要‌

本案例验证了一体式步进伺服电机在高精度取药设备中的适用性：

技术优势‌：集成化设计降低了布线复杂度，细分控制显著改善运动平稳性‌；

实践价值‌：通过参数调优与协议调试，解决了卡顿、通信配置和使能中断等典型问题，为医疗自动化设备提供了高可靠性运动控制解决方案。未来，随着机电一体化技术的深度融合，步进伺服电机在智能化、自适应控制等领域仍有持续优化空间‌。
