为什么Modbus RTU请求间隔不能为1ms

Modbus RTU协议的请求间隔不能设置为1毫秒(ms),主要原因与协议的时间间隔规范、数据帧的传输机制以及物理层限制密切相关。以下是具体分析:

1. 协议规范的时间间隔要求

•帧间隔限制:Modbus RTU要求两个连续帧之间的间隔必须至少为3.5个字符时间,否则接收端会将连续的数据流视为同一帧,导致解析错误。

•字符间隔限制:同一帧内的两个字节之间的时间间隔不能超过1.5个字符时间,否则接收端会认为帧传输中断,丢弃当前帧。

若请求间隔设置为1ms,需结合具体波特率计算字符时间:

•每个字符包含11位(1起始位 + 8数据位 + 1停止位)。

字符时间 = 11/115200≈0.0953 ms。

因此,3.5个字符时间 ≈ 0.0953×3.5≈0.3336 ms0.0953×3.5≈0.3336ms 。

理论上,1ms的间隔远大于0.3336ms,似乎满足要求。但实际应用中需遵循协议的特殊规定。

•当波特率超过19200时,Modbus RTU不再计算动态字符时间,而是采用固定时间间隔:

帧间隔固定 1.75ms(3.5字符时间的替代值)。字符间隔固定为0.75ms(1.5字符时间的替代值)。

这一规则是为了减少CPU因频繁计算时间间隔而产生的负载,尤其在高速通信中更为高效。

115200波特率的适用性:

由于115200波特率远超19200,必须遵循固定时间规则。即使理论计算的3.5字符时间仅为0.3336ms,协议仍要求帧间隔至少为1.75ms。因此,1ms的间隔不满足协议要求,可能导致帧合并或校验失败。

以上仅是通过标准从理论上计算帧间隔,除此之外,还要考虑到Modbus RTU主从模式,半双工的传输特点。

主从模式:总线上仅有一个主站和多个从站,主站通过唯一地址寻址从站发起请求,从站被动响应,不能主动发送数据。

半双工:同一时刻只能有一个设备占用总线传输数据,同一时刻只能发送或接收数据,不能同时进行,主站发送请求后需等待从站响应,期间禁止其他设备占用总线,避免冲突。

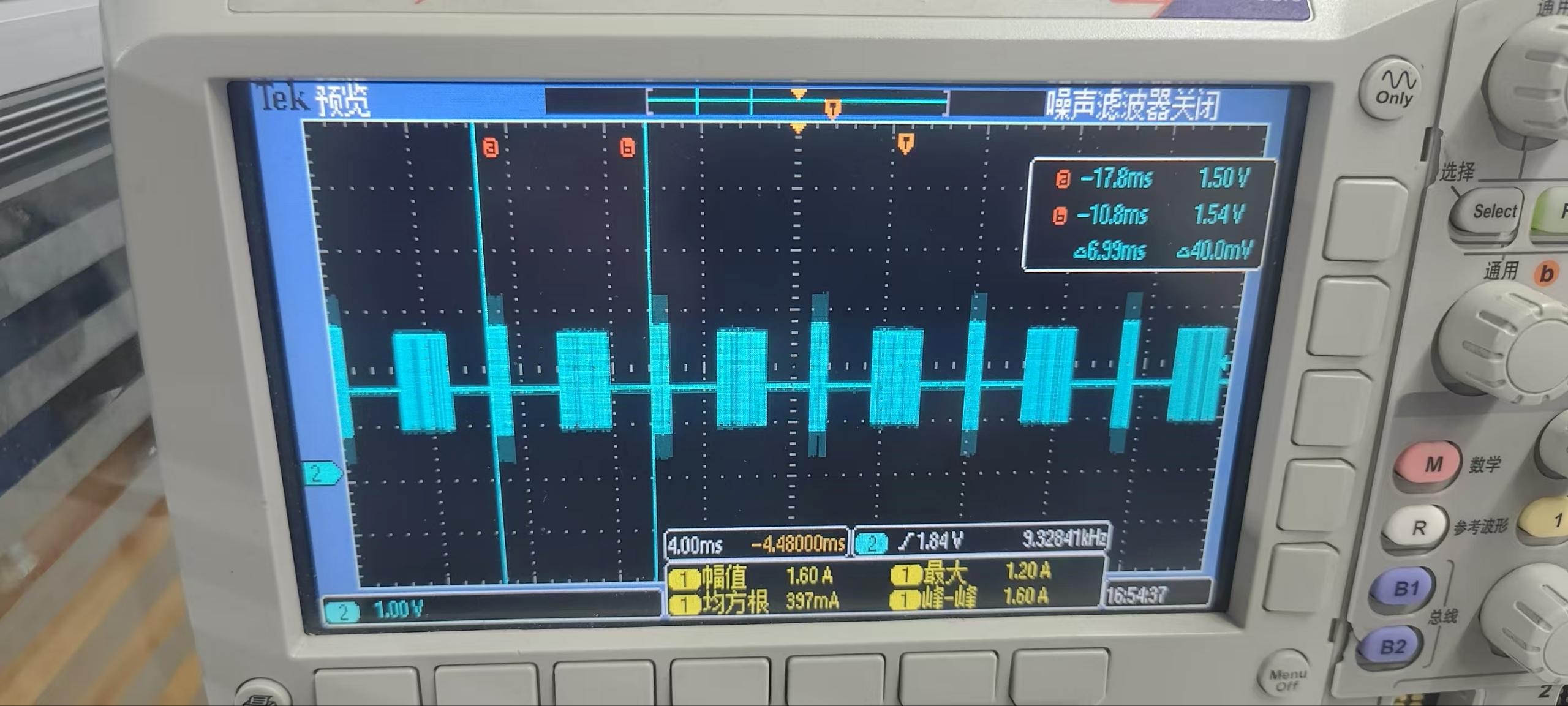

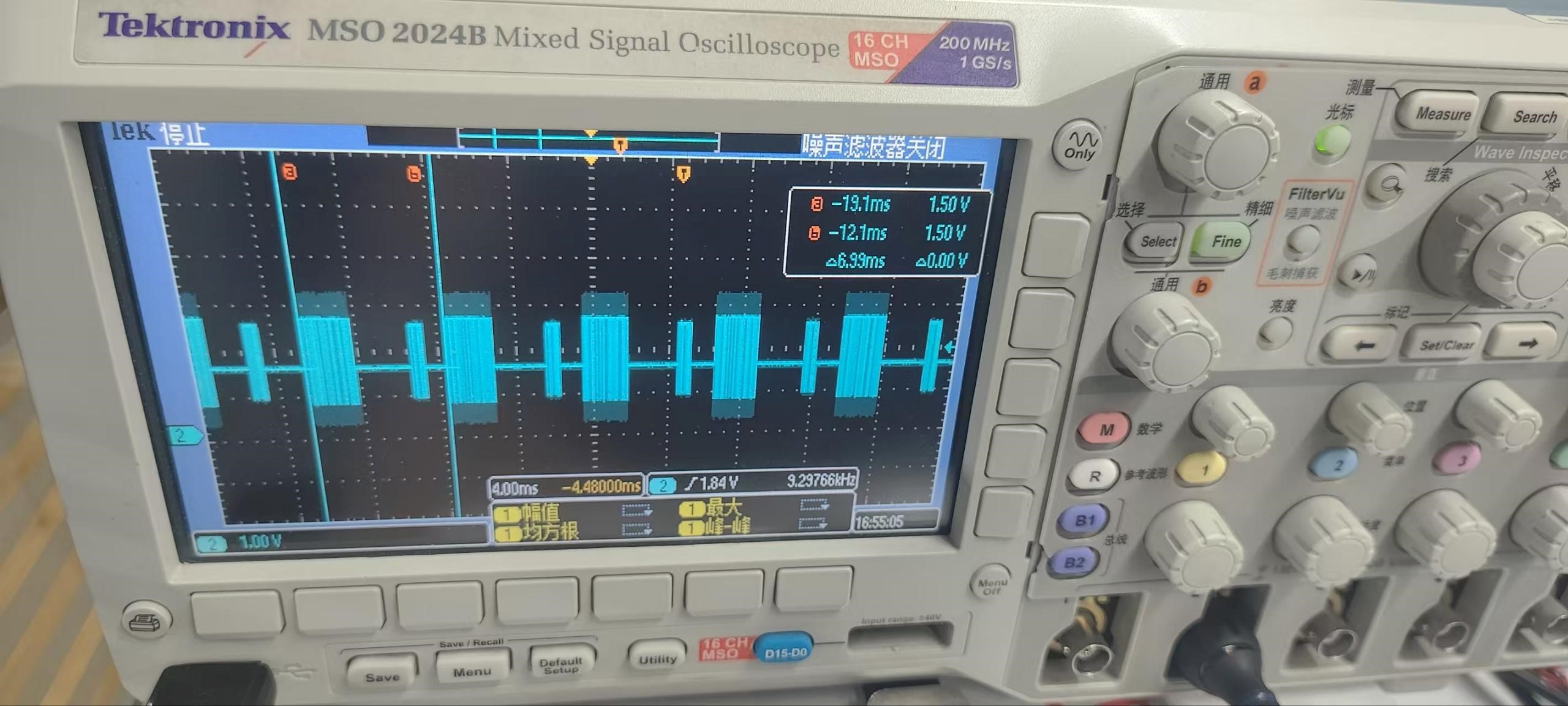

上边的两张图分别是使用485的PDO报文读写数据的波形,可以看到,每次请求间隔为7ms,请求和应答的间隔大概是1.5ms,请求和应答的报文间隔很清晰。6ms的间隔我们也测试过,上一次的应答和下一次的请求基本连在一起了,使用会有一定的风险。

2. 物理层与通信稳定性

•RS-485总线特性:Modbus RTU通常基于RS-485物理层,其信号传输需要处理电气延迟和干扰。短间隔可能导致信号未完全稳定或受噪声干扰,影响校验和解析。

3. 协议错误的后果

•帧合并或丢失:若帧间隔过短,接收端可能将两个独立帧误判为同一帧,导致数据解析混乱或校验失败。

•CRC校验失败:CRC校验依赖完整的帧数据,若帧间隔不足导致数据截断,校验结果必然错误,触发异常响应。

### MODBUS RTU 协议中的间隔时间设置与作用 在 MODBUS RTU 通信中,间隔时间(Inter-character Timeout Inter-frame Delay)是非常重要的参数之一。这些时间参数用于确保数据帧的完整性可靠性。 #### 1. **字符间超时 (Inter-character Timeout)** 字符间超时是指两个连续字节之间允许的最大延迟时间。如果接收方检测到两次接收到的数据之间的延迟超过这个设定的时间,则认为当前消息结束并触发错误处理机制[^1]。通常情况下,该时间为 1.5 字符时间长度。具体计算如下: 对于波特率为 \( B \) 的 RS485 链路,单个字符传输所需的时间为: \[ T_{\text{char}} = \frac{\text{(Start Bit + Data Bits + Parity Bit + Stop Bits)}}{B} \] 假设使用标准配置(1 起始位、8 数据位、无校验位、1 停止位),则总比特数为 11。因此, \[ T_{\text{char}} = \frac{11}{B} \] 而字符间超时可表示为: \[ T_{\text{timeout}} = 1.5 \times T_{\text{char}} = 1.5 \times \frac{11}{B} \] 这种设计能够有效防止因短暂停顿而导致的消息被误判为完成的情况。 --- #### 2. **帧间延迟 (Inter-frame Delay)** 帧间延迟是为了区分两条独立的消息所引入的一个静默期。它定义了一个完整的消息发送完毕之后,直到下一个新消息开始之前所需的最短等待时间。按照 MODBUS RTU 标准规定,这一时间段至少应达到 3.5 字符时间长度[^2]。其主要目的是让设备有足够的时间来切换工作状态或者识别出上一条命令已完全送达。 同样基于上述波特率条件下的字符时间公式得出实际数值: \[ T_{\text{delay}} = 3.5 \times T_{\text{char}} = 3.5 \times \frac{11}{B} \] 当主站向从站发出请求后,在未超出指定帧间隙前不会发起另一项操作;同理,从站在响应过程中也需遵循相同原则以维持整个网络秩序稳定运行。 --- #### 3. **应用案例分析** 以西门子 SMART S7-200 PLC 实现为例,利用 MBUS_CTRL 指令配合自复位计时器实现周期性的轮询功能。在此场景下合理调整以上提到的各种延时时限显得尤为重要。例如通过修改硬件寄存器值控制具体的通讯行为模式从而满足特定工业环境需求。 ```python # Python伪代码模拟简单版MODBUS RTU帧结构构建过程以及考虑基本定时逻辑 def create_modbus_frame(slave_id, function_code, data): frame = bytearray() # 添加地址字段(从机ID) frame.append(slave_id) # 添加功能码 frame.append(function_code) # 构造PDU部分 for d in data: frame.extend(d.to_bytes(2,'big')) # CRC校验生成省略... return bytes(frame) def simulate_polling(period_ms=1000): import time while True: current_time=time.time() * 1e3 if ((current_time % period_ms)==0 ): msg=create_modbus_frame(1,3,[int(i*period_ms/1000)%256 for i in range(2)]) send_message(msg)#假定存在send_message函数负责物理层交互 simulate_polling() ``` --- ### 总结说明 通过对 MODBUS RTU 中涉及的关键时间节点进行科学规划不仅可以提高系统的抗干扰能力还能优化整体性能表现。无论是理论层面还是工程实践当中都需要给予充分重视才能达成预期目标效果。
