vivado导出仿真波形数据至txt文件+matlab分析

vivado导出仿真波形数据至txt文件
matlab读取txt文件
matlab分析txt文件数据频谱
matlab cell数组转换为double数组

vivado导出仿真波形数据至txt文件

导出m_axis_data_tdata[31:0]
若想把上述波形中的m_axis_data_tdata[31:0]打印出来，则只需在.v代码中加入以下代码，run behavioral simulation后，波形内容就会被保存下来。
下面展示代码。

integer save_file;
initial begin
    save_file = $fopen("路径/m_axis_data_tdata.txt");    //打开所创建的文件；若找不到该文件，则会自动创建该文件。
    if(save_file == 0)begin
        $display ("can not open the file!");    //如果创建文件失败，则会显示"can not open the file!"信息。
        $stop;
    end
end

always @(posedge clk) begin
    if (data_en) begin
        $fdisplay(save_file,"%d",m_axis_data_tdata);    //在使能信号为高时，每当时钟的上升沿到来时将数据写入到所创建的.txt文件中
    end
end

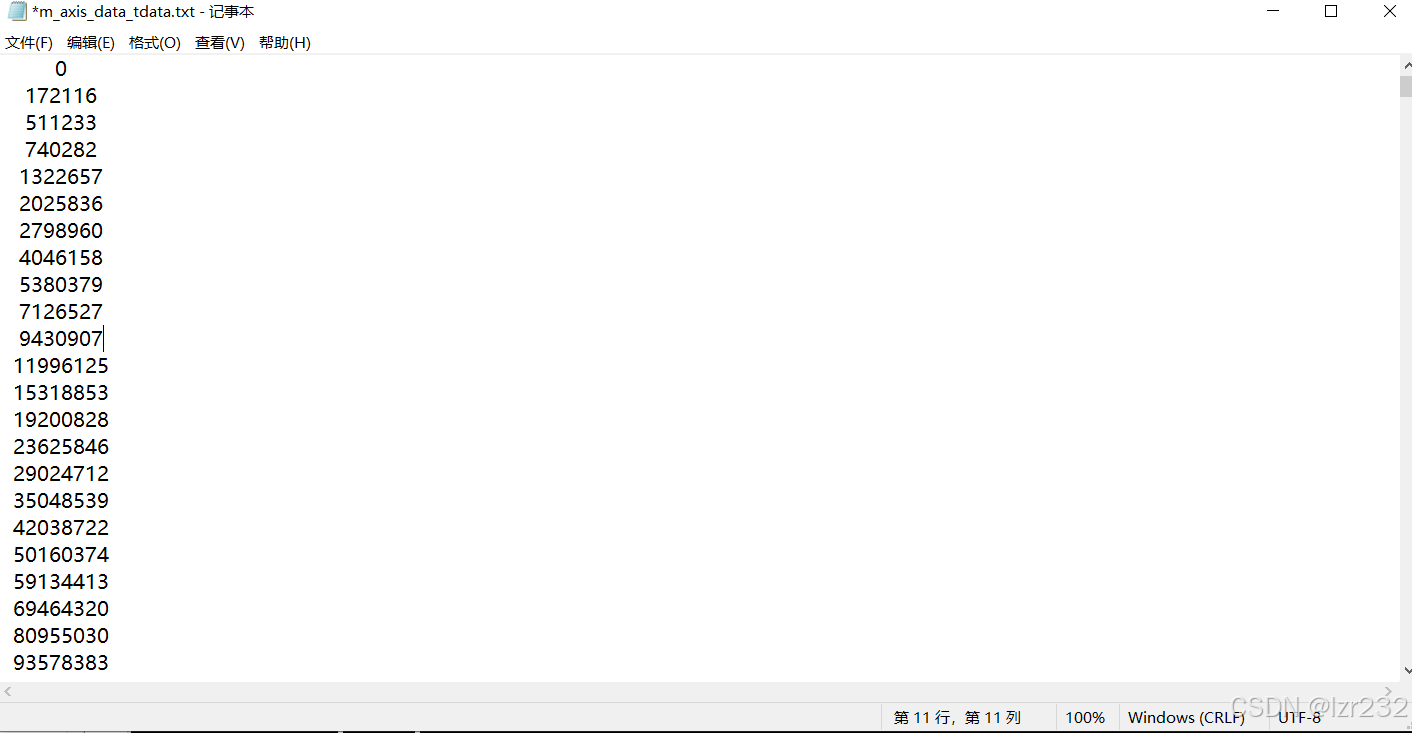

保存的txt文件

matlab读取txt文件

m_axis_data_tdata = csvread('m_axis_data_tdata.txt');

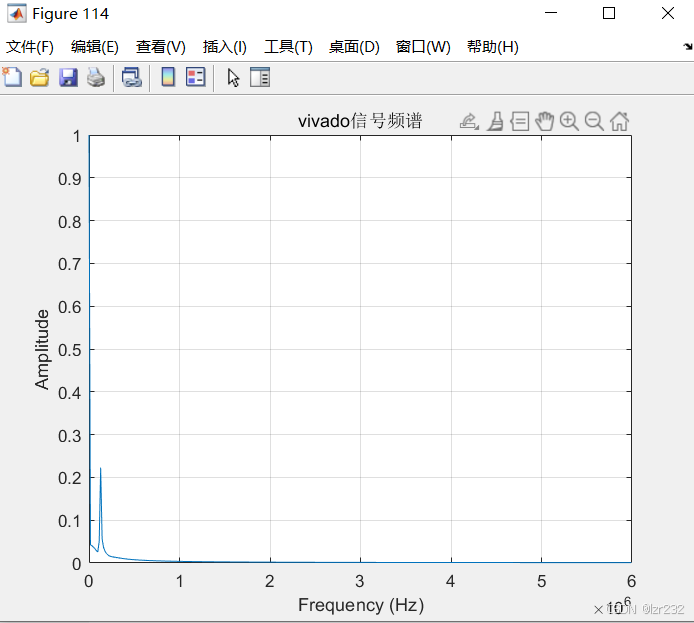

matlab分析txt文件数据频谱

%% 信号频谱
% 计算FFT
X_m_axis_data_tdata = fft(m_axis_data_tdata);%data_mix
X_m_axis_data_tdata_len = length(m_axis_data_tdata);
% 计算双边频谱（默认情况下，fft给出单边频谱）
X_m_axis_data_tdata = abs(X_m_axis_data_tdata);
X_m_axis_data_tdata_phase = angle(X_m_axis_data_tdata);
X_m_axis_data_tdata = X_m_axis_data_tdata/max(X_m_axis_data_tdata);  % 归一化幅度以便可视化

% 创建频率向量
% f = fs*(0:(sin_len/2))/sin_len;
f_m_axis_data_tdata = fs*(0:(X_m_axis_data_tdata_len/2))/X_m_axis_data_tdata_len;

% 绘制幅度频谱
figure(114)
% plot(f, X_mag(1:sin_len/2+1));
plot(f_m_axis_data_tdata, X_m_axis_data_tdata(1:X_m_axis_data_tdata_len/2+1));
title('Amplitude Spectrum of Sin Signal');
xlabel('Frequency (Hz)');
ylabel('Amplitude');
title('vivado信号频谱');
grid on;

在这里插入图片描述

matlab cell数组转换为double数组

coe_data_mix_lh_buf = coe_data_mix_lh(3:end,:);%去掉进制说明
data_mix_lh_char = char(coe_data_mix_lh_buf);
data_mix_lh = str2num(data_mix_lh_char);

参考：
链接: [https://blog.youkuaiyun.com/weixin_43872190/article/details/122271074?fromshare=blogdetail&sharetype=blogdetail&sharerId=122271074&sharerefer=PC&sharesource=lzr232&sharefrom=from_link]
