硬件调试小知识

电平转换芯片功能

内部有一个阈值，高于该阈值电压转换成3.3，低于该阈值电压转换为-3.3v
①电平转换，eg:5.5V转3.3v
②隔离作用：进来的电平有可能不稳定，串扰引起的电平过高或者过低；这时候就可以使用电平转换芯片过滤掉这些毛刺，防止器件被打坏；

模块调试时注意

所有模块输入都有电压要求

时钟输入有占空比要求，具体看datasheet;

匹配阻抗

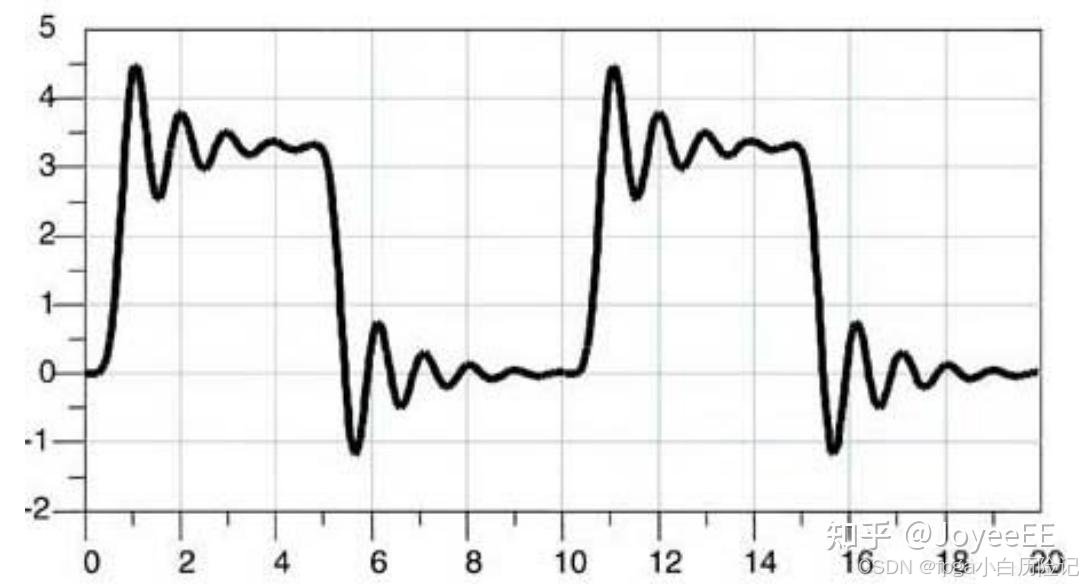

在高频电路中，当发送端与传输线之间、传输线与接收端之间阻抗不匹配时，就会产生反射，这些反射信号将破坏原有的输出信号，并叠加在原始输出信号上，导致输出电压不稳定，产生波峰和波谷，从而使得传输至负载的功率减小，更严重可能导致导致原始信号发生过冲，振铃，抖动，影响上升沿，下降沿等。
