vivado 保存仿真波形

软件版本：vivado2018.3

PC：win10

如果仿真时间长，或者在仿真波形上进行了一些设计。可以直接把波形文件保存下来，这样下次直接打开仿真文件就可以看到原先的波形，而不需要从新仿真。

一、保存波形

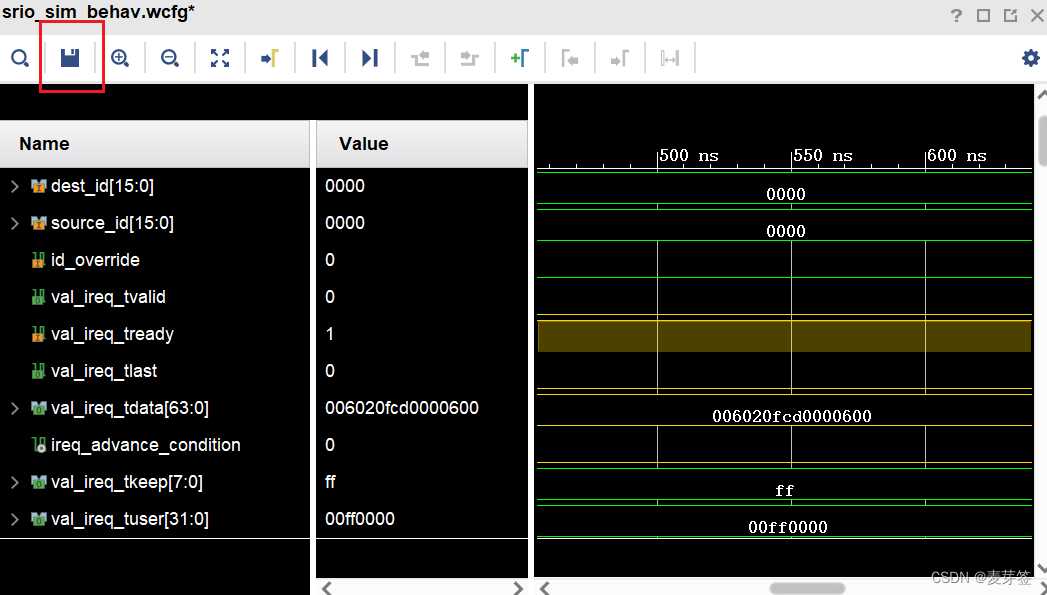

step1：点击保存，然后选择保存的位置

关闭这个工程，然后从新打开工程

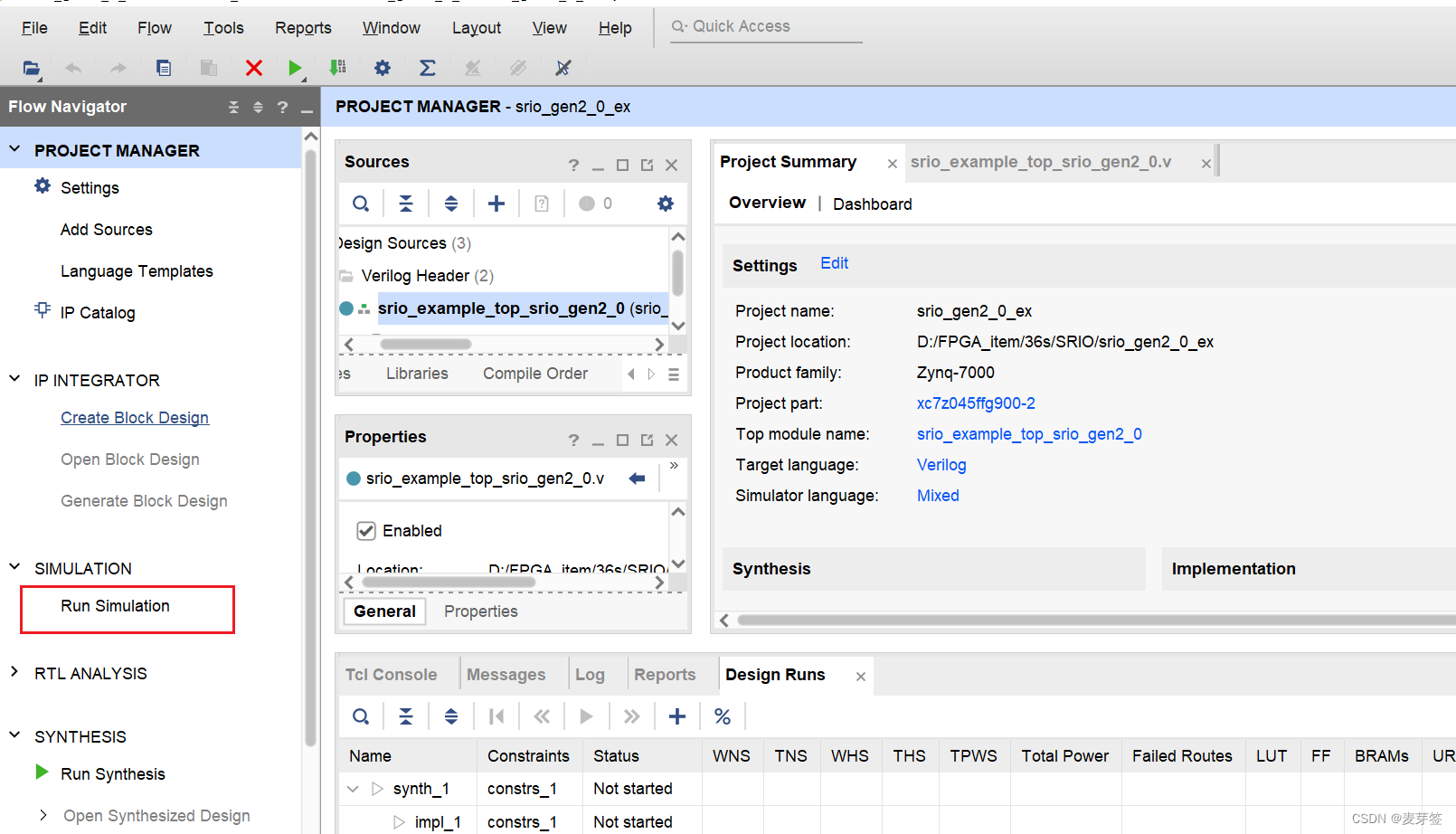

step2：点击run Simulation。

因为打开波形窗口，需要先点击Run Simulation打开仿真环境

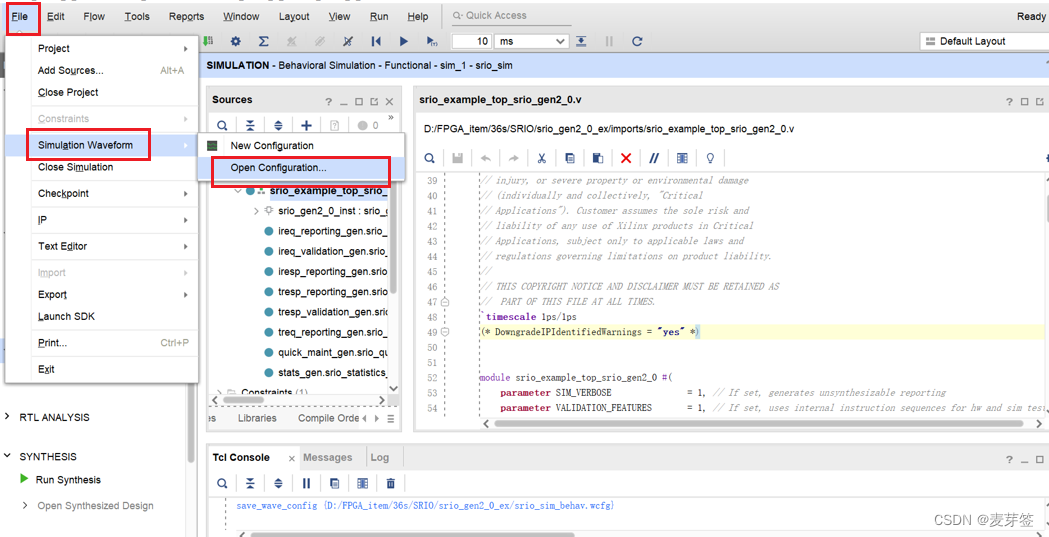

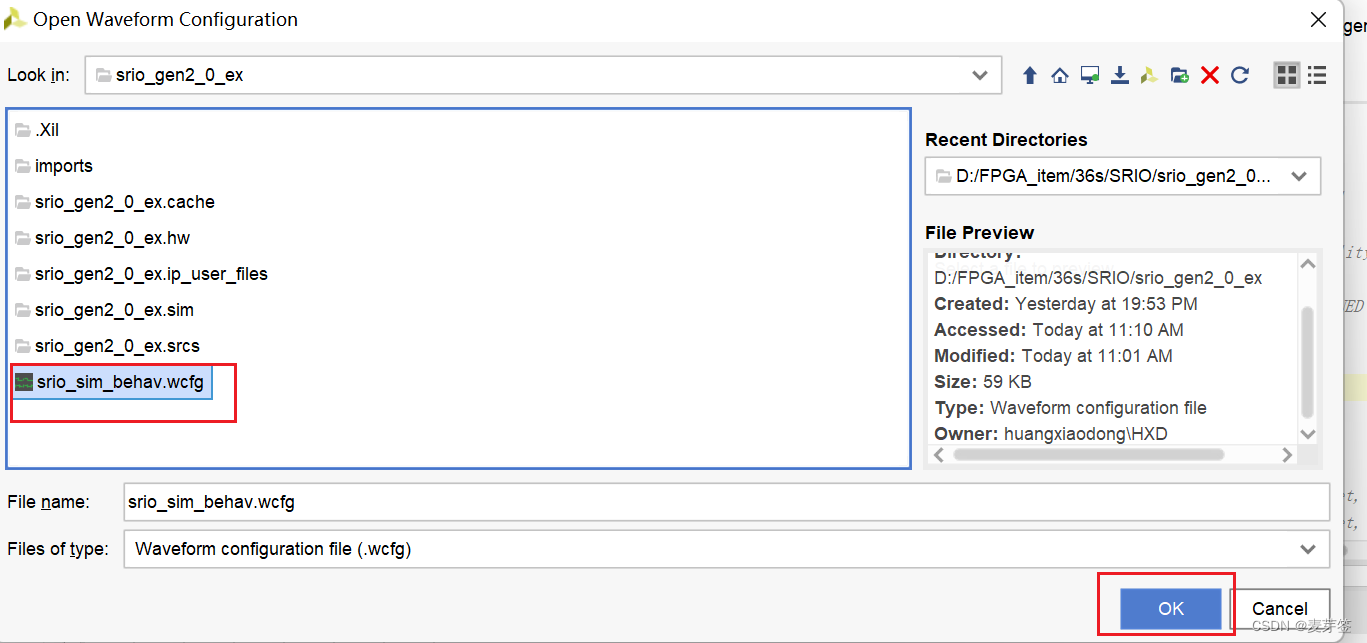

 step3：打开之前保存的波形文件

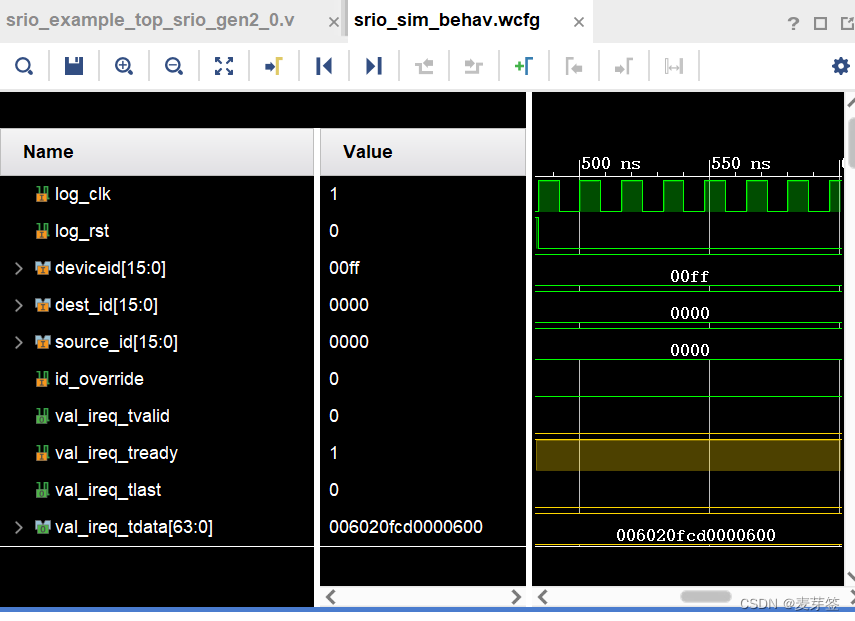

然后就可以看到之前保存的波形啦，如下图。

二、其他波形操作小技巧

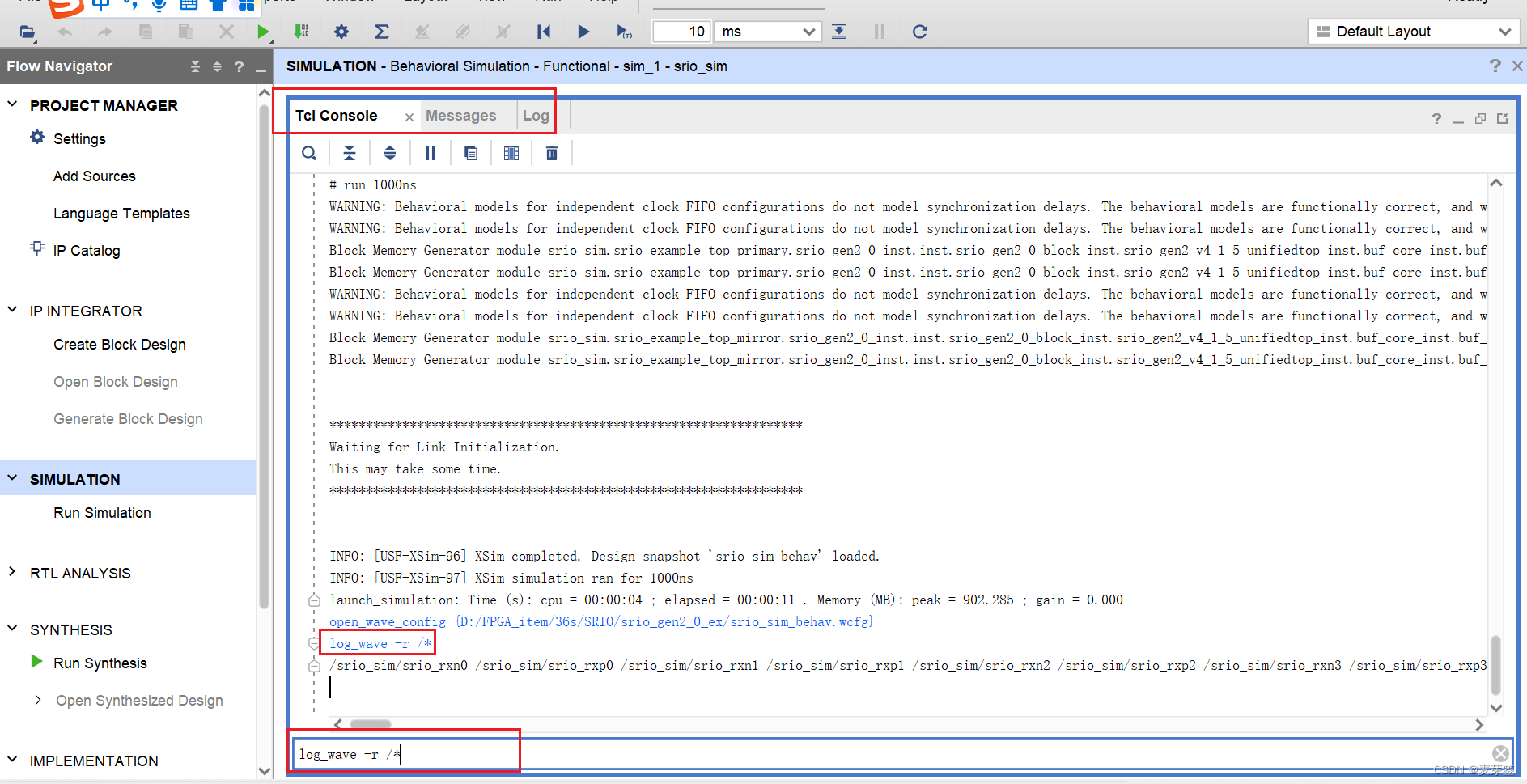

1. 在tcl窗口输入 log_wave –r /* 命令，可以记录所有的仿真波形。这样，你想查看什么波形。仿真完成后，直接把波形添加到窗口就可以了。

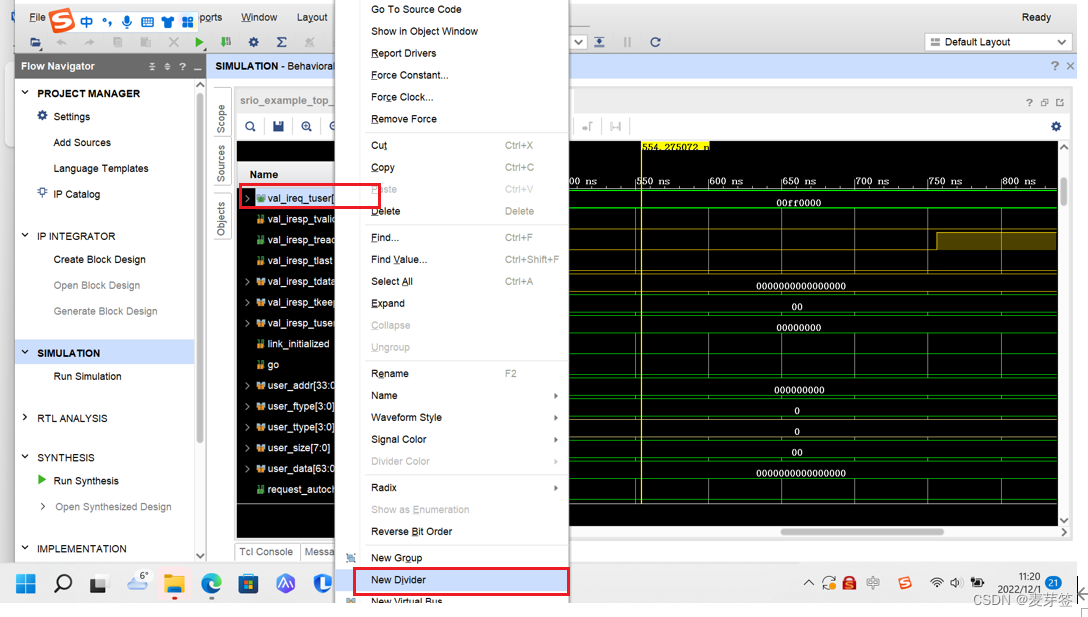

2. 点击“New Divider”，即可添加一条分割线

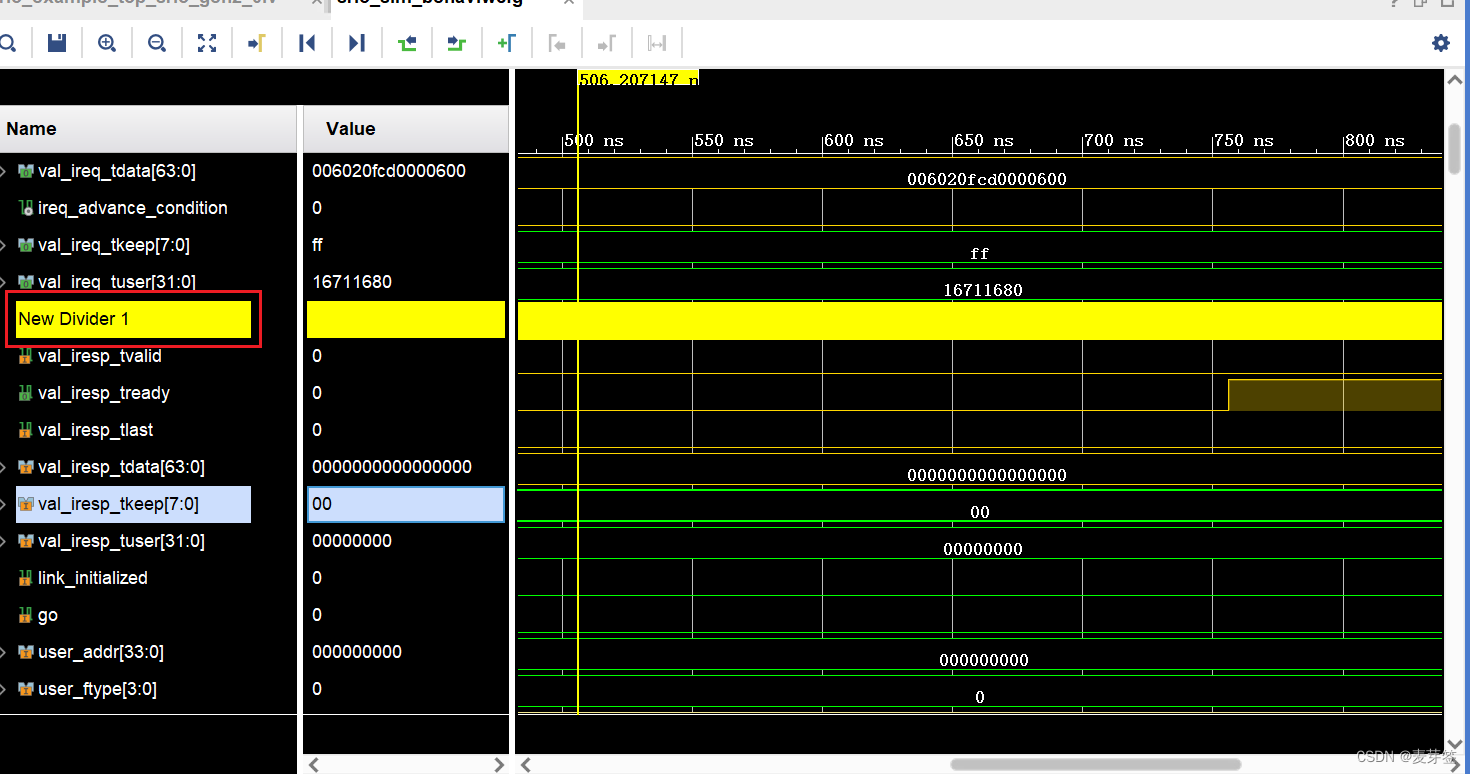

右键选择New Divider1，即可选择分割线的颜色和名字等等
