海思平台isp之ccm标定

已于 2023-12-14 15:35:46 修改
阅读量1.8k 收藏 13
点赞数 8
CC 4.0 BY-SA版权
分类专栏： 海思开发专栏 文章标签： 接口隔离原则
于 2023-12-14 14:58:13 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lzg2011/article/details/134994092
本文介绍了海思平台ISP的ccm标定过程，包括参数配置、raw图采集，以及标定后的效果优化方法，如调整权重、修改LAB表和手动调整色度饱和度。

文章目录

1、raw图采集

raw图采集步骤及标准，请参考文章 《海思平台isp之ccm标定》。

2、ccm标定

2.1、标定参数配置

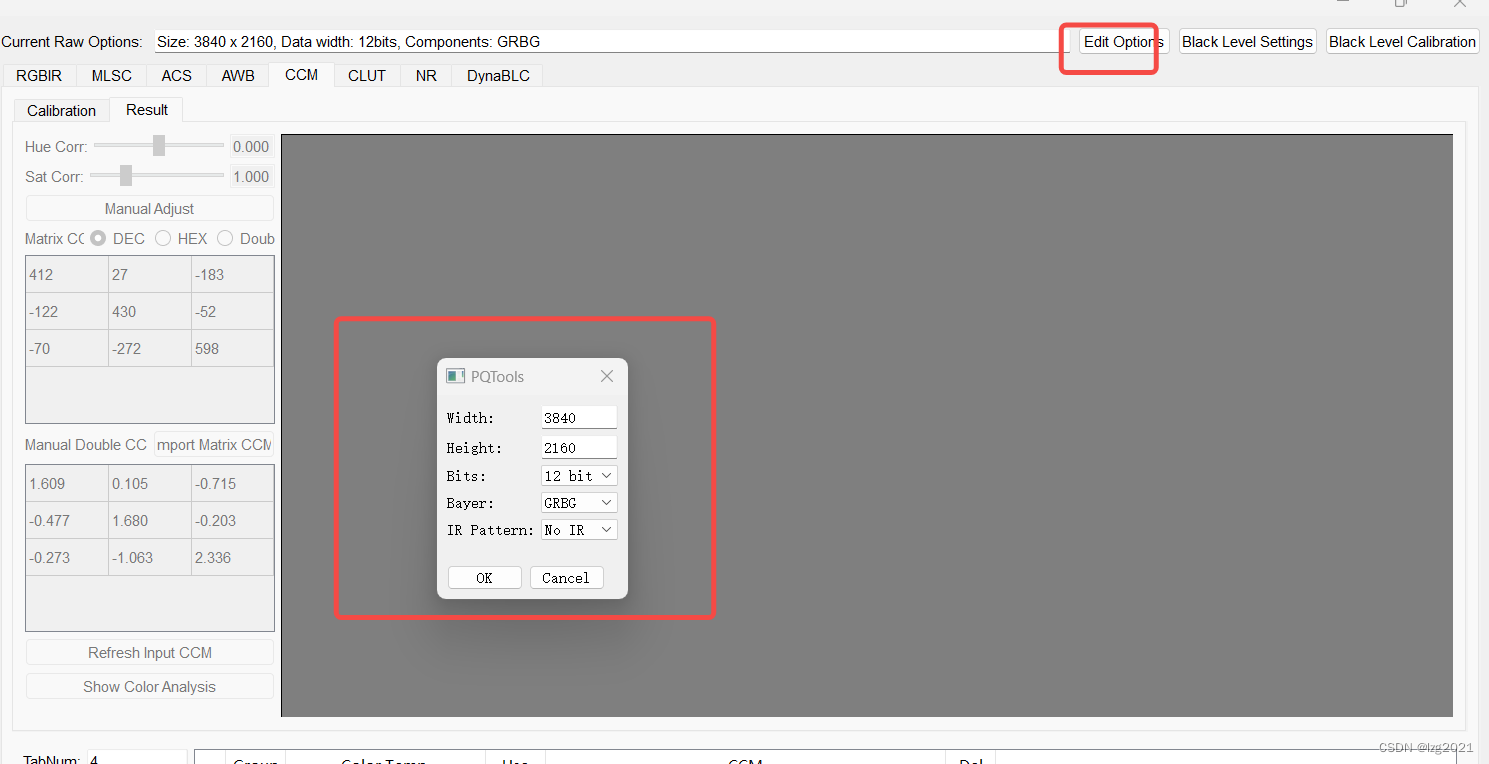

（1）图像基本参数
在这里插入图片描述

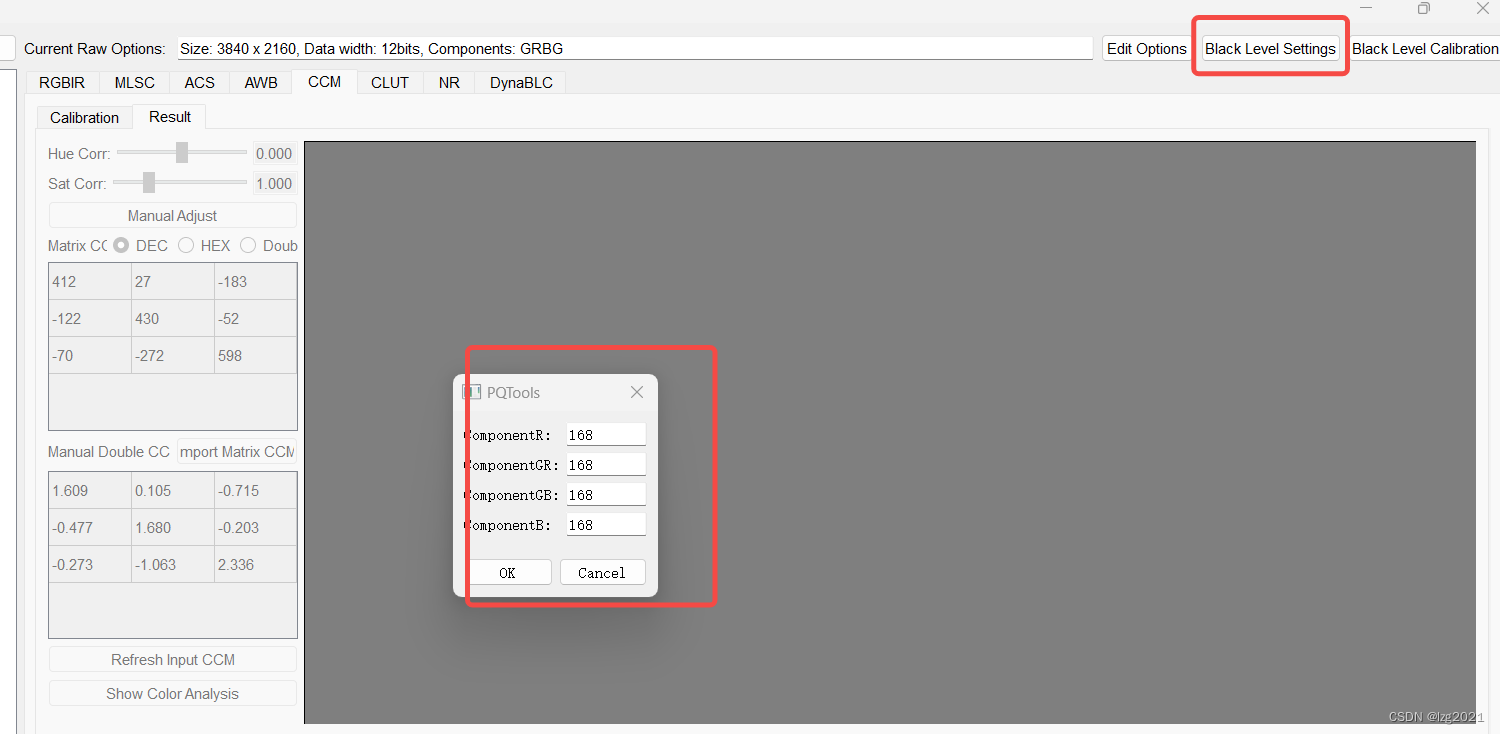

（2）黑电平设置
在这里插入图片描述
(3) 标定

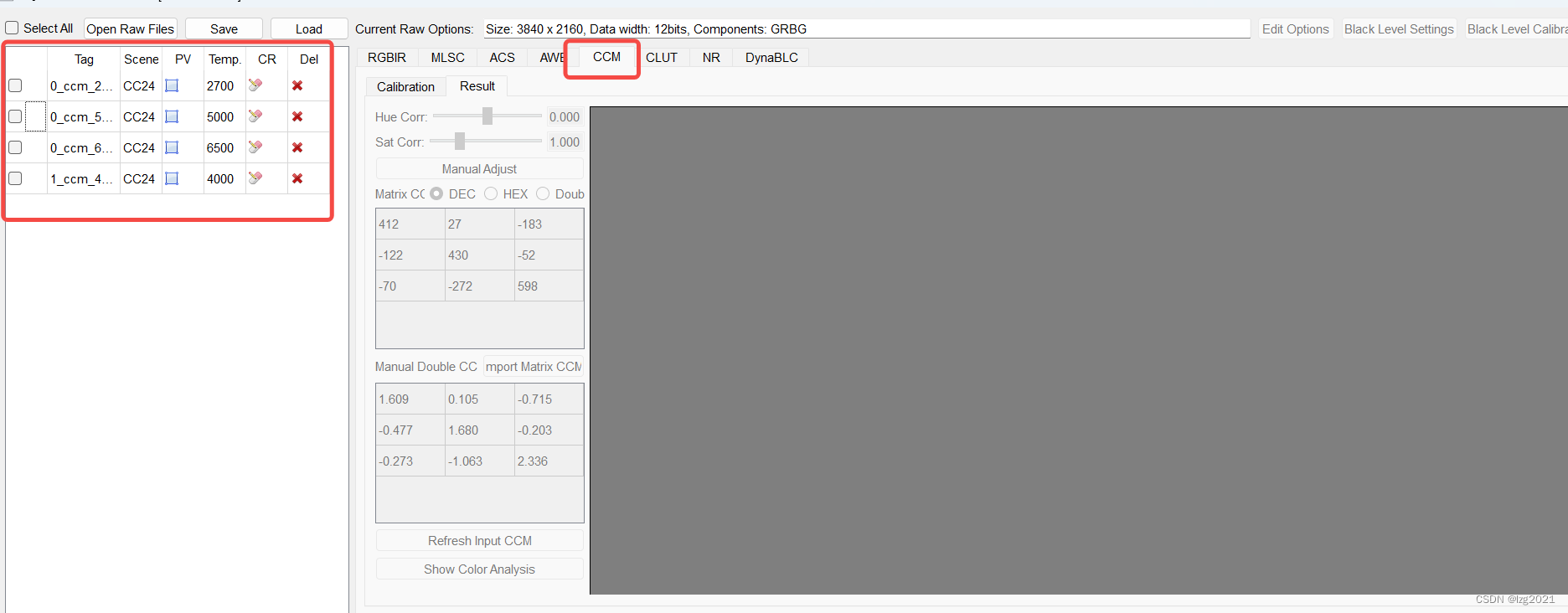

ISP Calibration Tools下，选中CCM，导入待标定raw图：
在这里插入图片描述
在这里插入图片描述

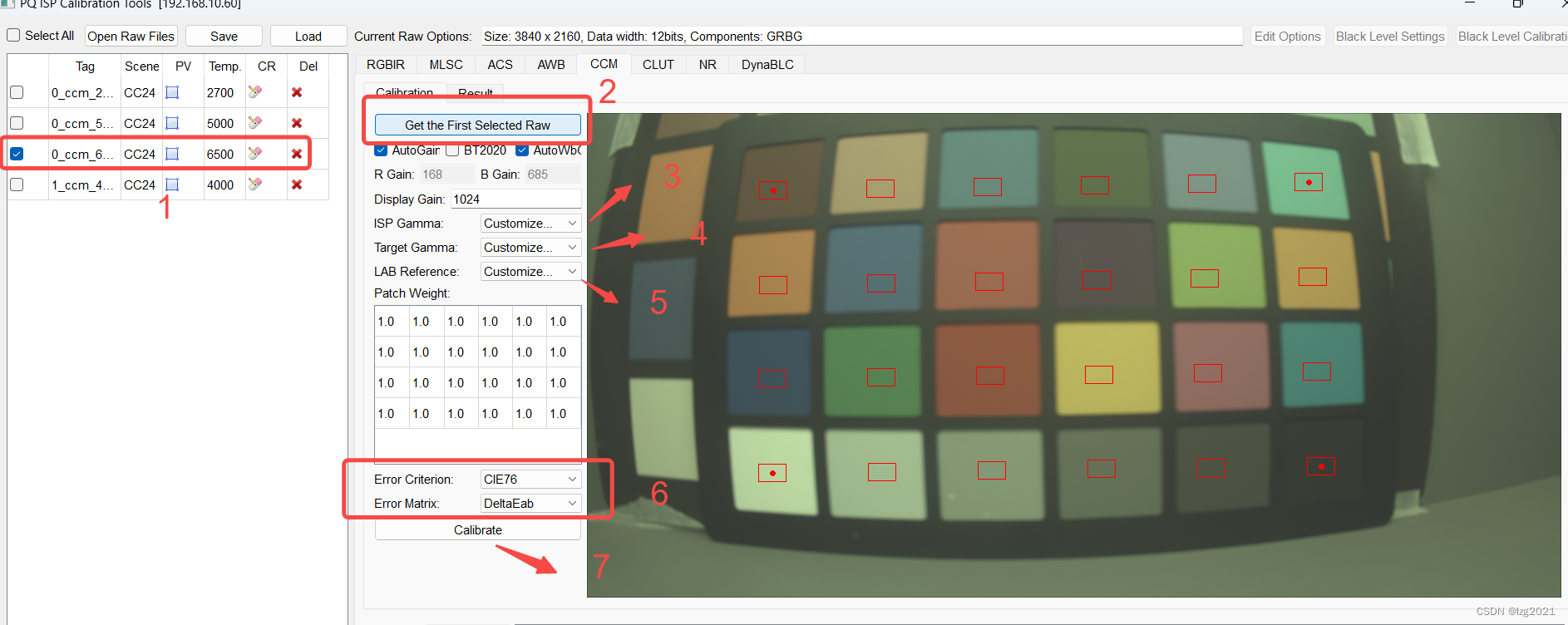

对应图中标注步骤1~步骤7：
步骤1：选中当前要标定的色温raw图；
步骤2：点击选中该raw图；
步骤3：导入当前raw图时的gamma值，在gamma界面下可保存；
