本文探讨了在图像处理中，由于传感器差异和AWB模块影响，如何通过CCM（色彩补偿矩阵）在RGB域进行校正。文章详细解释了CCM的工作原理，并介绍了转盘调试法和使用24色卡进行色彩校准的方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.1 背景

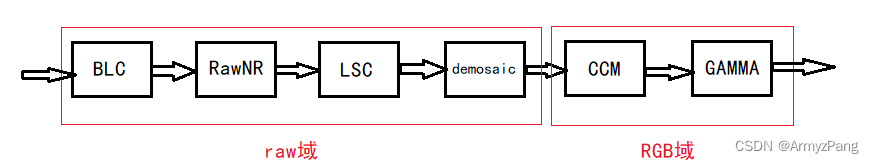

由于不同厂家sensor的RGB响应曲线与人眼不同，且图像经过ISP Pipeline中AWB模块处理后存在偏差，因此需要在RGB域进行颜色校正以还原人眼感知效果，CCM模块在ISP Pipeline中位置如图所示：
在这里插入图片描述

1.2 CCM含义

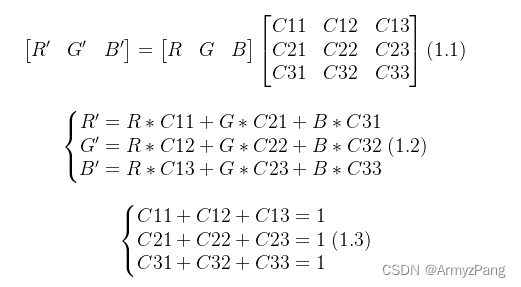

如下是CCM的公式，其中[R,G,B]表示上一个模块即demosaic模块对图像进行插值后每个像素的RGB值； [R’ G’ B’]表示经过CCM模块后每个像素的RGB值；由公式1.2可以看出C11、C21和C31分别决定经过CCM后每个像素红色通道的饱和度、红通道中绿色的比例和红通道中蓝色的比例；C12、C22和C32分别决定经过CCM后每个像素绿色通道中红色的比例、绿色的饱和度和绿色通道中蓝色的比例；C13、C23和C33分别决定经过CCM后每个像素蓝色通道中红色的比例、蓝色通道中绿色的比例和蓝色通道的饱和度。
在这里插入图片描述

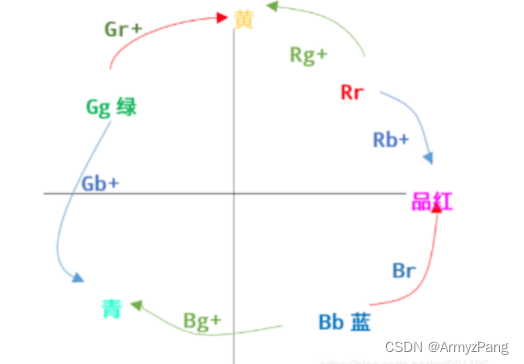

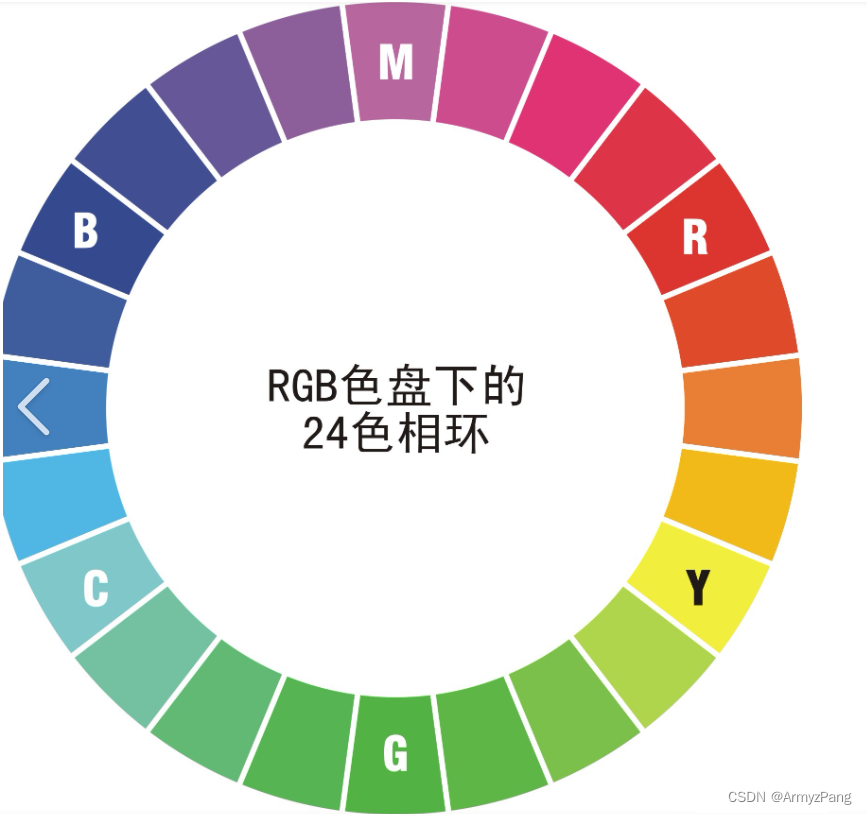

2.1 转盘调试法
在这里插入图片描述

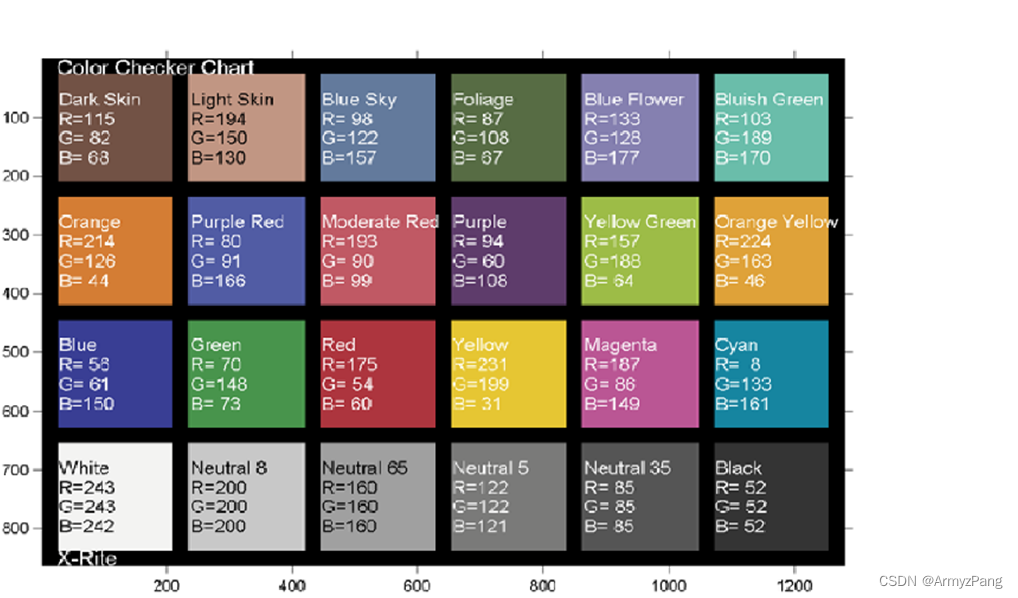

2.2 24色卡RGB值 在这里插入图片描述

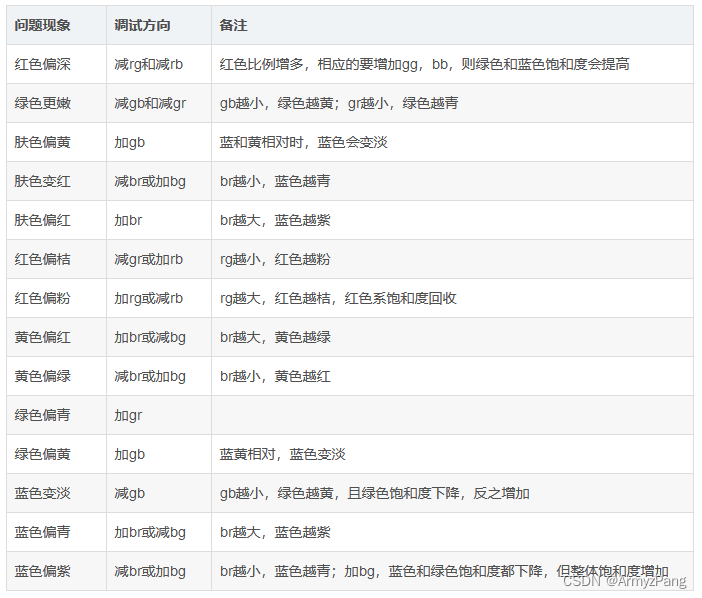

3、经验

以在调试中经常遇到的问题为例加以说明，当遇到蓝色偏紫的问题时，可以减少蓝色通道中的红色分量比例（即C13），为了满足式1.3，同时增加红色的饱和度（即C11）；当绿色偏黄时，可以减少绿色中的红分量比例（即C12），为了满足式1.3，同时增加红色的饱和度（即C11）；当红色偏橙时，可以减少红色中的绿色分量比例（C21），为了满足式1.3，同时增加绿色的饱和度（C22），或者增加红色中的蓝色分量比例（C31），为了满足式1.3，同时减小蓝色的饱和度（C23），当红色偏蓝时反之。三原色的色彩偏差调好后，便可根据具体问题继续微调，肤色偏黄，增加绿色中的蓝分量比例（C32）；肤色偏红，增加蓝色中的红色分量比例（C13）；黄色偏红，增加蓝色中的红分量比例（C13），或者减少蓝色中的绿色分量的比例（C23），黄色偏绿反之。
