海思平台isp之awb标定

已于 2023-12-14 13:53:07 修改
阅读量1.6k 收藏 6
点赞数 1
CC 4.0 BY-SA版权
分类专栏： 海思开发专栏 文章标签： 算法
于 2023-11-13 15:03:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lzg2011/article/details/134376556
本文详细介绍了海思平台isp的awb（自动白平衡）标定过程，包括raw图采集标准，awb标定步骤，以及如何进行标定效果优化。在标定过程中，强调了raw图的亮度校准、色温和黑电平设置，以及通过调整awb参数来提升图像质量。

文章目录

1、raw图采集

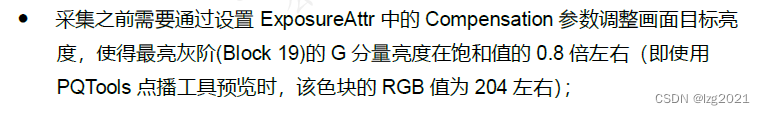

  • raw图采集标准：在这里插入图片描述
    如果raw是12bit，即raw12，那么Block9 块的亮度就是40960.8 = 3276.8左右。

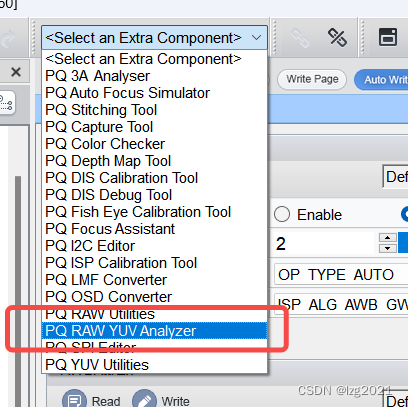

    在这里插入图片描述
    在这里插入图片描述

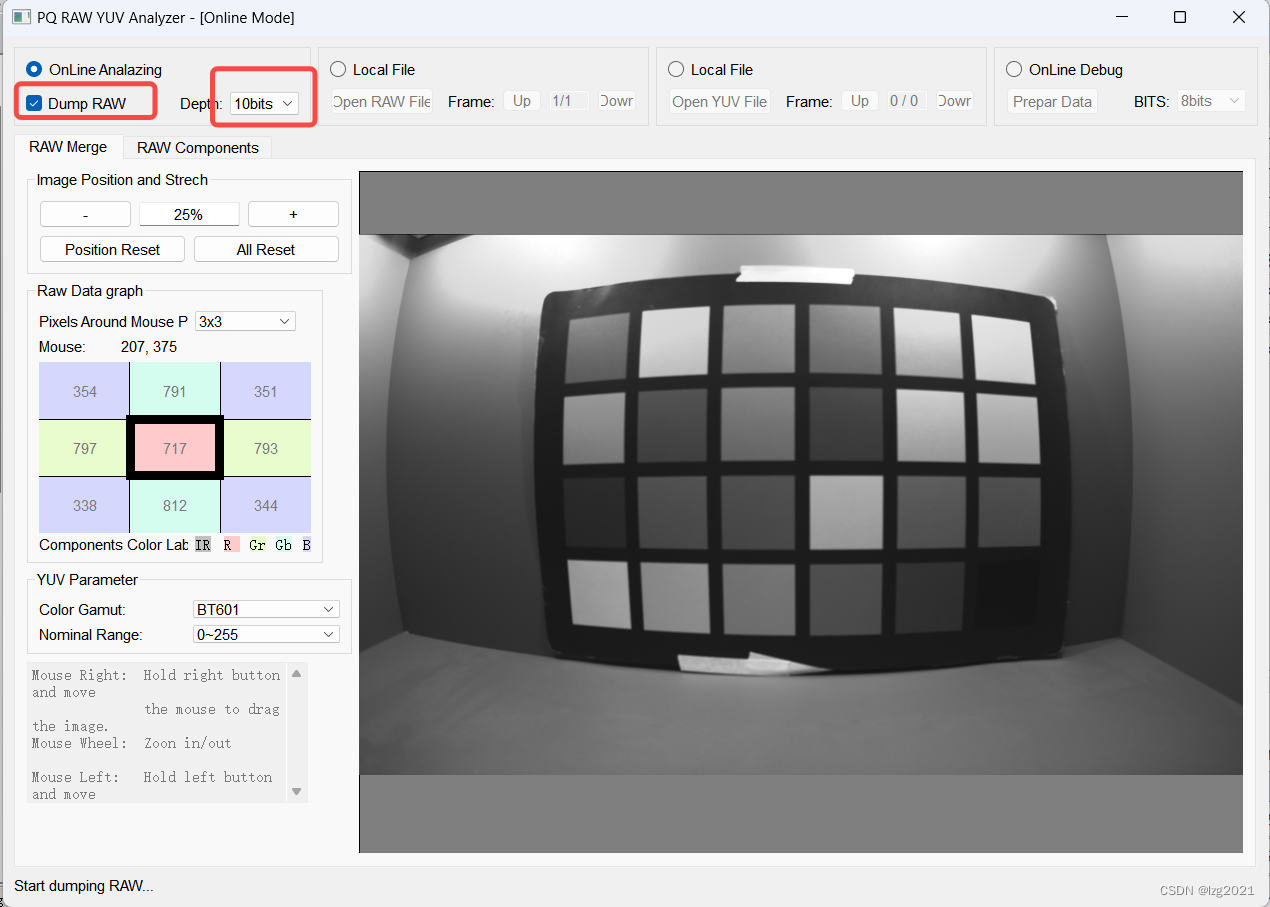

    勾上Dump Raw，我这里raw10，即Depth为10bit，那么Block19的亮度应该为1024    0.8 = 819.2左右，调整曝光Exposure Attr:

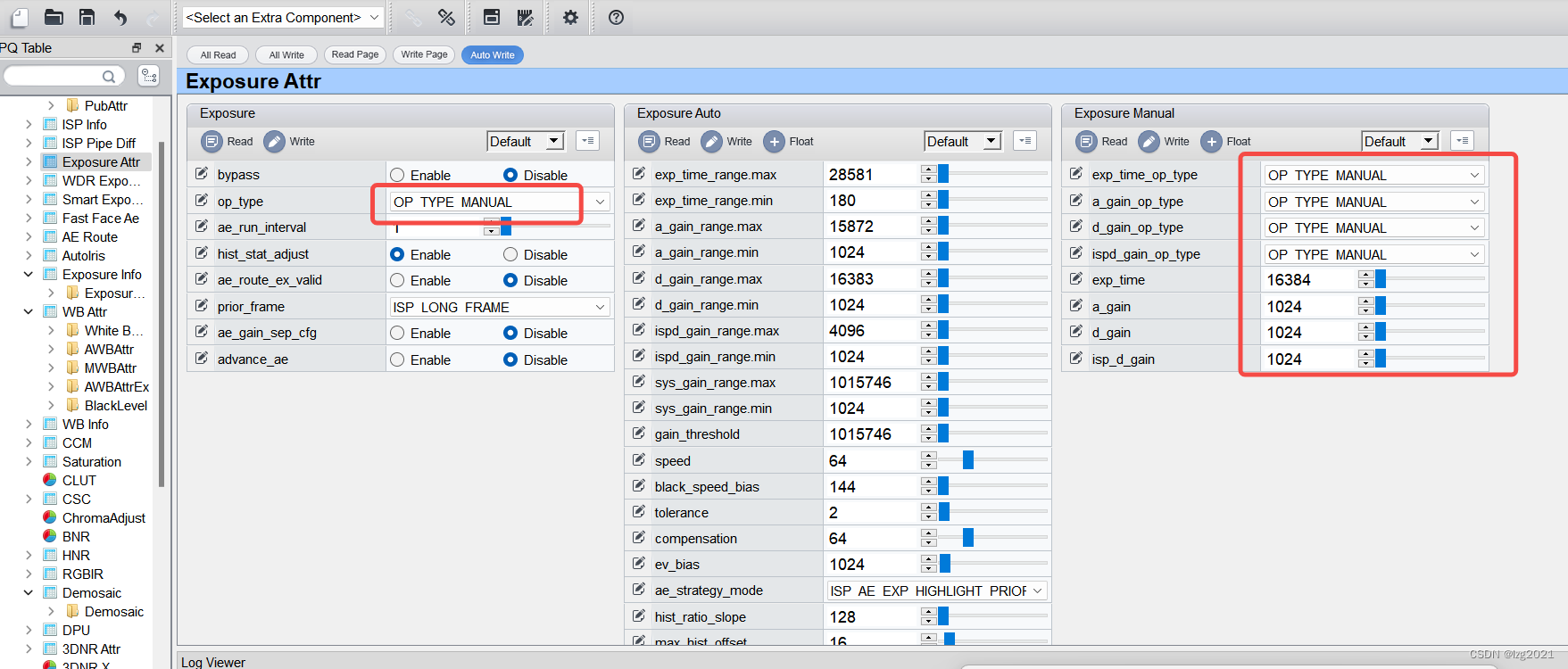

在这里插入图片描述
全部改为OP_TYPE_MANUAL，即手动调整，将Block19亮度调整到819左右，如图：
