海思接收bt1120外同步视频流

最新推荐文章于 2024-12-04 11:06:21 发布
最新推荐文章于 2024-12-04 11:06:21 发布
阅读量3.4k 收藏 19
点赞数 6
CC 4.0 BY-SA版权
分类专栏： 海思开发专栏
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lzg2011/article/details/117558862
本文介绍了BT1120协议的内外同步机制，详细阐述了如何配置海思芯片进行BT1120外同步视频流的接收，并提供了代码示例，包括VI模式配置、外同步设置以及pipe和通道配置，帮助理解出图后的proc信息。

文章目录

一. 什么叫bt1120外同步

1. bt1120协议

在这里插入图片描述

  • BT1120协议通过16位数据传输的，其中8位用来传输亮度，就是Y值，另外8位用来传输色度，就是UV值。
  • 所以接收到的数据图像如果不完整，一般是Y值出了问题，颜色不对，就是UV值不正确。
    从上图中我们可以看到，数据中前面有4字节内容，为 FF 00 00 XY，这4个字节内容，我们把它叫做基准码，其中FF 00 00 是固定的，XY是变化的，用来表示当前数据类型，是有效图像数据还是消隐区数据：
    在这里插入图片描述

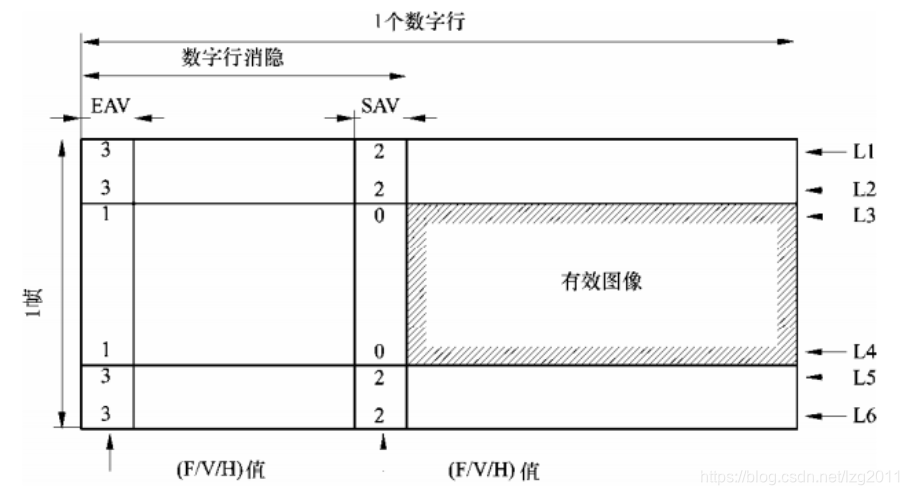

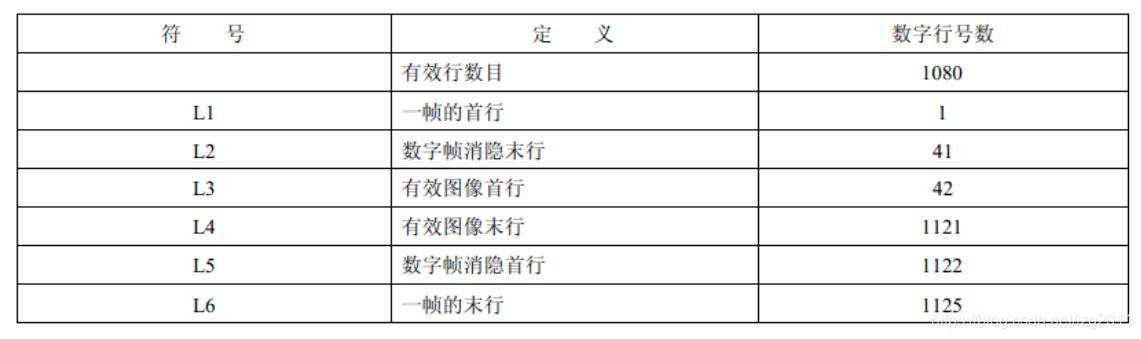

    关于有效和消隐，看下图：
    在这里插入图片描述

在这里插入图片描述
标准BT1
