SOLD2算法详解之2: 特征点检测，点NMS（CVPR 2021）

已于 2022-05-27 13:44:53 修改
阅读量1.1k 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 源码解读系列 文章标签： 计算机视觉 pytorch 算法
于 2022-04-04 21:33:52 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/level_code/article/details/123959717
本文详细介绍了SOLD2算法中特征点检测的过程，包括Hourglass net作为backbone后的junction_decoder小网络结构，如何通过PixelShuffle上采样确定特征点在原图的位置，以及采用点的Non-Maximum Suppression（NMS）来减少密集特征点，优化计算效率。NMS首先根据阈值筛选特征点，然后按分数排序并消除相邻的点，最后保留前topk个点（如topk=300）。

sold2算法中的特征点检测对应了junction_decoder部分
在这里插入图片描述

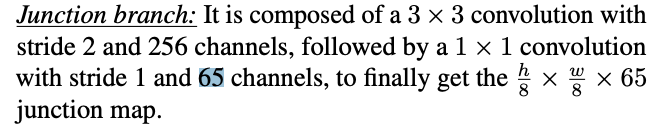

input的image经过作为backbone的Hourglass net之后，会过一个junction_decoder的小网络，
网络结构如下
conv3x3, s=2, p=1
conv1x1

input image size = [1, C, H, W]
junction_decoder output size = [1, 65, H/8, W/8]

这个65是什么意思呢，1～64表示的是8x8 patch内有特征点的位置标1，其余是0
最后一个65是一个flag，表示这片patch里面有没有特征点
在这里插入图片描述
现在知道了检测出来的特征点输出size是[1, 65, H/8, W/8]，
那要怎么知道特征点在原image中的位置呢。

这个时候要用到上采样，同时还能改变channel的PixelShuffel了（具体原理见链接）。
对应的源码如下
