当光伏遇上粒子群：配电网优化配置实战

最新推荐文章于 2025-12-22 01:43:16 发布

原创最新推荐文章于 2025-12-22 01:43:16 发布 · 362 阅读

CC 4.0 BY-SA版权

文章标签：

配电网光伏储能双层优化配置模型(选址定容)，matpower 关键词：选址定容配电网光伏储能双层优化粒子群算法多目标粒子群算法 kmeans聚类仿真平台：matlab 参考文档：《含高比例可再生能源配电网灵活资源双层优化配置》主要内容：该程序主要方法复现《含高比例可再生能源配电网灵活资源双层优化配置》运行-规划联合双层配置模型，上层为光伏、储能选址定容模型，即优化配置，下层考虑弃光和储能出力，即优化调度，模型以IEEE33节点为例，采用粒子群算法求解，下层模型为运行成本和电压偏移量的多目标模型，并采用多目标粒子群算法得到pareto前沿解集，从中选择最佳结果带入到上层模型，最终实现上下层模型的各自求解和整个模型迭代优化。

凌晨三点盯着MATLAB跑仿真，突然发现粒子群这群"小飞侠"在配电网里玩起了捉迷藏——光伏该蹲哪个墙角？储能该带多大充电宝？今天咱们就手撕这个双层优化模型，用代码实现一场"选址定容"的智能游戏。

第一层：选址定容的老司机

上层模型就像个精明的房产中介，拿着粒子群当GPS满配电网转悠。每个粒子都带着光伏坐标和储能容量参数满街窜：

% 粒子编码示例 [光伏节点1,容量1,...储能节点n,容量n]
particle = [15, 200, 30, 500];

% 适应度计算核心
function cost = upper_fitness(x)
    % 调用下层模型获取运行成本
    [op_cost, voltage_dev] = lower_optimization(x);
    % 综合投资成本与电压偏差
    cost = 0.6*cap_cost(x) + 0.4*voltage_dev;
end

这里玩了个加权魔术——六成看设备投资，四成看电网健康。粒子群在33节点系统里疯狂试探，像极了在超市找停车位的你，总想找个离入口近（损耗小）还车位大（容量足）的位置。

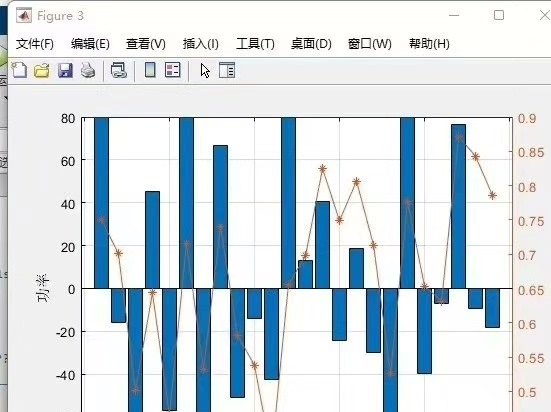

第二层：调度的平衡艺术

下层模型就是个操心的电网管家，既要省电费又要保电压。多目标粒子群在这里画出了Pareto前沿：

% 多目标适应度计算
function [cost, voltage] = lower_fitness(schedule)
    % 运行成本含弃光惩罚
    cost = sum(schedule.*price) + 1000*curtailment;
    % 电压偏移指标
    voltage = max(abs(V - 1));
end

% 非支配排序关键代码
fronts = non_domination_sort(population);
crowding_dist = calculate_crowding(fronts);

有趣的是这里用了"拥挤度"指标——前沿解集里那些特立独行的方案会被优先保留，就像网红餐厅总有几个招牌菜必须留着。

场景缩水的黑科技

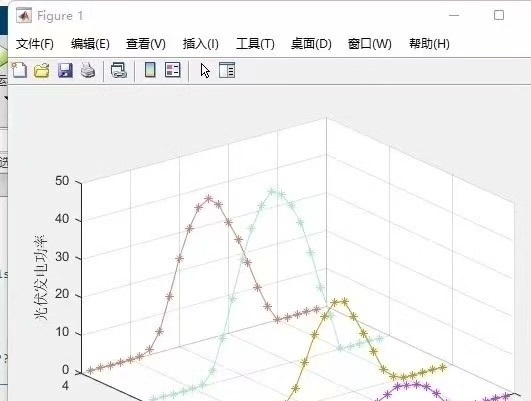

面对光伏发电的七十二变，直接上Kmeans聚类砍掉七成数据量：

% 光伏出力数据聚类
[cluster_idx, C] = kmeans(pv_data, 5);
typical_scenarios = C;

这波操作相当于把全年8760小时的光照曲线压缩成5个典型剧本，计算量直接从连续剧变快剪短视频。

代码实战片段

当上下层开始传小纸条：

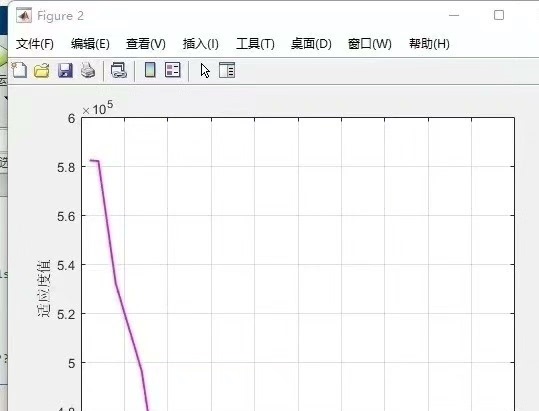

for epoch = 1:100
    % 上层粒子群迭代
    [gbest, upper_cost] = pso_upper(@upper_fitness);

    % 下层多目标求解
    pareto_set = mo_pso_lower(gbest);

    % 选个综合最优解
    selected = tournament_selection(pareto_set);

    % 更新电压约束条件
    update_voltage_constraints(selected);
end

这里暗藏玄机——每轮迭代都在修正电压约束的上下限，就像给电网戴了个动态调整的紧箍咒。

效果展示时刻

跑完100代后的配置方案：光伏蹲在18号节点装了个250kW的，储能霸占22号节点揣着480kWh的充电宝。电压偏差从0.12压到0.06，年度总成本省了15%。不过最骚的是某次迭代突然蹦出个储能装7号节点的方案，虽然成本略高但电压稳如老狗，这或许就是帕累托前沿的魅力。

避坑指南
