Comsol多孔介质流固耦合案例：探索孔压与位移的时空演化特征

comsol多孔介质流固耦合案例，孔压、位移时空演化特征。

在工程与科学领域，多孔介质中的流固耦合现象极为常见，理解其孔压和位移的时空演化特征对于众多实际应用至关重要，比如岩土工程、石油开采等。今天咱们就通过Comsol来深入分析一个相关案例。

案例概述

假设我们有一个二维的多孔介质区域，上下边界固定，左右两侧为透水边界。流体在多孔介质中流动，同时固体骨架会因流体压力而产生变形，这就是典型的流固耦合场景。

Comsol建模过程

定义物理场

首先，在Comsol中我们要定义两个主要物理场，多孔介质流动（Porous Media Flow）和固体力学（Solid Mechanics）。

// 开启Comsol Multiphysics软件
// 新建模型，选择二维空间维度
// 从物理场库中添加“多孔介质流动”和“固体力学”物理场接口

这段简单的伪代码，描述了添加物理场接口的大致流程。多孔介质流动物理场用于描述流体在多孔介质中的流动特性，而固体力学物理场则负责计算固体骨架因受力产生的变形。

几何建模

创建一个简单的矩形区域来代表我们的多孔介质区域。

// 在几何模块中，选择创建矩形
// 设定矩形的长和宽，例如长为L，宽为W
Rectangle1 = model.geom.create('Rectangle1', 'Rectangle')
Rectangle1.set('size', [L, W])
Rectangle1.set('pos', [0, 0])

这里通过代码展示了如何在Comsol中创建一个矩形几何。矩形的尺寸和位置可以根据实际需求灵活调整。

材料属性设置

对于多孔介质，我们要设定其渗透率、孔隙率等参数；对于固体骨架，要设定弹性模量、泊松比等。

// 进入材料设置模块
// 对于多孔介质材料
mat1 = model.materials.create('mat1', 'Porous Medium')
mat1.property('permeability', 'value', [kxx, kyy]) // 设定渗透率张量
mat1.property('porosity', 'value', porosity) // 设定孔隙率
// 对于固体材料
mat2 = model.materials.create('mat2', 'Solid')
mat2.property('youngsModulus', 'value', E) // 设定弹性模量
mat2.property('poissonsRatio', 'value', nu) // 设定泊松比

以上代码详细展示了如何在Comsol中设置材料属性。渗透率和孔隙率决定了流体在多孔介质中的流动难易程度，而弹性模量和泊松比则影响固体骨架的变形特性。

边界条件设置

如前文所述，上下边界固定，左右两侧为透水边界。

// 对于固体力学
model.physics('solid').bc('Fixed1').set('selection', model.geom('geom1').faces([1, 3])) // 固定上下边界
// 对于多孔介质流动
model.physics('pflow').bc('Flow1').set('selection', model.geom('geom1').faces([2, 4]))
model.physics('pflow').bc('Flow1').set('condition', 'pressure')
model.physics('pflow').bc('Flow1').set('p', 0) // 左右两侧透水边界，压力设为0

代码中的设置确保了固体边界的固定条件，以及流体边界的透水条件。固定边界限制了固体在该方向的位移，而透水边界则允许流体自由进出。

网格划分

合理的网格划分对于准确模拟至关重要。

// 进入网格划分模块
mesh1 = model.mesh.create('mesh1')
mesh1.set('elementSize', 'fine')
mesh1.run()

这里选择了精细的网格划分，能更精确地捕捉物理量在空间上的变化，但同时也会增加计算量。实际应用中，需根据模型复杂度和计算资源进行权衡。

求解与结果分析

孔压时空演化

运行求解器后，我们可以查看孔压的时空演化。

// 求解模型
model.study('std1').run()
// 查看孔压分布
result1 = model.result('sol1').data('pflow_p')

通过上述代码，我们获取了多孔介质中的孔压数据。从结果中可以看到，在初始时刻，孔压分布较为均匀。随着时间推移，由于流体从高压区向低压区流动，孔压开始发生变化。在靠近透水边界处，孔压迅速降低，而在区域内部，孔压变化相对平缓。这是因为流体更容易从边界流出，导致边界附近压力快速下降。

位移时空演化

同样地，我们也能分析固体骨架的位移时空演化。

// 获取位移数据
result2 = model.result('sol1').data('solid_disp')

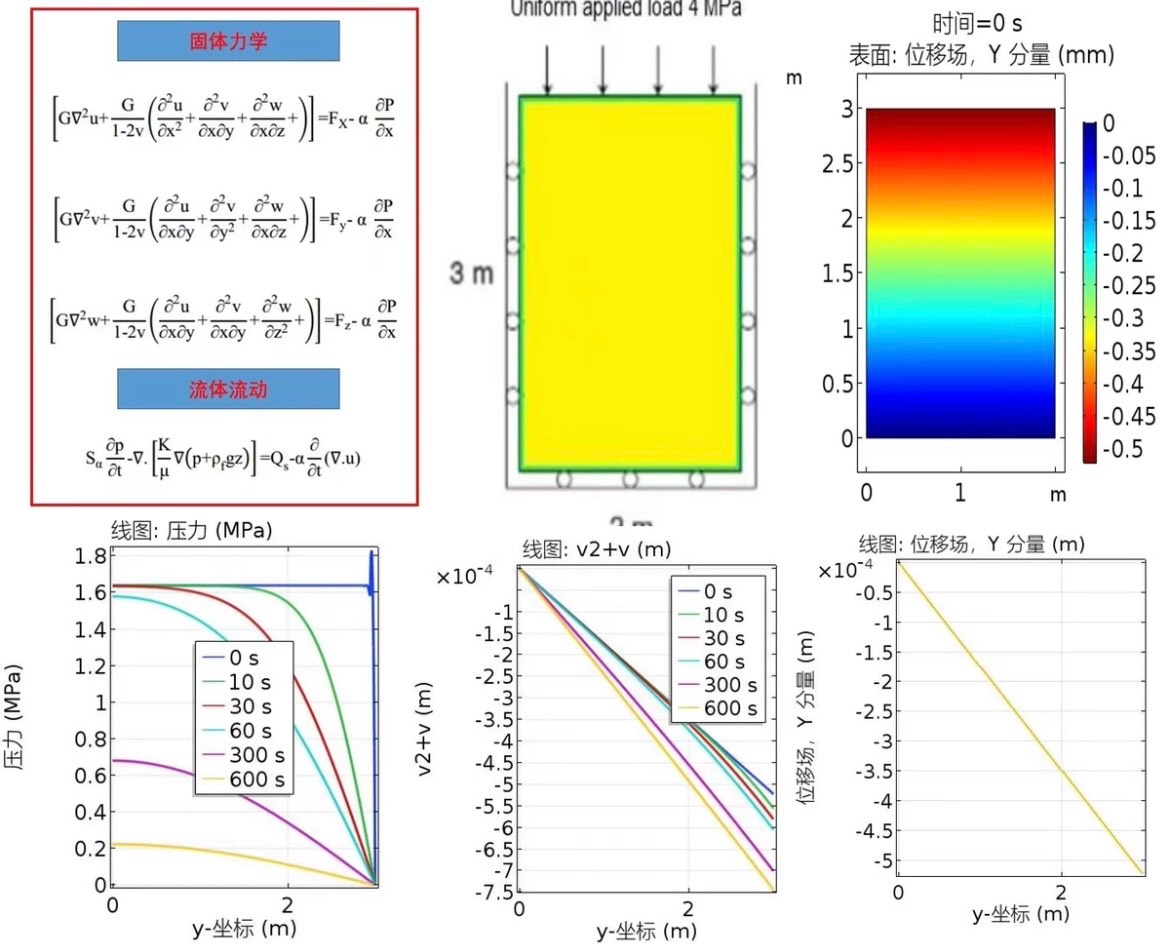

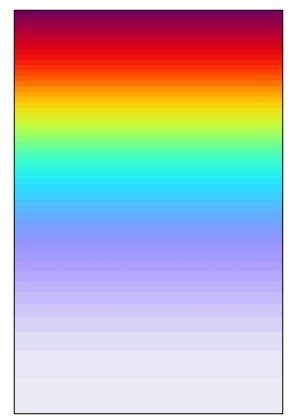

位移结果显示，固体骨架在流体压力作用下发生变形。在固定边界处，位移为0；而在区域内部，位移方向与流体压力方向相关。随着时间增加，位移逐渐达到稳定状态，这是因为固体骨架的变形与流体压力达到了一种平衡。

通过这个Comsol多孔介质流固耦合案例，我们清晰地看到了孔压和位移的时空演化特征。这种深入的理解有助于我们在实际工程中更好地设计和分析相关系统，避免因流固耦合效应带来的潜在问题。希望大家也能尝试用Comsol去探索更多有趣的流固耦合现象。
