COMSOL电缆温度场与载流量仿真的电磁热-流耦合模型研究

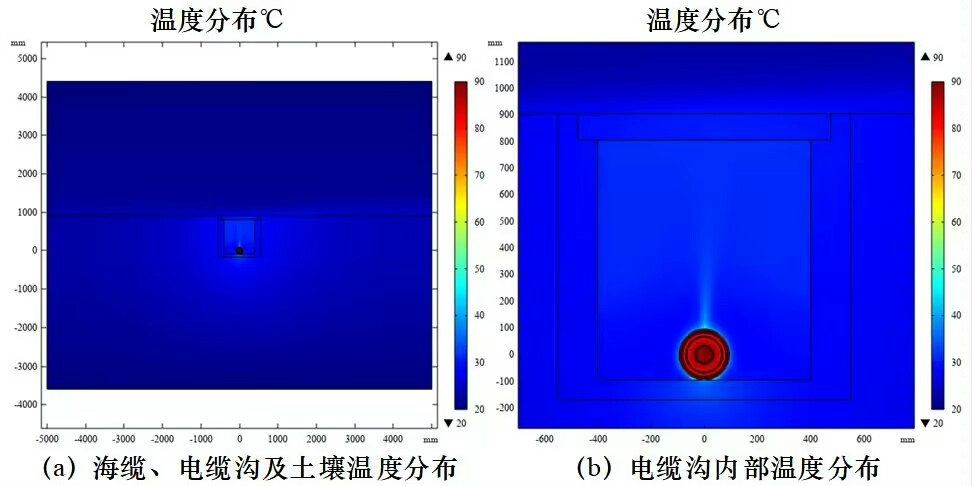

comsol电缆温度场仿真，电缆载流量仿真 单芯电力电缆/海底电缆载流量COMSOL仿真，电缆/海缆温度瞬态仿真模型 电磁热，电磁-热-流耦合 埋设，铺设，电缆沟，管道，J型管敷设

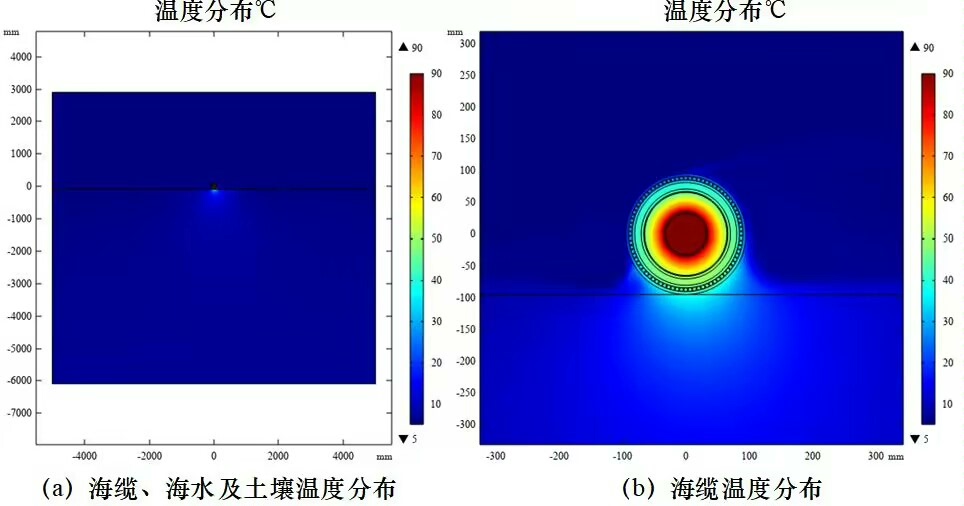

电缆温度场仿真这事吧，玩过的人都知道有多上头。特别是海底电缆这种埋在淤泥里、泡在海水里的玩意儿，电磁场和温度场搅和在一起，搞不好仿真结果能比实际温度飘出十度开外。去年帮某海上风电项目做载流量验证，愣是发现他们原始设计的热边界条件把海床当钢板处理了，难怪实测数据总对不上号。

COMSOL里搞电缆仿真最核心的是多物理场耦合。比如这个电磁-热-流三明治模型，得先给电缆芯层叠好材料属性。导体用铜的话，别忘了勾选温度相关电导率参数，这玩意在瞬态分析里能带来15%的误差差。有个骚操作是直接在材料属性里用分段函数：

sigma = 5.96e7/(1 + 0.00393*(T[1/K] - 293.15));

这公式能把铜的电导率随温度变化整得明明白白。不过要注意单位换算，K和℃别搞混了，新手容易在这里翻车。

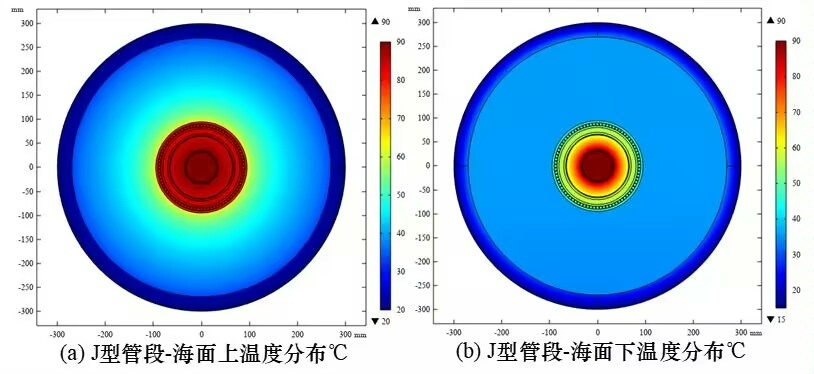

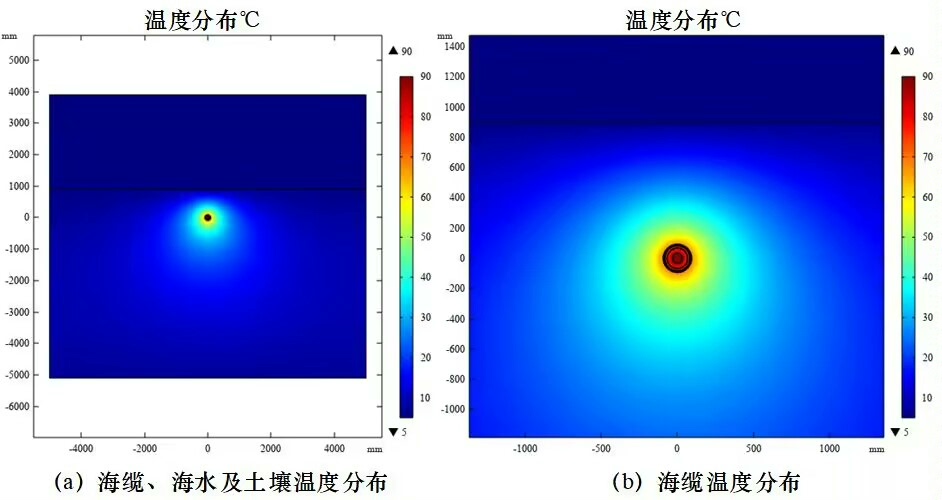

敷设方式对散热影响贼大。像管道敷设时得考虑空气自然对流，J型管入水那段得设置流体-固体传热边界。最近在搞埋地电缆的热潮散仿真，发现土壤导热系数设置不当会直接导致载流量算高20%。建议用COMSOL内置的多孔介质模块，把土壤湿度影响考虑进去：

k_soil = 0.5 + 0.3*exp(-0.01*(time/hour)) // 随时间变化的土壤导热系数

瞬态仿真最考验网格质量。建议在绝缘层和铠装层交接处做边界层网格，特别是XLPE材料的热容突变点。有个坑是时间步长设置，电磁场和温度场的时间尺度差三个数量级，用分离式求解器比全耦合快得多。见过有人用事件接口捕捉雷电冲击后的温度波动，那波形抖得跟心电图似的。

载流量计算有个隐藏技巧：在电磁场模块里先跑稳态电流分布，然后冻结这个电磁热源导入到瞬态热分析。这样做既能保证精度，又能节省60%计算时间。最近发现用参数化扫描功能批量跑不同敷设深度的载流量，出图时用粒子群算法找最优解，比手工调参高效多了。

海底电缆的流固耦合最难搞。特别是涡流损耗引发的温度场畸变，需要开磁流体模块。有个项目模拟洋流冲刷时的散热，发现当流速超过1.5m/s时，载流量能提升12%。不过要注意流体域的入口边界别设成固定流速，应该用压力出口配合滑移壁面条件，否则回流现象会让求解器直接崩溃。
