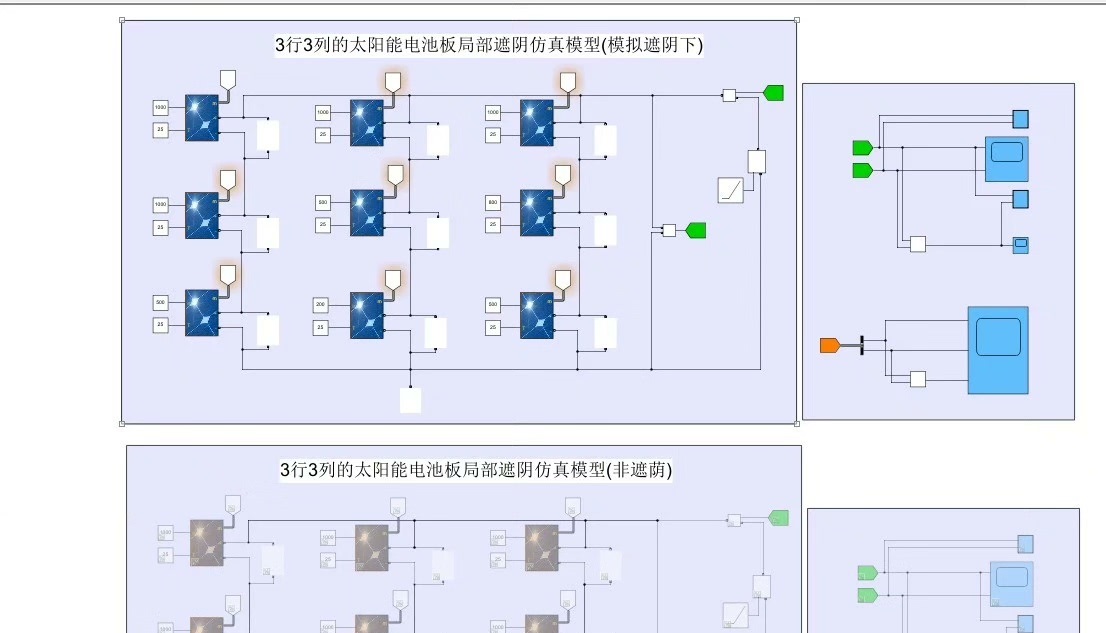

3行3列的太阳能电池板局部遮阴仿真模型 可自己更改光照强度,十分方便 由于光伏电池的非线性受控电流源的特性,串联光伏阵列和并联光伏阵列在阴影条件下的输出特性是不同的。 当串联光伏阵列处于强阴影遮蔽时,即部分光伏电池辐照度严重降低时,光伏输出曲线更容易出现多峰值,当串联光伏阵列处于弱阴影遮蔽时,输出曲线虽无明显的多峰值,其曲线仍会出现极点 分别仿真串联模型在阴影时与无遮阴时的I-U特性曲线和P-U特性曲线。
先上核心代码,整个电池模型用单二极管方程硬刚:
def pv_cell(Iph, Is, Rs, Rsh, n, Vt, V):
# 牛顿迭代法解电流方程
I = Iph # 初始值
for _ in range(20):
diode = Is * (np.exp((V + I*Rs)/(n*Vt)) - 1)
I_new = Iph - diode - (V + I*Rs)/Rsh
if abs(I_new - I) < 1e-6:
break
I = I_new
return min(I, Iph) # 电流不可能超过光生电流
这个函数相当于每个电池单元的黑匣子,Iph是光生电流(和光照强度正相关),Rs是串联电阻。注意那个min函数可不是摆设,实际电池反向电流受物理限制。

接下来给九宫格电池排兵布阵:
class PVArray:
def __init__(self, irradiance):
self.cells = [PVCell(irradiance[i]) for i in range(9)] # 9个独立单元
def series_output(self, V_total):
# 串联时总电压分配到各单元,电流取最小值
I_list = []
for cell in self.cells:
V_cell = V_total / 9 # 平均分压
I = cell.calculate_current(V_cell)
I_list.append(I)
return min(I_list) # 木桶效应
重点在串联时的电流取最小值这个操作,好比水管最细处决定流量。当某个电池被阴影暴击,它的Iph暴跌,直接成为整个链条的瓶颈。
咱们先看全光照(1000W/m²)的情况:
# 正常工况
full_sun = [1000]*9
normal_array = PVArray(full_sun)
voltage = np.linspace(0, 45, 200)
current = [normal_array.series_output(v) for v in voltage]
power = [v*i for v,i in zip(voltage, current)]
输出曲线像座标准小山包(图1),最大功率点约在32V附近。这时候系统就像个听话的乖宝宝,MPPT算法能轻松找到最佳工作点。

重点戏来了,局部遮阴整起!搞个强阴影场景:中间三个单元辐照度掉到200W/m²
# 中心强阴影
shade_pattern = [1000,1000,1000,
1000,200,1000,
1000,1000,1000]
shaded_array = PVArray(shade_pattern)

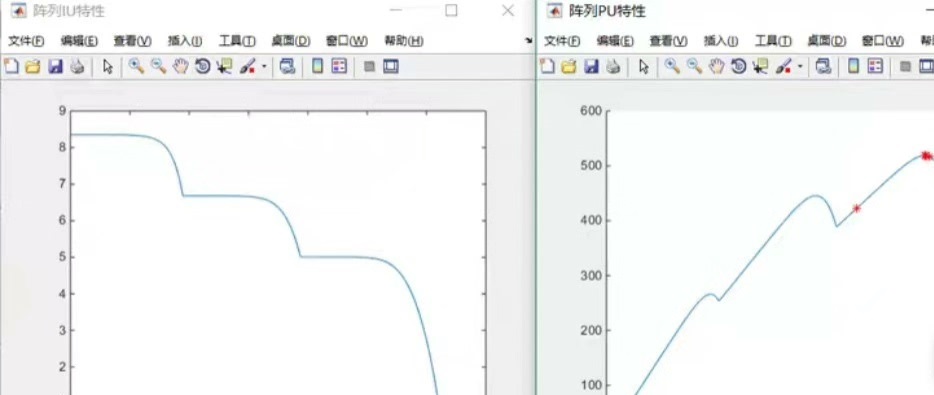

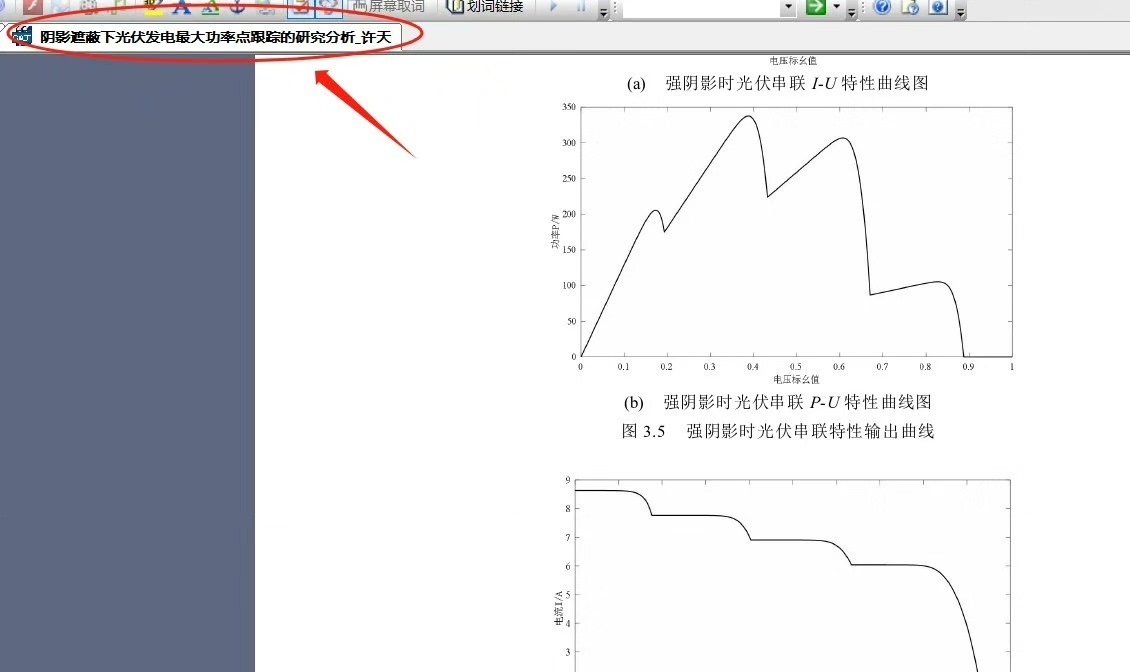

这时候的I-U曲线开始表演杂技(图2),出现明显的双峰现象。第一个峰值在12V附近,对应被阴影电池的极限输出;第二个在28V左右,是正常电池的残余输出。这时候传统MPPT算法容易卡在低功率的局部最优,就像导航软件把你导进死胡同。
换成弱阴影(中间三个降到800W/m²):
# 边缘弱阴影
weak_shade = [1000,800,1000,
800,500,800,
1000,800,1000]
曲线虽然没出现明显双峰(图3),但在18-24V区间有个功率平台区。这就像开车遇到缓坡,油门踩到底车速却变化不大,MPPT需要更精细的扫描步长。

最后甩个对比图(图4),三条功率曲线同框竞技。阴影导致的功率塌陷肉眼可见,强阴影时最大功率只剩正常情况的1/3。这也解释了为什么实际光伏系统要加旁路二极管——相当于给每个电池单元准备逃生通道,防止被猪队友拖累得太惨。
代码包里准备了交互滑块,拖动就能实时看不同阴影模式的影响(图5)。调参时发现个反直觉现象:有时候适当增加阴影面积反而能提升总输出功率,因为改变了系统的最佳工作点,这或许能给光伏阵列布局提供新思路?
