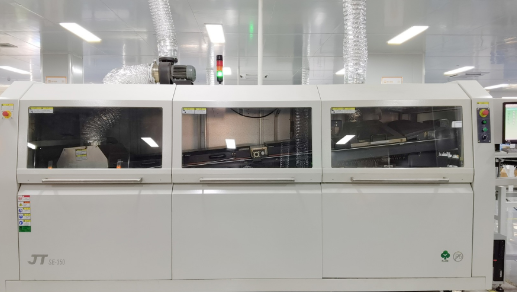

PCB波峰焊机参数设置：核心参数与产品适配技巧

波峰焊机的参数设置直接决定焊点质量，不同 PCB 产品（如元件类型、PCB 厚度、焊料类型）需匹配不同的参数组合。若参数设置不当，易出现虚焊、桥连、焊点拉尖等问题。本文结合实际生产案例，详细拆解预热温度、波峰温度、传输速度、助焊剂喷涂四大核心参数的设置逻辑，提供不同产品的参数适配方案，帮助操作人员掌握参数优化技巧。

一、四大核心参数的设置逻辑与影响因素

（一）预热温度：控制 “梯度升温”，避免热应力

预热温度并非单一数值，而是根据 PCB 厚度、元件密度、助焊剂类型设置 “多区梯度温度”，核心目标是使 PCB 表面温度均匀上升至 80-120℃（无铅焊接可适当提高至 90-130℃），且温差不超过 10℃。

影响因素：

• PCB 厚度：厚板（如 2.0mm 以上）导热慢，需提高预热温度（如一区 90℃、二区 110℃、三区 130℃），延长预热时间（通过降低传输速度实现）；薄板（如 1.0mm 以下）导热快，需降低预热温度（一区 80℃、二区 95℃），避免温度过高导致 PCB 变形；

• 元件密度：元件密集的 PCB（如每平方厘米≥5 个元件）散热慢，预热温度需降低 5-10℃，防止局部温度过高损坏元件；

• 助焊剂类型：免清洗助焊剂活性温度较低（通常 80-100℃），预热温度需控制在 80-100℃；松香助焊剂活性温度较高（100-120℃），预热温度需提升至 100-120℃。

设置案例：

• 厚板 PCB（2.0mm，插件 + 贴片混合）：预热一区 90℃、二区 110℃、三区 130℃，传输速度 1.0m/min（预热时间约 60s）；

• 薄板 PCB（0.8mm，以贴片为主）：预热一区 80℃、二区 95℃，传输速度 1.2m/min（预热时间约 40s）。

判断标准：

预热效果可通过 “手指触摸测试”（焊接后 PCB 表面无明显烫手，但能感受到温热）或 “助焊剂状态观察”（PCB 离开预热区后，助焊剂呈半透明状，无明显流淌或干涸）判断。若助焊剂干涸（呈白色粉末），说明预热温度过高；若助焊剂流淌（聚集在 PCB 边缘），说明预热温度过低。

（二）波峰温度：匹配焊料熔点，确保焊料润湿

波峰温度需根据焊料类型设置，核心是使熔融焊料温度高于焊料熔点 20-40℃，确保焊料具有良好的流动性与润湿性。

常见焊料类型与温度设置：

• 共晶焊料（Sn63Pb37）：熔点 183℃，波峰温度设置为 200-220℃（常规场景 210℃，元件密集时 200℃，厚板时 220℃）；

• 无铅焊料（Sn96.5Ag3.0Cu0.5，SAC305）：熔点 217℃，波峰温度设置为 235-255℃（常规场景 245℃，精细元件 235℃，厚板 255℃）；

• 无铅焊料（Sn99.3Cu0.7）：熔点 227℃，波峰温度设置为 245-265℃（常规场景 255℃）。

影响因素：

• 焊料氧化程度：焊料氧化严重（氧化渣占比≥5%）时，需提高波峰温度 5-10℃，弥补氧化对焊料流动性的影响；

• 元件引脚材质：铜引脚（导热快）需正常波峰温度；铁镍合金引脚（导热慢）需提高波峰温度 5-10℃，确保引脚充分加热；

• 焊点大小：大焊点（如连接器引脚，焊盘面积≥5mm²）需提高波峰温度 5-10℃，延长焊料凝固时间，避免焊点内部产生空隙。

设置案例：

• 共晶焊料焊接连接器 PCB（大焊点）：波峰温度 220℃，传输速度 0.9m/min（波峰接触时间约 1.2s）；

• SAC305 无铅焊料焊接精细贴片 PCB（QFP 引脚间距 0.6mm）：波峰温度 235℃，传输速度 1.1m/min（波峰接触时间约 1.0s）。

判断标准：

波峰温度是否合适，可通过焊点外观判断：温度适宜时，焊点呈光亮的银白色，圆角饱满，无拉尖；温度过高时，焊点呈暗灰色（焊料氧化），PCB 基材轻微变色；温度过低时，焊点呈灰白色（焊料未充分润湿），存在虚焊或焊点不饱满。

（三）传输速度：平衡 “效率与质量”，控制接触时间

传输速度决定 PCB 在各工序的停留时间（预热时间、波峰接触时间），常规设置范围 0.8-1.5m/min，核心是确保波峰接触时间为 0.8-1.5s（共晶焊料 0.8-1.2s，无铅焊料 1.0-1.5s）—— 接触时间过短，焊料未充分润湿；过长，焊料过度氧化，元件易损坏。

影响因素：

• 波峰接触时间需求：大焊点需 longer 接触时间（1.2-1.5s），需降低传输速度（如 0.8-1.0m/min）；小焊点（如 0402 贴片元件）需 shorter 接触时间（0.8-1.0s），可提高传输速度（1.2-1.5m/min）；

• 预热时间需求：厚板需 longer 预热时间，需降低传输速度；薄板需 shorter 预热时间，可提高传输速度；

• 产能需求：批量生产时，在保证质量的前提下，可适当提高传输速度（如 1.2-1.5m/min），但不得超过设备最大速度（通常 2.0m/min）。

设置案例：

• 批量生产消费类 PCB（0603 贴片 + 插件混合，共晶焊料）：传输速度 1.2m/min，预热时间约 50s，波峰接触时间 1.0s；

• 小批量生产工业 PCB（厚 2.0mm，大焊点，无铅焊料）：传输速度 0.9m/min，预热时间约 67s，波峰接触时间 1.3s。

判断标准：

传输速度是否合适，可通过 “焊点连续性” 判断：速度适宜时，焊点无桥连、无虚焊；速度过快时，焊点虚焊增多（接触时间不足）；速度过慢时，相邻焊点桥连（焊料未及时滴落），且元件引脚出现 “焊料爬伸过高”（超过引脚长度的 1/2）。

（四）助焊剂喷涂：控制 “量与均匀性”，避免残留与桥连

助焊剂喷涂参数包括喷涂压力（0.1-0.3MPa）、喷涂宽度（与 PCB 宽度匹配）、喷涂量（0.5-1.0mg/cm²），核心是确保助焊剂均匀覆盖所有焊盘，无漏喷、多喷。

影响因素：

• PCB 焊盘密度：高密度焊盘（如每平方厘米≥8 个焊盘）需提高喷涂压力（0.2-0.3MPa），缩小喷嘴与 PCB 间距（10-15mm），确保助焊剂进入缝隙；低密度焊盘需降低压力（0.1-0.2MPa），增大间距（15-20mm），避免过量；

• 助焊剂粘度：高粘度助焊剂（如松香基助焊剂）需提高喷涂压力（0.25-0.3MPa），防止喷嘴堵塞；低粘度助焊剂（如免清洗助焊剂）需降低压力（0.1-0.15MPa），避免流淌；

• PCB 表面平整度：不平整 PCB（如带有散热片）需采用 “多点喷涂” 或 “可调式喷嘴”，确保凹陷区域也能覆盖助焊剂。

设置案例：

• 高密度 PCB（QFP+0402 贴片，免清洗助焊剂）：喷涂压力 0.15MPa，喷嘴间距 15mm，喷涂量 0.6mg/cm²；

• 带散热片的工业 PCB（插件为主，松香助焊剂）：喷涂压力 0.25MPa，喷嘴间距 12mm，喷涂量 0.9mg/cm²。

判断标准：

喷涂效果可通过 “白纸测试”（将白纸放在 PCB 下方，喷涂后观察白纸上的助焊剂痕迹）判断：均匀喷涂时，白纸上的痕迹呈均匀雾状，无明显斑点或空白；漏喷时，白纸上存在空白区域；过量时，白纸上的痕迹呈液滴状，PCB 边缘有助焊剂流淌。

二、不同类型 PCB 的参数适配方案

（一）消费类 PCB（如电视机主板，插件 + 贴片混合，共晶焊料）

• 预热温度：一区 85℃、二区 100℃、三区 115℃（PCB 厚度 1.6mm，元件密度中等）；

• 波峰温度：210℃（常规焊点，无大尺寸元件）；

• 传输速度：1.3m/min（产能优先，波峰接触时间约 0.9s）；

• 助焊剂喷涂：压力 0.18MPa，量 0.7mg/cm²（松香助焊剂，焊盘密度中等）。

（二）工业类 PCB（如变频器主板，厚 2.0mm，大焊点，无铅焊料 SAC305）

• 预热温度：一区 95℃、二区 115℃、三区 135℃（厚板导热慢，需梯度升温）；

• 波峰温度：250℃（大焊点，确保焊料充分润湿）；

• 传输速度：0.9m/min（波峰接触时间约 1.4s，预热时间约 67s）；

• 助焊剂喷涂：压力 0.25MPa，量 0.9mg/cm²（高粘度助焊剂，大焊盘需足量）。

（三）精细贴片 PCB（如手机主板，QFP 引脚间距 0.5mm，无铅焊料）

• 预热温度：一区 80℃、二区 95℃（薄板 1.0mm，元件密集，避免高温）；

• 波峰温度：235℃（精细元件，防止温度过高导致引脚桥连）；

• 传输速度：1.4m/min（波峰接触时间约 0.8s，减少焊料停留时间）；

• 助焊剂喷涂：压力 0.12MPa，量 0.5mg/cm²（低粘度免清洗助焊剂，避免残留导致桥连）。

（四）汽车电子 PCB（如车载导航主板，耐高温元件，无铅焊料 Sn99.3Cu0.7）

• 预热温度：一区 90℃、二区 110℃、三区 125℃（元件耐温高，可适当提高预热温度）；

• 波峰温度：255℃（焊料熔点高，需足够温度确保流动性）；

• 传输速度：1.1m/min（波峰接触时间约 1.1s，平衡质量与产能）；

• 助焊剂喷涂：压力 0.2MPa，量 0.8mg/cm²（耐高温助焊剂，适应高波峰温度）。

​

三、参数优化的实用技巧

“单因素调整法”：若出现焊接问题，如虚焊，先单独调整波峰温度（±5℃），观察焊点变化；若无改善，再调整传输速度（±0.1m/min），避免多参数同时调整导致无法定位原因；

“参数存储与调用”：针对不同产品，将优化后的参数存储在设备中（如 “消费类 PCB-01”“工业类 PCB-02”），下次生产时直接调用，减少重复调试时间；

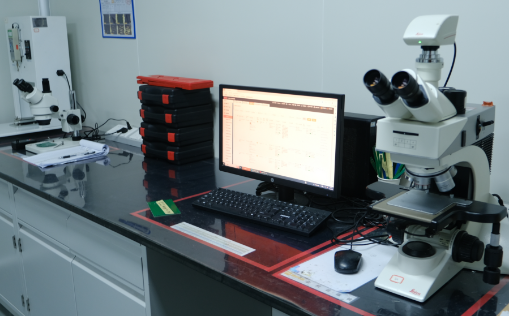

“小批量试焊验证”：批量生产前，先试焊 5-10 片 PCB，通过外观检查（放大镜观察焊点）与电气测试（通断测试）验证参数是否合适，确认无误后再批量生产；

“定期校准参数”：每周使用温度测试仪（如热电偶温度计）校准预热区与波峰温度（误差超过 ±3℃时调整），每月校准传输速度（误差超过 ±0.05m/min 时调整），确保参数准确性。
