阻抗匹配是射频电路板设计的 “核心技术”—— 高频信号在阻抗突变处会发生反射（如 50Ω 传输线连接 75Ω 负载，反射系数达 0.2，回波损耗 - 13.98dB），导致信号叠加失真、传输效率下降。射频电路板的阻抗匹配需实现 “源阻抗 = 传输线阻抗 = 负载阻抗”（典型值 50Ω，视频 / 射频场景 75Ω），确保反射系数≤0.1（回波损耗≤-20dB），信号传输效率≥90%。若匹配不当，不仅会增加插入损耗，还可能损坏射频器件（如功率放大器因反射功率过载烧毁）。今天，我们解析阻抗匹配的核心原理、常见匹配网络、设计要点与实操案例，帮你掌握射频板阻抗控制关键技术。

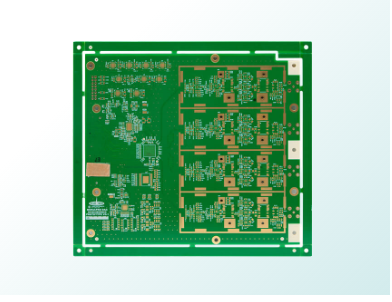

一、阻抗匹配核心原理与关键指标

1. 核心原理

高频信号传输中，当传输线阻抗（Z0）与源阻抗（Zs）、负载阻抗（ZL）完全相等时，信号无反射，全部能量传输至负载；若存在阻抗不匹配（如 Z0=50Ω，ZL=75Ω），部分信号会反射回源端，形成驻波（驻波比 VSWR=ZL/Z0，理想 VSWR=1，实际需≤1.5）。阻抗匹配的本质是通过设计 “匹配网络”，补偿负载与传输线的阻抗差异，使等效负载阻抗等于 Z0。

2. 关键指标

回波损耗（RL）：≤-20dB（反射系数≤0.1），优质射频板需≤-25dB；

驻波比（VSWR）：≤1.5（对应 RL=-23dB），高频场景需≤1.2；

阻抗控制精度：±5%（如 50Ω 阻抗，允许范围 47.5-52.5Ω），毫米波场景需 ±3%。

二、射频电路板常见阻抗匹配网络设计

1. 微带线阻抗控制（基础匹配）

设计要点：①根据基材参数（h=1.6mm，εr=3.48）计算线宽（如 50Ω 微带线 W≈1.8mm）；②用电磁仿真软件（如 ADS、HFSS）优化，确保阻抗偏差≤±3%；③布线时保持线宽均匀，避免突变（如线宽从 1.8mm 骤变为 2.5mm，阻抗从 50Ω 降至 42Ω，回波损耗恶化至 - 12dB）；④微带线与器件引脚过渡处做圆弧倒角（R≥0.5mm），减少阻抗突变；⑤控制微带线粗糙度（Ra≤0.1μm），降低趋肤损耗导致的阻抗偏移。

2. λ/4 阻抗变换器（窄带匹配）

适用于负载阻抗与传输线阻抗纯电阻不匹配的场景（如 50Ω 传输线匹配 75Ω 负载），利用 λ/4 传输线的阻抗变换特性（Z0²=Zin×ZL），公式为：Z0_λ/4 = √(Z0×ZL)

设计要点：①计算匹配段阻抗（如 50Ω 匹配 75Ω，Z0_λ/4≈61.2Ω）；②根据基材参数计算 λ/4 段线宽（如 Rogers 4350 基材，h=1.6mm，61.2Ω 线宽≈1.2mm）；③匹配段长度 =λ0/(4×√εr_eff)（λ0 为自由空间波长，如 10GHz 时 λ0=30mm）；④适用频率范围窄（相对带宽≤10%），适合单频段射频设备（如 28GHz 毫米波基站）。

3. LC 匹配网络（宽带匹配）

通过电感、电容的电抗补偿负载的容性 / 感性分量，实现宽频段阻抗匹配（相对带宽≥20%），常见拓扑有 “π 型”“T 型”“L 型”。

设计要点：①用 Smith 圆图工具（如 ADS Smith Chart Utility）计算 LC 参数（如 50Ω 匹配 100+j50Ω 负载，需串联 1.6nH 电感 + 并联 2.1pF 电容）；②选用高频低 Q 值元件（如 NP0 电容、空气芯电感），避免元件寄生参数影响匹配效果；③LC 元件与传输线间距≤1mm，减少寄生电感（≤0.1nH）；④仿真时需计入元件封装寄生参数（如 0402 封装电容寄生电感≈0.3nH），确保匹配精度。

4. 实操案例：50Ω 传输线匹配 75Ω 负载

需求：10GHz 频段，50Ω 微带线匹配 75Ω 天线负载，要求 VSWR≤1.2（RL≤-20dB）；
方案：采用 λ/4 阻抗变换器 + 微带线优化；
步骤：①计算 λ/4 段阻抗 Z0_λ/4=√(50×75)≈61.2Ω；②Rogers 4350 基材（h=1.6mm）下，61.2Ω 线宽≈1.2mm，长度 = 30mm/(4×√((3.48+1)/2))≈5.2mm；③仿真优化：匹配段与主传输线过渡处做 0.8mm 圆弧，VSWR 从 1.4 降至 1.15；④实测验证：插入损耗≤0.3dB/100mm，RL≤-22dB，满足要求。

5. 常见问题与解决方案

问题 1：阻抗偏差超 ±8%（如设计 50Ω，实测 54Ω）原因：基材 εr 波动（如实际 εr=3.6，设计值 3.48）、线宽蚀刻偏差（+0.1mm）；解决方案：①选用 εr 公差≤±0.05 的基材；②蚀刻工艺控制线宽偏差≤±0.03mm；③预留阻抗微调余量（线宽两侧各留 0.1mm 可调空间）。
问题 2：温变后阻抗漂移（-40℃~85℃变化 5Ω）原因：基材 CTE 与铜箔不匹配，温变导致线宽 / 线距变化；解决方案：选用 CTE≤12ppm/℃的基材（如 Rogers 5880），铜箔厚度≥2oz，增强结构稳定性。
