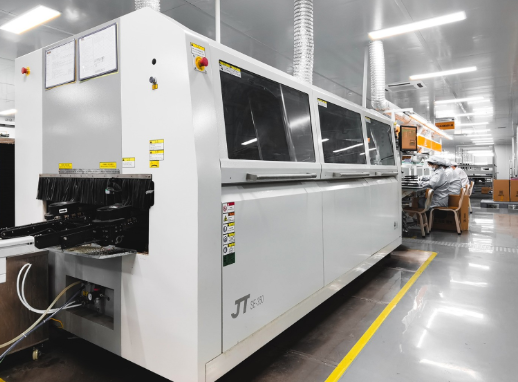

PCB 波峰焊机基础认知：原理、结构与适用场景

在 PCB 批量焊接生产中，波峰焊机凭借高效、稳定的特点，成为贴片元件与插件元件焊接的核心设备。对于电子制造从业者，尤其是新手操作人员，掌握波峰焊机的基础原理、核心结构与适用场景，是安全、高效使用设备的前提。本文将从基础概念入手，拆解波峰焊机的工作逻辑与硬件构成，明确其适用范围与局限性，为后续操作奠定认知基础。

一、波峰焊机的核心工作原理

波峰焊机的本质是通过 “熔融焊料形成流动波峰，PCB 与波峰接触实现焊点成型” 的过程，核心原理可分为四个关键阶段，各阶段协同确保焊接质量：

（一）焊料熔融与波峰形成

波峰焊机的核心部件 —— 焊料槽内装有焊料（常见 Sn63Pb37 共晶焊料或无铅焊料 Sn96.5Ag3.0Cu0.5），通过槽内的加热管将焊料加热至熔融状态（共晶焊料熔点 183℃，无铅焊料熔点 217-227℃）。同时，焊料槽底部的搅拌装置（通常为螺旋桨或喷射泵）推动熔融焊料向上流动，经波峰喷嘴形成稳定的 “波峰”—— 常见的波峰形态有 “单波峰”（适用于简单插件焊接）与 “双波峰”（第一波为湍流波，去除焊盘氧化层；第二波为层流波，形成光滑焊点）。

（二）PCB 预热处理

在接触波峰前，PCB 需经过预热区（由红外加热管或热风加热器构成）进行预热，温度通常控制在 80-120℃（根据 PCB 厚度与元件类型调整）。预热的核心作用有三点：一是去除 PCB 与元件引脚表面的水分和助焊剂中的溶剂，避免焊接时因水分蒸发产生气泡，导致虚焊；二是使 PCB 温度均匀上升，减少焊接时的温差应力，防止 PCB 变形（尤其是多层 PCB 或薄型 PCB）；三是提前激活助焊剂，增强其去除氧化层的能力。

（三）助焊剂喷涂

预热后的 PCB 进入助焊剂喷涂区，通过喷雾嘴（气动雾化或超声波雾化）将助焊剂均匀喷涂在 PCB 的焊盘与元件引脚上。助焊剂的主要成分是松香树脂、活化剂与溶剂，其作用是：在焊盘表面形成保护膜，防止焊接过程中二次氧化；降低焊料表面张力，促进焊料在焊盘上润湿铺展；溶解焊盘与引脚表面的氧化层，确保焊料与金属基材良好结合。喷涂量需严格控制，通常每平方厘米焊盘喷涂 0.5-1.0mg，过多易导致焊点桥连，过少则无法有效去除氧化层。

（四）波峰接触与焊点成型

喷涂助焊剂的 PCB 由传输导轨输送至波峰上方，按照预设的角度（通常 3-5°，便于焊料回流与多余焊料滴落）和速度（0.8-1.5m/min）与波峰接触。熔融焊料在助焊剂作用下，沿元件引脚爬升并填充焊盘与引脚之间的间隙，形成 “焊锡 fillet”（焊点圆角）。当 PCB 离开波峰后，焊料在空气中快速冷却凝固（冷却时间通常 0.5-1s，可通过冷却风扇加速），完成焊点成型。

二、波峰焊机的核心结构组成

波峰焊机的结构围绕 “焊料流动 - PCB 传输 - 温度控制 - 质量保障” 四大功能设计，主要包括六大核心部件，各部件的性能直接影响焊接效果：

（一）焊料槽组件

焊料槽是储存与加热焊料的核心部件，通常由不锈钢材质（316L，耐焊料腐蚀）制成，容积根据设备型号分为 100L（小型机）、200-300L（中型机）、400L 以上（大型机）。槽内设有加热管（功率 2-5kW，均匀分布于槽底与侧壁）、温度传感器（PT100 铂电阻，精度 ±1℃）与波峰生成装置：单波峰设备配备 “喷射式喷嘴”，双波峰设备则包含 “湍流波喷嘴”（锯齿状，产生紊乱波峰）与 “层流波喷嘴”（平滑弧形，形成稳定波峰）。部分高端设备还设有焊料净化装置（如氮气保护系统，减少焊料氧化；过滤装置，去除焊料中的杂质）。

（二）传输系统

传输系统负责将 PCB 平稳输送至各工序，主要由传输导轨、驱动电机与调宽机构组成。传输导轨分为 “链条式”（适用于刚性 PCB）与 “网带式”（适用于柔性 PCB 或薄型 PCB），导轨宽度可通过手动或电动调宽（调整范围 50-300mm，适配不同尺寸 PCB）。驱动电机采用步进电机或伺服电机，转速可调（对应传输速度 0.5-2.0m/min），确保 PCB 传输平稳无抖动 —— 若传输抖动，易导致焊点偏移或桥连。此外，导轨还可调整倾斜角度（0-10°），优化焊料与 PCB 的接触效果。

（三）预热系统

预热系统位于焊料槽前方，长度通常为 600-1200mm（根据设备产能设计），分为 1-3 个加热区（独立温控），可实现 “梯度预热”（如一区 80℃、二区 100℃、三区 120℃），避免 PCB 温度骤升。加热方式主要有两种：红外加热（通过红外灯管辐射加热，升温快，适用于 PCB 表面加热）与热风加热（通过加热管加热空气，再由风机吹向 PCB，加热均匀，适用于多层 PCB 或元件密集的 PCB）。部分设备采用 “红外 + 热风” 复合加热，兼顾升温速度与均匀性。

（四）助焊剂喷涂系统

助焊剂喷涂系统由助焊剂罐、输送泵、雾化喷嘴与回收装置组成。助焊剂罐容积通常 5-10L，配备液位传感器（低液位时报警，避免空喷）；输送泵采用隔膜泵（无泄漏，适合腐蚀性助焊剂），控制喷涂压力（0.1-0.3MPa）；雾化喷嘴分为气动式（压缩空气雾化，喷涂范围广，适用于大尺寸 PCB）与超声波式（高频振动雾化，雾滴细腻，适用于精细焊盘）。回收装置通过负压吸附未附着在 PCB 上的助焊剂雾滴，减少浪费与环境污染。

（五）冷却系统

冷却系统位于焊料槽后方，作用是加速焊点冷却凝固，避免焊料因缓慢冷却产生晶粒粗大（影响焊点强度）。常见的冷却方式为强制风冷（通过风扇吹送常温空气，冷却速度适中，适用于多数场景）与水冷（通过冷却水管与风扇结合，冷却速度快，适用于无铅焊料或厚板焊接）。冷却区长度通常 300-600mm，温度控制在室温 + 10-20℃，避免冷却过快导致 PCB 热应力过大。

（六）控制系统

控制系统是波峰焊机的 “大脑”，由 PLC（可编程逻辑控制器）、触摸屏与传感器组成。操作人员通过触摸屏设置参数（预热温度、波峰温度、传输速度、助焊剂喷涂量），PLC 实时接收温度传感器、速度传感器、液位传感器的信号，控制各部件运行。部分高端设备还具备 “参数存储” 功能（可存储 100 组以上参数，适配不同 PCB 产品）、“故障报警” 功能（如温度异常、焊料不足时声光报警）与 “数据追溯” 功能（记录焊接参数与时间，便于质量分析）。

三、波峰焊机的适用场景与局限性

（一）适用场景

波峰焊机主要适用于 “批量焊接插件元件与贴片元件混合的 PCB”，具体场景包括：

消费电子：如电视机主板、洗衣机控制板（插件元件如电阻、电容、连接器，贴片元件如 IC、LED，批量生产需求大）；

工业控制：如变频器主板、PLC 模块（元件密集度中等，对焊点可靠性要求高，双波峰焊接可提升质量）；

汽车电子：如车载导航主板、仪表盘控制板（多为插件与贴片混合，需耐高温焊点，无铅波峰焊适用）；

医疗器械：如血糖仪主板、监护仪模块（元件布局规整，批量小但质量要求高，可通过参数精细调整满足需求）。

（二）局限性

波峰焊机并非适用于所有 PCB 焊接，以下场景需谨慎使用或选择其他焊接方式：

精细间距元件：如 QFP（引脚间距≤0.5mm）、BGA（球栅阵列封装），波峰焊易导致引脚桥连，建议采用回流焊；

热敏元件：如电解电容（耐温≤125℃）、传感器（耐温≤100℃），波峰焊高温易损坏元件，需采用手工焊接或选择性波峰焊；

柔性 PCB：柔性 PCB 在传输过程中易弯曲，导致焊接位置偏移，建议采用专用柔性 PCB 波峰焊机或回流焊；

小批量生产：如研发样品（单次生产 10 片以下），波峰焊机开机预热时间长（通常 1-2 小时），成本高，建议采用手工焊接。

​

四、基础使用误区与规避

新手在接触波峰焊机时，易因认知偏差导致操作失误，需重点规避以下误区：

“焊料温度越高越好”：过高温度（如共晶焊料超过 220℃）会导致 PCB 基材碳化、元件损坏，且焊料氧化速度加快（氧化渣增多，影响焊点质量），需严格按焊料熔点设置温度（共晶焊料 183-200℃，无铅焊料 230-250℃）；

“助焊剂喷涂越多越好”：过量助焊剂会在焊点表面形成残留，导致绝缘性能下降，且易引发桥连（焊料在助焊剂作用下过度铺展），需按焊盘面积控制喷涂量；

“预热可有可无”：跳过预热直接焊接，会导致 PCB 温度骤升（从室温升至 200℃以上），产生热应力变形，且助焊剂溶剂未挥发，焊点易出现气泡，需确保预热温度与时间达标；

“传输速度越快效率越高”：过快传输速度（如超过 2.0m/min）会导致 PCB 与波峰接触时间不足（不足 0.5s），焊料未充分润湿焊盘，易形成虚焊，需根据 PCB 厚度与元件密度调整速度。

总之，波峰焊机的基础认知需围绕 “原理 - 结构 - 场景” 三者结合，明确设备的工作逻辑与适用边界，才能为后续参数设置、操作规范奠定正确方向。
