PCB沉铜工艺关键参数管控：精度与稳定性提升技巧

PCB 沉铜工艺的核心挑战在于实现铜层 “厚度均匀、附着力强、无缺陷”，而这依赖于对关键工艺参数的精准管控。参数波动哪怕在小范围，都可能导致铜层厚度偏差、孔壁空洞、附着力不足等问题。本文聚焦沉铜过程中的核心参数，解析其影响机制与管控技巧，助力提升工艺稳定性。

​

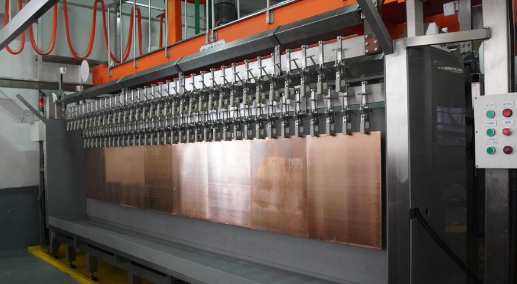

一、沉铜液核心参数管控

铜离子浓度（20-30g/L）：铜离子是铜层沉积的物质基础，浓度过高会导致铜层结晶粗糙、孔隙率增加；浓度过低则沉积速率下降，难以达到目标厚度。管控技巧：采用在线浓度监测仪实时检测，当浓度低于 20g/L 时，按 1:1 比例补加硫酸铜母液，避免一次性大量补加导致浓度突变。

甲醛浓度（5-10g/L）：甲醛作为还原剂，浓度过高会引发副反应生成氧化铜沉淀，污染药液；浓度过低则还原反应不充分，铜层沉积不连续。管控技巧：每 2 小时取样检测一次，采用碘量法滴定，补加时以 “少量多次” 为原则，每次补加量不超过 1g/L。

pH 值（12-13）：pH 值直接影响反应速率，低于 12 时还原反应受阻，铜层沉积缓慢；高于 13 时甲醛易分解，且铜层易出现氧化发黑。管控技巧：用氢氧化钠溶液调节 pH 值，配备自动 pH 控制系统，设定上下限报警（12.0-13.0），避免人工调节的误差。

二、工艺环境参数管控

温度（25-30℃）：温度每升高 1℃，沉铜速率约提升 10%，但温度过高会加速甲醛分解，导致铜层晶粒粗大；温度低于 25℃时，反应速率过慢，孔内易出现 “空心铜”。管控技巧：采用恒温水浴槽控温，温差控制在 ±0.5℃，槽内安装多点温度传感器，避免局部温度不均。

反应时间（15-20 分钟）：时间过短会导致铜层厚度不足（低于 0.5μm），无法保证导通可靠性；时间过长则铜层过厚，易出现应力开裂。管控技巧：根据 PCB 板厚与孔径调整时间，例如 0.3mm 小孔板需延长至 20 分钟，1.0mm 大孔板可缩短至 15 分钟，同时记录每批次反应时间，建立工艺台账。

三、辅助参数管控

药液搅拌速率（10-15r/min）：搅拌不足会导致孔内药液循环不畅，氧气不足引发铜层空洞；搅拌过快则会破坏铜层结晶，导致表面粗糙。管控技巧：采用空气搅拌与机械搅拌结合，空气搅拌压力控制在 0.1-0.2MPa，避免气泡过大冲击孔壁。

活化液钯离子浓度（0.5-1g/L）：钯离子浓度过低会导致催化核心不足，沉铜层无法附着；过高则会增加成本，且易产生钯颗粒残留。管控技巧：每批次活化液使用前检测浓度，使用后过滤回收钯离子，降低损耗。

某汽车电子 PCB 厂商通过建立参数管控体系，将铜层厚度偏差从 ±0.2μm 缩小至 ±0.1μm，附着力合格率从 92% 提升至 99.3%，充分证明精准参数管控的重要性。
