PCB沉铜工艺入门：核心原理与标准化实施流程

PCB 沉铜工艺是多层板制造的关键环节，核心作用是在绝缘基材的孔壁表面沉积一层均匀、致密的化学铜层，实现不同导电层间的电气连通。相较于电镀铜，沉铜无需外接电源，通过化学还原反应完成铜层沉积，其质量直接决定 PCB 的导通可靠性与使用寿命。本文从基础原理出发，拆解标准化实施流程，为工艺入门提供清晰指引。

沉铜工艺的化学原理基于氧化还原反应：在酸性条件下，甲醛（还原剂）将铜离子（Cu²⁺）还原为金属铜（Cu⁰），并沉积在经过活化处理的孔壁表面。核心反应方程式为：CuSO₄ + 2HCHO + 2NaOH → Cu↓ + Na₂SO₄ + 2HCOONa + H₂↑。关键在于孔壁需先形成 “催化核心”—— 通过活化处理吸附钯（Pd）粒子，这些粒子作为反应起点，确保铜层均匀附着，避免出现孔壁无铜、空洞等缺陷。

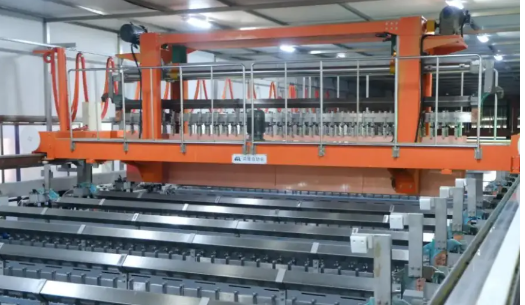

标准化实施流程分为五大关键步骤，每一步都有明确的工艺目的与操作标准：

前处理（除油 + 微蚀）：先通过碱性除油剂（如氢氧化钠溶液）去除孔壁油污、指纹等杂质（温度 45-55℃，时间 3-5 分钟），再用微蚀液（过硫酸钠 + 硫酸体系）轻度蚀刻孔壁铜箔表面（微蚀量 3-5μm），形成粗糙面以提升铜层附着力。此步骤需控制微蚀均匀性，避免局部过度蚀刻导致基材损伤。

中和与水洗：用酸性中和液（如 5% 硫酸溶液）中和残留的碱性除油剂（时间 1-2 分钟），随后进行 3-4 级逆流水洗，确保孔内无化学药剂残留 —— 若残留会导致后续活化失效或铜层剥离。水洗水质需满足电导率≤10μS/cm，避免杂质污染后续药液。

活化处理：将 PCB 浸入钯盐活化液（常用 PdCl₂+ 盐酸体系，浓度 0.5-1g/L），孔壁吸附钯粒子形成催化核心（温度 30-35℃，时间 2-3 分钟）。活化液需定期过滤去除杂质，钯离子浓度低于 0.3g/L 时需及时补加，否则会导致孔壁催化不足，沉铜层不连续。

化学沉铜：核心步骤是将 PCB 浸入沉铜液（硫酸铜 + 甲醛 + EDTA 体系），控制温度 25-30℃，反应时间 15-20 分钟，沉积铜层厚度 0.5-1.0μm。沉铜过程中需持续搅拌药液，确保孔内药液循环，避免因孔内缺氧导致铜层空洞。沉铜液的 pH 值需维持在 12-13 之间，甲醛浓度控制在 5-10g/L，过高易导致铜层粗糙，过低则沉积速率过慢。

后处理（清洗 + 烘干）：沉铜完成后，先经 3 级水洗去除残留药液，再用 50-60℃热风烘干（时间 10-15 分钟），避免水分残留引发铜层氧化。烘干后需抽检铜层附着力，通过胶带剥离测试，确保铜层无脱落现象。

标准化流程的关键控制点在于 “药液稳定性” 与 “水洗充分性”。某 PCB 厂曾因水洗不彻底，导致孔内残留活化液，沉铜后出现铜层鼓包，不良率达 8%；优化水洗流程并增加在线水质监测后，不良率降至 0.5% 以下。
