印制电路板基础通用标准：体系框架与核心规范

印制电路板（PCB）的生产、设计与应用需遵循统一标准，这是保障电子设备兼容性、可靠性与安全性的核心 —— 从消费电子的手机 PCB 到工业设备的伺服驱动 PCB，若脱离标准（如线宽公差超差、材料不达标），可能导致信号传输失效、设备寿命缩短，甚至安全隐患（如短路起火）。PCB 常用标准涵盖国际（IPC、IEC）、国内（GB/T）两大体系，核心围绕 “通用技术要求、材料选型、外观质量” 三大维度，是电子行业的 “通用语言”。今天，我们解析 PCB 基础通用标准的体系框架、核心规范及适用场景，帮你建立系统认知。

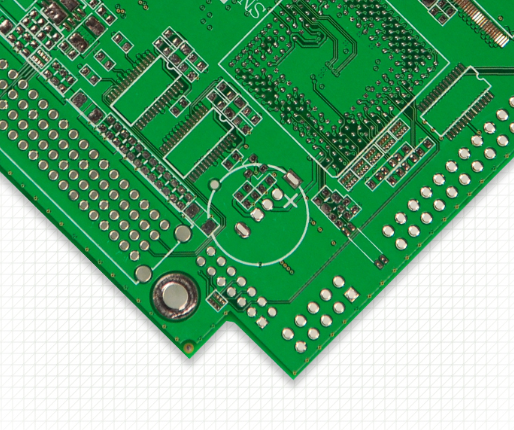

​PCB 基础通用标准的核心体系分为两类：国际标准与国内标准，二者相互补充，部分国内标准等效采用国际标准，方便企业对接全球市场。

• 国际标准体系：以 IPC（电子互连行业协会）和 IEC（国际电工委员会）为核心。IPC 标准是全球 PCB 行业的权威指南，覆盖设计、制造、测试全流程，如《IPC-6012 刚性印制板规范》《IPC-A-610 电子组件可接受性标准》；IEC 标准侧重电气安全与兼容性，如《IEC 60326-2 印制板材料规范》《IEC 61189-2 印制板测试方法》。

• 国内标准体系：以 GB/T（推荐性国家标准）和 SJ/T（电子行业标准）为主，如《GB/T 4677 印制板测试方法》（等效 IEC 61189）、《GB/T 13606 印制电路术语》、《SJ/T 10230 刚性印制板通用规范》，满足国内企业生产、检验与采购需求，同时与国际标准接轨。

基础通用标准的核心规范聚焦三大关键维度：

一是 “材料通用要求”，明确 PCB 基材、镀层、辅料的技术指标：①基材：FR-4 基材需满足 Tg≥130℃（普通级）、170℃（工业级），介电常数 εr≤4.8（1GHz），吸水率≤0.2%（GB/T 4721）；②镀层：沉金镀层厚度≥0.05μm（ENIG 工艺），镀锡镀层厚度≥2μm，附着力剥离强度≥0.3N/mm（IPC-6012）；③辅料：阻焊剂需耐回流焊峰值温度 260℃，无脱落、变色（IEC 60326-8）。

二是 “外观质量标准”，规定 PCB 表面缺陷的判定阈值：①划痕：深度≤基材厚度的 10%，长度≤1mm（Class 2 消费电子）、≤0.5mm（Class 3 工业设备）；②焊盘缺陷：无虚焊、翘皮，直径偏差≤±0.1mm；③孔径：金属化孔孔径公差≤±0.05mm，无堵孔、孔壁镀层空洞（IPC-A-600 印制板外观标准）。

三是 “通用测试方法”，统一检测流程与仪器要求：如基材介电常数测试采用谐振腔法（IEC 61189-2-520），镀层厚度用 X 射线荧光测厚仪（XRF）测量（ASTM B577），外观缺陷通过 20-50 倍显微镜目测（IPC-A-600）。

实际应用中，基础通用标准是企业生产的 “底线要求”。例如某消费电子厂商生产手机 PCB 时，未遵循 IPC-6012 对基材吸水率的要求（实际吸水率 0.3%），导致产品在高湿环境下绝缘电阻下降，短路故障率达 3%；按标准更换低吸水率基材（0.15%）后，故障率降至 0.1%。又如国内 PCB 出口企业需同时满足 GB/T 4677 与 IPC-6012 标准，才能通过海外客户的验货流程，确保产品兼容性。

基础通用标准是 PCB 行业的 “基石”，无论设计、生产还是采购，都需以其为基准，确保产品满足基本的质量与安全要求，为后续细分场景的标准适配打下基础。
