PCB设计制造标准：总结流程管控与参数要求

PCB 的设计与制造是多环节协同的复杂过程 —— 从原理图布局、布线到蚀刻、钻孔、镀层，每个环节的参数偏差（如线宽超差、钻孔偏位）都可能导致 PCB 功能失效。设计制造标准的核心作用是 “规范流程、明确参数阈值、统一验收标准”，确保不同企业生产的 PCB 符合设计意图，且具备可重复性与一致性。今天，我们聚焦 PCB 设计制造的核心标准，解析设计规范、制造工艺要求、关键参数阈值，帮你掌握生产管控的核心要点。

​

一、设计核心标准：《IPC-2221 印制板设计通用规范》

这是全球 PCB 设计的基础标准，明确了设计阶段的通用要求，适用于刚性、柔性及刚柔结合 PCB：

• 布线规范：①线宽线距：普通信号线宽≥0.1mm（1oz 铜箔），电源回路线宽≥1mm（承载 1A 电流），线距≥0.1mm（避免短路）；高密度 PCB（线宽≤0.08mm）需满足 IPC-2222 高密度印制板补充规范；②阻抗控制：高速信号（≥1GHz）布线阻抗公差≤±10%（如 50Ω 传输线，实际 45-55Ω），需通过叠层设计（如微带线、带状线结构）实现；③过孔设计：孔径≥0.3mm（机械钻孔），孔壁铜厚≥25μm，过孔间距≥0.5mm，避免相邻过孔信号串扰。

• 叠层设计：多层 PCB 叠层需对称（如 4 层板：Top - 地 - 电源 - Bottom），减少翘曲（翘曲度≤0.75%）；层间介质厚度≥0.1mm，确保绝缘电阻≥10¹²Ω（500V DC）。

• 封装与布局：元件封装需符合 IPC-7351 封装标准，引脚间距公差≤±0.03mm；发热元件（如功率电阻）与敏感元件（如 MCU）间距≥5mm，避免热干扰。

二、制造工艺核心标准：《IPC-6012 刚性印制板规范》

该标准明确了 PCB 制造的工艺要求与验收指标，是生产检验的核心依据：

• 蚀刻工艺：①线宽公差：普通线宽（0.1-0.5mm）公差≤±0.03mm，细线条（≤0.1mm）公差≤±0.02mm；②蚀刻均匀性：同一 PCB 上线宽偏差≤0.01mm，避免局部蚀刻过度导致线细断裂。

• 钻孔工艺：①孔径精度：金属化孔孔径公差≤±0.05mm，非金属化孔≤±0.1mm；②孔位偏差：任意孔位与设计位置偏差≤0.05mm，无斜孔（倾斜角度≤0.5°）；③孔壁质量：金属化孔壁无空洞、裂纹，镀层覆盖率≥95%（IPC-TM-650 2.6.10 测试）。

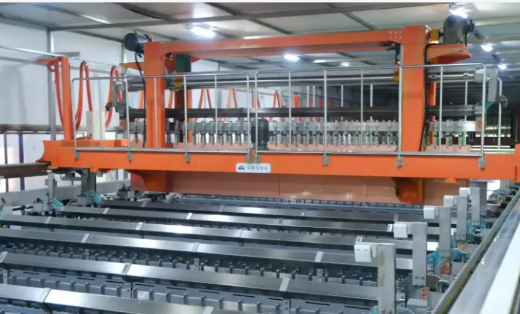

• 镀层工艺：①沉金（ENIG）：金层厚度 0.05-0.1μm，镍层 5-10μm，接触电阻≤100mΩ；②镀锡：镀层厚度 2-5μm，耐回流焊次数≥3 次（峰值 260℃），无锡须（长度≤0.1mm）；③OSP：有机膜厚度 0.2-0.5μm，耐焊接次数≥2 次。

• 阻焊与丝印：①阻焊剂：厚度 10-30μm，无气泡、针孔，附着力≥0.5N/mm（胶带测试无脱落）；②丝印：字符清晰，无模糊、错印，字符高度≥0.8mm，与焊盘间距≥0.1mm（避免遮挡焊盘）。

三、实操案例：标准落地的关键

某 PCB 厂商生产工业控制板时，因未严格执行 IPC-6012 的蚀刻公差要求（实际线宽偏差 0.04mm），导致电源回路阻抗超标，设备工作时发热严重；优化蚀刻参数（调整蚀刻时间与药液浓度），将线宽公差控制在 ±0.02mm 内，发热问题彻底解决。又如某设计公司在高速 PCB 设计中未遵循 IPC-2221 的阻抗控制要求，导致 10GHz 信号插入损耗超 1dB/100mm；按标准优化叠层（增加参考地平面，调整介质厚度）后，插入损耗降至 0.5dB/100mm。

设计制造标准的落地需 “全流程管控”：设计阶段用 CAD 软件（如 Altium、Cadence）按标准设置规则（线宽、间距、阻抗）；生产阶段实时监控关键参数（蚀刻速率、镀液浓度）；检验阶段按标准逐项检测（线宽用二次元影像仪，镀层用 XRF），确保产品符合规范。
