高速PCB阻抗的核心影响因素与精准计算

高速 PCB 阻抗并非固定值，而是受 “走线结构、叠层参数、材料特性” 三大类因素影响 —— 线宽偏差 0.01mm、介质厚度波动 0.02mm、介电常数变化 0.1，都可能导致阻抗偏差超 10%。与低速 PCB 不同，高速 PCB 阻抗计算需兼顾 “理论公式” 与 “工艺偏差”，不能仅凭经验估算。今天，我们解析影响高速 PCB 阻抗的核心因素、精准计算方法与工具应用，结合实际案例帮你掌握从 “参数设定” 到 “阻抗落地” 的全流程方法。

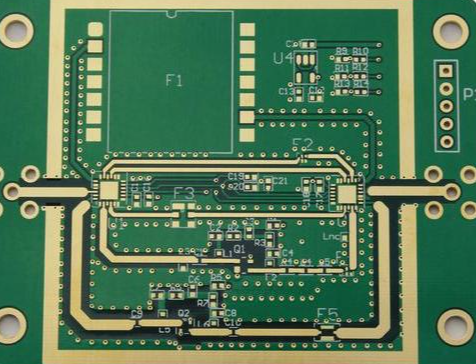

一、影响高速 PCB 阻抗的四大核心因素

高速 PCB 阻抗的本质是 “传输线单位长度的电感（L）与电容（C）比值”，任何影响 L 与 C 的参数，都会直接改变阻抗值。四大核心因素的影响规律与实际案例如下：

1. 介质厚度（H）：信号层与参考地平面的间距

介质厚度是影响阻抗的 “最敏感参数”，与阻抗呈正相关（厚度越大，电容越小，阻抗越高），偏差需控制≤±5%（高频场景≤±3%）。

• 影响规律：介质厚度每增加 10%，特性阻抗约增加 8%-10%；例如，设计介质厚度 0.1mm（特性阻抗 50Ω），若实际厚度增至 0.11mm，阻抗会升至 54.5Ω（偏差 9%）；

• 实际案例：某 5G 基站射频 PCB 的介质厚度设计为 0.12mm（目标阻抗 50Ω），生产时因半固化片（PP）流动不足，实际厚度仅 0.11mm，阻抗降至 46Ω（偏差 8%），导致射频信号衰减增加 0.5dB/m；调整 PP 型号（流动度从 30% 增至 40%）后，厚度恢复 0.12mm，阻抗回归 50Ω±2%。

2. 走线宽度（W）：传输线的横向尺寸

走线宽度与阻抗呈负相关（宽度越大，电容越大，阻抗越低），是阻抗微调的 “核心手段”，线宽偏差需控制≤±5%。

• 影响规律：走线宽度每增加 10%，特性阻抗约降低 5%-7%；例如，0.2mm 宽度对应 50Ω 阻抗，宽度增至 0.22mm，阻抗会降至 47Ω（偏差 6%）；

• 实际案例：某服务器 PCIe 5.0 信号的走线宽度设计为 0.2mm（目标阻抗 100Ω 差分阻抗），蚀刻后宽度缩小至 0.19mm（偏差 5%），差分阻抗升至 106Ω（偏差 6%）；重新设计线宽为 0.21mm，蚀刻后 0.2mm，阻抗恢复 100Ω±3%。

3. 铜箔厚度（T）：传输线的纵向尺寸

铜箔厚度与阻抗呈负相关（厚度越大，电感越小，阻抗越低），主要影响高频信号的 “趋肤效应”（电流集中在导体表面），铜厚偏差需控制≤±10%。

• 影响规律：铜厚每增加 10%，特性阻抗约降低 3%-5%；例如，1oz 铜厚（35μm）对应 50Ω 阻抗，铜厚增至 1.1oz，阻抗会降至 48.5Ω（偏差 3%）；

• 实际案例：某工业控制 PCB 的铜厚设计为 2oz（70μm），生产时电镀电流不足，实际铜厚仅 1.8oz（偏差 10%），特性阻抗从 50Ω 升至 51.5Ω（偏差 3%）；调整电镀电流（从 10A 增至 11A）后，铜厚恢复 2oz，阻抗回归 50Ω±1%。

4. 介电常数（εr）：介质材料的电气特性

介电常数与阻抗呈负相关（εr 越大，电容越大，阻抗越低），不同材料的 εr 差异显著，偏差需控制≤±3%（高频场景≤±2%）。

• 影响规律：介电常数每增加 10%，特性阻抗约降低 4%-6%；例如，普通 FR-4（εr=4.5）对应 50Ω 阻抗，若误用 εr=4.95 的材料（偏差 10%），阻抗会降至 47.5Ω（偏差 5%）；

• 实际案例：某高速 USB4 PCB 选用罗杰斯 RO4350B 材料（εr=3.48，目标阻抗 100Ω 差分阻抗），但供应商错发为 εr=3.65 的批次（偏差 5%），差分阻抗降至 95Ω（偏差 5%）；更换正确材料后，阻抗恢复 100Ω±2%。

二、高速 PCB 阻抗的精准计算方法

高速 PCB 阻抗计算需结合 “理论公式” 与 “专业工具”，避免仅凭经验估算 —— 理论公式用于快速验证，工具仿真用于精准落地。

1.经验公式：快速估算特性阻抗

适用于微带线结构（信号层在 PCB 表层，下方有参考地平面）的特性阻抗快速估算，公式如下（单位：mm，εr 为介电常数，H 为介质厚度，W 为线宽，T 为铜厚）：

Z₀ = (87 / √(εr + 1.41)) × ln (5.98H / (0.8W + T))

• 计算案例：设计 50Ω 特性阻抗，参数为 εr=4.5（FR-4）、H=0.1mm、T=35μm（1oz），代入公式：

Z₀ = (87 / √(4.5 + 1.41)) × ln (5.98×0.1 / (0.8×0.2 + 0.035)) ≈ (87 / 2.43) × ln (0.598 / 0.195) ≈ 35.8 × 1.17 ≈ 42Ω（偏差较大，需调整线宽）；

• 调整线宽：将 W 从 0.2mm 增至 0.25mm，重新计算：

Z₀ ≈ 35.8 × ln (0.598 / (0.8×0.25 + 0.035)) ≈ 35.8 × ln (0.598 / 0.235) ≈ 35.8 × 0.92 ≈ 33Ω（仍偏低）；

• 最终优化：调整 H=0.15mm、W=0.2mm，计算得 Z₀≈50Ω，与目标一致。

2. 专业工具仿真：精准计算与优化

经验公式误差较大（±10%），高频场景需用 PCB 设计软件仿真，精度达 ±3%，常用工具包括 Altium Designer、Cadence Allegro、Mentor Xpedition。

• 仿真步骤：

建立叠层模型：输入介质厚度（H）、介电常数（εr）、铜厚（T），如 “表层 - 0.1mm FR-4（εr=4.5）- 接地层 - 0.2mm FR-4 - 信号层”；

设定阻抗目标：如特性阻抗 50Ω、差分阻抗 100Ω；

仿真与优化：软件自动计算所需线宽（W）与间距（S），并模拟参数偏差的影响（如 H 波动 0.01mm 时的阻抗变化）；

• 仿真案例：某 DDR5 内存 PCB 用 Cadence Allegro 仿真 85Ω 差分阻抗，叠层参数为 H=0.12mm（εr=4.5）、T=35μm，仿真得线宽 0.18mm、间距 0.2mm，实际生产后阻抗 85Ω±2%，与仿真结果一致。

三、计算与设计的核心注意事项

预留工艺余量：设计线宽时需考虑蚀刻损耗（通常蚀刻会使线宽减少 0.01-0.02mm），如目标线宽 0.2mm，设计时需设为 0.21-0.22mm；

优先固定叠层参数：介质厚度、介电常数、铜厚需与 PCB 制造商确认工艺能力（如能否做到 0.1mm±3% 的介质厚度），避免设计参数超出生产能力；

高频信号用低损耗材料：频率≥10GHz 的信号（如 5G 毫米波），需选用低 εr、低损耗材料（如罗杰斯 RO4835，εr=3.48，tanδ=0.003），减少介电常数波动对阻抗的影响。

​

高速 PCB 阻抗计算需 “先定叠层、再算线宽、预留余量”，通过经验公式快速验证、专业工具精准仿真，确保阻抗值稳定在目标范围。
