PCB信号层材料：信号传输的物理基础

在 PCB 设计中，信号层是 “高频信号、控制信号、数据信号” 的传输载体，而信号层材料则是决定信号传输质量的 “物理基础”—— 介电常数偏差 0.1 会导致阻抗波动 5%，损耗角正切增加 0.001 会使 10GHz 信号每米衰减增加 0.2dB。与 “只要能导电就行” 的误区不同，PCB 信号层材料需同时满足 “电气性能稳定、机械强度达标、加工工艺适配” 三大需求，尤其在高速高频场景（如 5G 射频、DDR5 内存）中，材料选择直接决定设备能否稳定运行。今天，我们从基础入手，解析 PCB 信号层材料的定义、核心构成、与其他层材料的差异及核心作用，帮你建立系统认知。

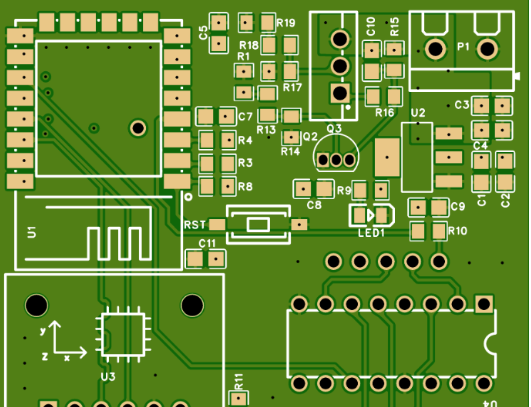

首先，明确 PCB 信号层材料的核心定义：指构成 PCB 信号传输层的复合材料，主要由 “绝缘基材（树脂 + 增强材料）、导电铜箔、表面阻焊层” 三部分组成，需具备稳定的介电性能（控制信号阻抗）、低传输损耗（减少信号衰减）、良好的机械强度（支撑元件），适配不同频率（DC-100GHz）与速率（1Gbps-100Gbps）的信号传输。

PCB 信号层材料的核心构成，每一部分都对信号传输有直接影响：

• 绝缘基材：信号层的 “基础骨架”，占材料总厚度的 80%-90%（如 1.6mm 厚信号层，基材厚 1.5mm，铜箔厚 0.1mm），主要作用是支撑铜箔、提供绝缘环境，其介电常数（εr）与损耗角正切（tanδ）是影响信号传输的关键参数。常见基材由 “树脂（如环氧树脂、聚四氟乙烯）” 与 “增强材料（如玻璃布、纸基）” 复合而成，例如普通 FR-4 基材由环氧树脂 + E 玻璃布构成，介电常数约 4.5，适合低频信号；

• 导电铜箔：信号的 “传输通道”，厚度通常为 1oz（35μm）、2oz（70μm），部分高频场景用 0.5oz（17.5μm）薄铜箔，其纯度（≥99.9%）与表面粗糙度（Ra≤0.5μm）会影响高频信号的趋肤效应（电流集中在铜箔表面）—— 粗糙度越低，高频信号损耗越小；

• 表面阻焊层：信号层的 “保护层”，厚度 10-20μm，主要成分是感光树脂，作用是防止铜箔氧化、避免相邻线路短路，同时需具备低介电损耗（tanδ≤0.01），避免影响表层信号传输。

与 PCB 的电源层、接地层材料相比，信号层材料有三大核心差异，需重点关注：

• 介电性能要求更高：电源层 / 接地层主要承载电流，对介电常数稳定性要求低（波动 ±10% 可接受）；信号层需控制特性阻抗（如 50Ω±5%），介电常数波动需≤±2%（高频场景≤±1%），否则会导致阻抗突变。例如，某 DDR5 内存信号层用介电常数波动 3% 的材料，阻抗偏差达 8%，数据传输误码率从 10⁻¹² 升至 10⁻⁸；

• 传输损耗要求更低：电源层 / 接地层无信号传输，损耗角正切（tanδ）大小不影响性能；信号层尤其是高频信号层（≥10GHz），需 tanδ≤0.005（普通 FR-4 tanδ≈0.02，仅适合≤5GHz），否则信号衰减过大。例如，5G 基站 28GHz 射频信号用 FR-4 材料，每米衰减达 5dB；改用 tanδ=0.003 的罗杰斯材料，衰减降至 2dB；

• 铜箔选型更精细：电源层 / 接地层需厚铜箔（2-4oz）提升载流能力；信号层高频场景（≥1GHz）需薄铜箔（0.5-1oz）+ 低粗糙度（Ra≤0.3μm），减少趋肤效应损耗 ——1oz 铜箔在 10GHz 时趋肤深度约 1.2μm，厚铜箔的内层铜无法参与信号传输，反而增加成本。

PCB 信号层材料的核心作用，贯穿信号传输 “完整性、稳定性、可靠性” 全流程，具体可拆解为三点：

1. 稳定阻抗，保障信号完整性

信号层材料的介电常数（εr）直接决定特性阻抗（Z₀=√(L/C)，C 与 εr 正相关），需通过精准控制 εr 稳定阻抗，避免信号反射。例如，设计 50Ω 特性阻抗的射频信号层：

• 若基材 εr=4.5（FR-4），线宽需 0.2mm；

• 若 εr 波动至 4.8（偏差 6.7%），阻抗会降至 48Ω（偏差 4%），反射系数从 - 18dB 恶化至 - 15dB；

• 选用 εr 波动≤1% 的材料（如罗杰斯 RO4350B，εr=3.48±0.03），阻抗偏差可控制在 ±2%，反射系数稳定在 - 20dB 以上。

2. 降低损耗，减少信号衰减

信号在传输过程中会因材料损耗（介电损耗 + 铜箔损耗）衰减，低 tanδ 的基材与低粗糙度铜箔可显著降低损耗：

• 介电损耗：由基材 tanδ 决定，tanδ 越小，损耗越小 ——10GHz 信号用 tanδ=0.003 的材料，介电损耗比 tanδ=0.02 的材料低 85%；

• 铜箔损耗：由铜箔粗糙度决定，Ra 从 1μm 降至 0.3μm，10GHz 信号的铜箔损耗可降低 40%。

某工业以太网设备（传输速率 10Gbps）用普通 FR-4 材料，信号传输 10m 后衰减超 3dB，无法满足要求；改用低损耗基材（tanδ=0.008）+ 低粗糙度铜箔（Ra=0.3μm），衰减降至 1.5dB，传输正常。

3. 支撑结构，确保长期可靠性

信号层材料需具备良好的机械强度（弯曲强度≥150MPa）与耐温性（Tg≥130℃），确保 PCB 在组装、使用过程中不变形、不开裂：

• 机械强度：元件焊接时 PCB 需承受一定压力（5-15N/cm²），材料弯曲强度不足会导致 PCB 变形，影响元件焊接质量；

• 耐温性：回流焊温度达 260℃，材料需在高温下保持尺寸稳定（热膨胀系数 CTE≤20ppm/℃），避免铜箔脱落。

​PCB 信号层材料是 “信号传输的基石”，其构成与性能直接决定信号质量，需摒弃 “通用材料适配所有场景” 的误区，根据信号频率、速率与环境需求科学选择。
