PCB金手指品质标准:镀层性能核心指标与测试方法

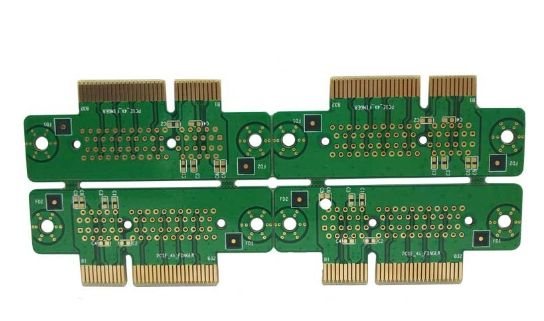

​PCB 金手指的 “镀层性能” 是决定其寿命与可靠性的关键 —— 金层厚度不足会导致插拔 500 次后磨损露镍(接触电阻飙升),镍层附着力差会引发镀层脱落(接口断路),纯度不达标会使接触电阻升高(信号传输损耗)。镀层性能的品质标准需围绕 “厚度均匀性、成分纯度、附着力强度、耐磨性” 四大核心指标,结合精准的测试方法(如 XRF、拉力测试),确保每一项指标都符合应用场景需求。

一、镀层厚度与均匀性:基础保障指标

镀层厚度直接影响金手指的耐磨性与使用寿命,且需保证全区域均匀(边缘与中心厚度差≤10%),否则局部薄镀层会优先磨损失效。

1. 核心指标与标准要求

根据应用场景不同,金手指镀层厚度分为 “硬金” 与 “软金” 两类,标准要求如下:

  • 硬金镀层(高插拔场景:服务器 PCIe、工业导轨):金层厚度≥0.8μm(优选 1.0-1.2μm),镍层厚度≥5μm(优选 6-8μm),厚度偏差≤±10%(如设计 1.0μm 金层,实际 0.9-1.1μm);全区域均匀性要求:任意两点厚度差≤0.1μm(如边缘 1.0μm,中心 0.95μm,符合要求);

  • 软金镀层(低插拔场景:笔记本内存、消费电子 USB):金层厚度≥0.5μm(优选 0.6-0.8μm),镍层厚度≥3μm(优选 4-5μm),厚度偏差≤±15%(如设计 0.6μm 金层,实际 0.51-0.69μm);均匀性要求:任意两点厚度差≤0.08μm。

2. 测试方法:X 射线荧光测厚仪(XRF)

  • 测试原理:利用 X 射线照射金手指镀层,不同金属元素(金、镍、铜)会发射特定波长的荧光射线,通过检测荧光强度与波长,计算镀层厚度(遵循比尔 - 朗伯定律);

  • 测试流程:①校准:用标准厚度样板(已知金层 1.0μm、镍层 6μm)校准仪器;②取样:在金手指的边缘、中心、中间区域各选取 3 个测试点(共 9 点);③测量:每个点测试 3 次,取平均值;④判定:若 9 点厚度均在标准范围内,且最大差值≤0.1μm(硬金),则判定合格;

  • 注意事项:测试前需清洁金手指表面(无油污、粉尘),否则会导致测量偏差(误差可能超 20%);对细间距金手指(间距≤0.2mm),需选用微焦点 XRF(光斑直径≤0.1mm),避免相邻手指信号干扰。

3. 常见问题与解决方案

  • 问题 1:边缘厚度过薄(如中心 1.0μm,边缘 0.7μm)

原因:电镀时金手指边缘电流密度低(电流集中在中心),镀层沉积慢;

解决方案:优化电镀挂具(在边缘添加辅助阳极),调整电流参数(边缘区域电流密度提升 10%),确保全区域电流均匀。

  • 问题 2:局部厚度超差(如某点金层 1.3μm,超偏差上限)

原因:电镀液浓度不均(局部金离子浓度过高),或 PCB 表面有油污(导致镀层堆积);

解决方案:定期搅拌电镀液(每 30 分钟搅拌 1 次),强化前处理(超声脱脂 + 酸洗),去除表面杂质。

二、镀层成分纯度:电气性能保障

金手指镀层的纯度直接影响接触电阻与抗氧化性 —— 金层纯度低于 99.9% 会引入杂质(如铜、铁),导致接触电阻升高 50% 以上;镍层纯度低于 99.5% 会加速氧化(生成氧化镍,绝缘电阻飙升)。

1. 核心指标与标准要求

  • 金层纯度:≥99.9%(杂质总含量≤0.1%),其中铜含量≤0.05%、铁含量≤0.03%、银含量≤0.02%(避免杂质形成导电壁垒);

  • 镍层纯度:≥99.5%(杂质总含量≤0.5%),其中硫含量≤0.1%(防止镍层变脆)、铜含量≤0.2%(避免形成低电阻合金);

  • 标准参考:符合《ASTM B572 金镀层化学分析标准》《ASTM B877 镍镀层化学分析标准》。

2. 测试方法:电感耦合等离子体发射光谱(ICP-OES)

  • 测试原理:将金手指镀层溶解于硝酸(金层)或盐酸(镍层)中,形成金属离子溶液;通过电感耦合等离子体激发离子,使其发射特定波长的光谱,根据光谱强度计算元素含量;

  • 测试流程:①取样:从金手指上剥离 10mg 镀层(用微蚀刻法);②溶解:用 5ml 硝酸(分析纯)溶解金层,定容至 100ml;③检测:将溶液注入 ICP-OES 仪器,对比标准溶液(已知浓度的金、铜、铁离子),计算各元素含量;④判定:若金层纯度≥99.9%、镍层≥99.5%,则合格;

  • 优势:检测精度高(检出限≤0.001%),可同时分析多种杂质元素,适合批量抽检(每批次抽检 3-5 片)。

三、镀层附着力:防脱落关键指标

镀层附着力不足是金手指的高频失效模式 —— 插拔时若附着力≤0.2N/mm,镀层易从镍层或镍层从铜箔上脱落,导致接口断路。附着力的品质标准需结合 “剥离强度” 与 “热冲击后的附着力保持率” 双重判定。

1. 核心指标与标准要求

  • 常温附着力:硬金镀层剥离强度≥0.5N/mm,软金镀层≥0.3N/mm(测试时拉力方向与金手指表面垂直);

  • 热冲击后附着力:经过 260℃回流焊(10 秒)或 - 40℃~85℃温变循环(10 次)后,剥离强度保持率≥80%(如常温 0.5N/mm,热冲击后≥0.4N/mm);

  • 标准参考:遵循《IPC-TM-650 2.4.8 镀层附着力测试方法》。

2. 测试方法:微拉力测试

  • 测试原理:用专用夹具(宽度与金手指一致,如 2mm)粘贴在金手指表面(用高强度环氧胶,固化 24 小时),通过拉力计以 5mm/min 的速度垂直拉拔,记录镀层脱落时的最大拉力,计算剥离强度(剥离强度 = 拉力 / 夹具宽度);

  • 测试流程:①样品准备:裁剪金手指样品(长度 50mm,宽度 2mm),清洁表面;②粘贴夹具:将夹具对齐金手指,涂抹环氧胶,常温固化 24 小时;③拉拔测试:启动拉力计,记录最大拉力(如拉力 1.0N,宽度 2mm,剥离强度 = 0.5N/mm);④结果判定:若强度达标,且镀层脱落为 “内聚失效”(镀层内部断裂,而非与基材分离),则判定合格;

  • 注意事项:胶黏剂需选择高强度型号(剪切强度≥10N/mm²),避免胶黏剂先失效导致测试误差;测试后需用显微镜观察脱落面,区分 “附着力失效”(镀层与基材分离)和 “内聚失效”(正常现象)。

四、镀层耐磨性:插拔寿命保障

金手指在长期插拔中会因摩擦导致镀层磨损,耐磨性不足会使插拔 500 次后露镍(接触电阻从 50mΩ 升至 500mΩ)。耐磨性的品质标准通过 “磨损量” 与 “插拔寿命” 双重衡量。

1. 核心指标与标准要求

  • 磨损量:硬金镀层在 1000 次插拔后,磨损量≤50mg(用高精度天平称重,初始重量 - 测试后重量);软金镀层在 500 次插拔后,磨损量≤30mg;

  • 插拔寿命:硬金≥5000 次(服务器 PCIe)、≥1000 次(工业设备);软金≥500 次(消费电子)、≥300 次(低插拔场景);插拔后接触电阻≤100mΩ,无镀层露镍;

  • 标准参考:符合《IEC 60512 连接器插拔测试标准》。

2. 测试方法:插拔寿命试验机

  • 测试原理:模拟实际插拔动作(插拔速度 10mm/s,插入深度 10mm,插拔力 5-10N),连续插拔至设定次数后,检测接触电阻与磨损量;

  • 测试流程:①装夹:将金手指 PCB 固定在试验机上,对接标准插槽(如 PCIe 插槽);②设置参数:插拔次数 1000 次,速度 10mm/s,力值 8N;③循环测试:启动试验机,每 100 次插拔后暂停,测量接触电阻;④终检:测试结束后,称重计算磨损量,显微镜观察是否露镍;

  • 常见问题:若插拔 500 次后磨损量超 60mg,需加厚金层(如从 0.8μm 增至 1.2μm)或改用硬金镀层(硬度 HV≥120,软金 HV≤80,硬度越高耐磨性越强)。
