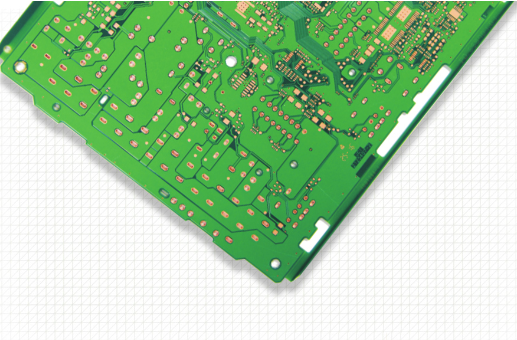

双面 PCB 的设计核心矛盾是 “有限层数与复杂布线需求的平衡”—— 仅有两层铜箔，需同时布置信号、电源、接地、元件焊盘，易出现布线交叉拥堵、过孔寄生参数超标、信号串扰加剧等问题。若布线设计不当，会导致信号传输延迟（≥1μs）、串扰超标（≥-20dB）；过孔管控失误则会引发导通不良（故障率≥5%）、阻抗突变（回波损耗≤-15dB）。双面 PCB 的设计需围绕 “布线规则制定、过孔选型与布局、信号隔离” 三大核心难点，结合具体参数与实操方案，确保电路功能稳定。

一、布线优化：解决交叉拥堵与串扰问题

双面 PCB 的布线需遵循 “分层分区、交叉最小化、长度最短” 原则，避免不同类型信号相互干扰，同时利用过孔实现高效互联。

1. 分层与分区规则

分层规划：按信号类型划分上下层，建议 “上层布置数字信号与电源电路，下层布置模拟信号与接地铜皮”，或 “上层布置高频信号（如 SPI、UART），下层布置低频信号（如电源、开关量）”，减少跨层信号干扰；例如 WiFi 模块的双面 PCB，上层布置 WiFi 芯片与 SPI 通信线，下层布置 3.3V 电源与接地铜皮，串扰从 - 22dB 降至 - 35dB；

分区布局：在每层内部按 “功能分区”—— 元件布局时，将 MCU、传感器、电源模块、连接器等按信号流向线性排列（如电源模块→MCU→传感器→连接器），避免交叉布线；每个功能区域预留≥2mm 的隔离带，数字区域与模拟区域间距≥5mm，减少耦合干扰。

2. 布线交叉与长度控制

交叉处理：同一层的布线交叉需通过过孔实现 “换层交叉”，避免同一层强行交叉（需绕线，增加长度）；例如两个交叉的信号线，A 线在上层、B 线在下层，通过两个过孔实现换层，交叉处无物理重叠，串扰≤-30dB；

长度控制：高频信号（如 10MHz 以上时钟信号）布线长度≤10cm，避免信号衰减（10MHz 信号每 10cm 衰减约 0.5dB）；差分信号（如 USB 2.0）的两层布线长度差≤0.5mm，确保时序同步（偏差≤10ps）；

线宽与间距：按电流与阻抗需求设计线宽，1oz 铜箔的线宽与电流对应关系：0.3mm→0.5A，0.5mm→1A，1mm→2A；信号间距≥线宽的 1.5 倍（如 0.5mm 线宽，间距≥0.75mm），减少容性串扰（串扰≤-28dB）。

二、过孔管控：降低寄生参数与导通风险

过孔是双面 PCB 的核心互联部件，但会引入寄生电感（≈1nH / 个）与寄生电容（≈0.1pF / 个），若选型或布局不当，会导致高频信号失真、电源压降增大。

1. 过孔选型与参数控制

过孔类型：优先选用 “通孔”（双面 PCB 唯一常用类型），按孔径分为 “标准孔”（0.3-0.5mm）与 “微孔”（0.1-0.2mm）；高频信号（如 100MHz 以上）选用微孔（寄生电感≤0.3nH），电源与大电流信号选用标准孔（0.5mm，承载电流≥1A）；

参数要求：过孔的金属化孔壁铜厚≥20μm（确保导通可靠性），孔径公差 ±0.05mm，焊盘直径为孔径的 2-2.5 倍（如 0.5mm 孔径，焊盘直径 1.0-1.25mm），避免焊盘过小导致焊接虚焊；

寄生参数优化：高频信号路径上的过孔数量≤2 个（如 SPI 通信线过孔数量 1 个），每增加 1 个过孔，寄生电感增加 0.5nH，信号衰减增加 0.2dB；过孔旁加接地过孔（间距≤0.3mm），形成 “信号过孔 - 地过孔” 屏蔽结构，寄生电容降低 50%。

2. 过孔布局规则

避免密集布局：过孔间距≥1mm（中心距），避免密集过孔导致 PCB 机械强度下降（断裂风险增加 30%）；电源过孔与信号过孔间距≥2mm，防止电源电流波动干扰信号；

边缘过孔防护：距离 PCB 边缘≥1mm 的过孔需做 “边缘加固”（焊盘直径增大 0.2mm），避免 PCB 切割时过孔开裂；

热焊盘设计：与发热元件（如功率管、LED）相连的过孔，焊盘设计为 “热焊盘”（梅花形或十字形），避免焊接时热量集中导致焊盘脱落。

三、信号隔离：数字与模拟、强电与弱电分离

双面 PCB 无内层隔离，数字信号与模拟信号、强电（如 220V 整流电路）与弱电（如 3.3V 控制电路）的隔离设计尤为重要，否则会导致信号噪声超标、设备安全风险。

1. 数字与模拟信号隔离

布线隔离：模拟信号（如传感器的 mV 级信号）布线长度≤5cm，线宽≥0.3mm，两侧布置接地铜皮（宽度≥0.5mm），接地铜皮通过过孔与下层接地铜皮连接，形成 “屏蔽槽”，噪声从 30μV 降至 8μV；

电源隔离：数字电源与模拟电源分开布线，分别通过独立的滤波电容（数字电源用 0.1μF MLCC，模拟电源用 10μF 电解电容 + 0.1μF MLCC），避免电源噪声耦合；

2. 强电与弱电隔离

间距控制：强电区域（如 220V 输入、电机驱动）与弱电区域（如 MCU、ADC）间距≥8mm，爬电距离≥6mm（污染等级 2），避免高压击穿；

隔离带设计：在强电与弱电之间设计≥2mm 的 “空白隔离带”（无铜箔、无元件），隔离带边缘布置接地过孔阵列（间距 0.5mm），形成安全屏障。
