双面PCB设计：总结核心应用场景解析

在 WiFi 路由器、家用小家电、工业简易控制器、汽车辅助电子、消费电子适配器等设备中，双面 PCB 是 “性价比与实用性的平衡之选”—— 它通过上下两层铜箔布线，既解决了单面板布线拥挤、交叉困难的问题，又无需多层 PCB 的复杂工艺与高成本，适配 “中低复杂度、成本敏感、小尺寸” 的应用需求。与单面板、多层 PCB 相比，双面 PCB 的设计需围绕 “布线交叉优化、过孔合理利用、接地均衡、成本控制” 四大核心，任何设计疏漏（如过孔布局不当、接地不均）都可能导致信号串扰（≥-25dB）、电源压降（≥5%），影响设备正常工作。今天，我们从基础入手，解析双面 PCB 的定义、结构特性、与其他 PCB 的差异及典型应用，帮你建立系统认知。

​

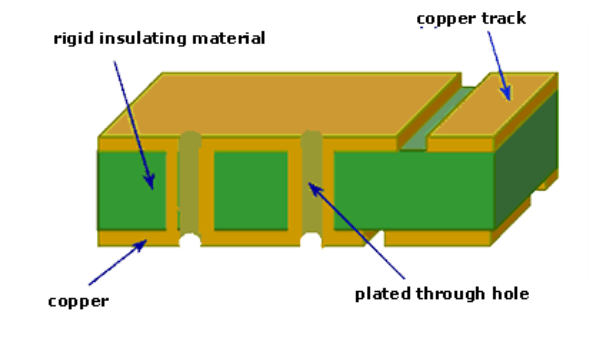

首先，明确双面 PCB 的核心定义：它是指上下两层均覆有铜箔（1oz 或 2oz），通过金属化过孔实现两层电路导通的印制电路板，板厚通常为 1.0-1.6mm（标准 1.6mm），基材以 FR-4 为主（低成本场景），部分工业场景选用高 Tg FR-4（Tg≥150℃）。与其他 PCB 类型相比，其核心差异体现在三个维度：一是 “结构复杂度”，单面板仅一层铜箔，布线交叉需依赖跨接线（可靠性低），双面 PCB 通过过孔实现两层布线交叉（无跨接线，可靠性提升 60%）；多层 PCB（4 层及以上）有内层电源 / 接地平面，双面 PCB 无内层，电源与接地需通过布线或局部铜皮实现；二是 “成本与工艺”，双面 PCB 的制造成本仅为 4 层 PCB 的 30%-50%，工艺流程（蚀刻、钻孔、金属化过孔）比多层板少 3-4 道工序，批量生产周期缩短 20%；三是 “功能适配”，单面板仅能承载简单电路（如手电筒控制板），双面 PCB 可承载中等复杂度电路（如含 MCU、传感器、通信模块的综合电路），多层板则用于高复杂度、高频高速场景（如服务器主板）。

双面 PCB 的核心结构特性，由 “两层布线 + 过孔导通” 的设计决定：一是 “布线灵活性”，上下两层可分别布置数字电路与模拟电路、信号电路与电源电路，通过过孔实现信号互联，布线密度比单面板提升 1 倍（如单面板可布 800 个焊点，双面 PCB 可达 1500 个）；二是 “过孔依赖性”，过孔是双面 PCB 的核心互联部件，分为 “通孔”（贯穿两层）和 “盲孔”（仅连接一层与内层，双面 PCB 极少使用），过孔质量直接影响导通可靠性（金属化过孔的孔壁铜厚需≥20μm，否则易出现导通不良）；三是 “接地与电源限制”，无内层平面，接地需通过 “星形接地” 或 “局部接地铜皮” 实现，电源布线需按电流大小设计线宽（如 1A 电流需 1mm 线宽 1oz 铜箔），否则易出现压降；四是 “机械强度”，板厚 1.6mm 的双面 PCB 弯曲强度达 250N/mm²，比单面板（150N/mm²）高 67%，但低于多层板（350N/mm²）。

双面 PCB 的典型应用场景，需根据复杂度与成本需求适配：在消费电子领域，WiFi 6 路由器的辅助板（面积 5cm×8cm）需承载 WiFi 模块、指示灯电路，双面 PCB 可实现低成本布局，布线密度满足 100 个焊点需求；在工业控制领域，简易 PLC 模块（4 路数字 IO、2 路模拟 IO）需耐受 - 10℃~60℃温变，选用高 Tg FR-4 基材的双面 PCB，接地铜皮覆盖面积≥30%，确保抗干扰；在家用电器领域，豆浆机、微波炉的控制板（面积 8cm×10cm）需承载电机驱动、按键输入、显示输出电路，双面 PCB 可分离强电（电机驱动）与弱电（按键信号），避免干扰；在汽车电子领域，车窗升降传感器模块（低复杂度）需适应 - 20℃~70℃温变，双面 PCB 采用厚铜箔（2oz）与 conformal coating 防护，满足振动（10-1000Hz）要求。

双面 PCB 设计的基础认知需聚焦 “结构特性与成本适配”，只有理解其与单面板、多层板的本质差异，才能在后续设计中精准把控核心要点，实现性价比与性能的平衡。
