板厚对PCB散热性能有何影响？

PCB厚度不仅影响电气性能，更是热量传导的关键变量，直接关系到大功率器件的稳定性与寿命。PCB 四层板厂家的系统测试显示，厚度每增加 0.6mm，20W 芯片的散热效率提升 15%-20%，但过厚（如 3.2mm）反而会因热阻增加导致散热效果下降。

厚度影响散热的核心机理：

PCB 的散热能力由热传导路径和材料热阻共同决定，PCB 四层板厂家的研究揭示关键机制：

热量传导的 “多层路径”。PCB 的热量通过 “铜箔 - 基材 - 外壳” 三维路径扩散，厚度增加直接改变热阻分布：1.6mm 四层板的铜箔总厚度（2oz×4 层）比 1.0mm 板（1oz×4 层）厚 1 倍，铜箔的热导率（386W/(m・K)）是基材（FR-4，0.3W/(m・K)）的 1200 倍以上，成为主要散热通道。测试显示，1.6mm 板的铜箔传导热量占比（65%）比 1.0mm 板（45%）高 44%，基材传导占比则从 35% 降至 25%。

热阻的 “厚度阈值”。PCB 总热阻（R=R 铜 + R 基材 + R 接触）随厚度呈现 “先降后升” 趋势：1.0mm 板总热阻 0.8℃/W，1.6mm 板降至 0.6℃/W（降幅 25%），但 3.2mm 板反而升至 0.7℃/W。这是因为 1.6mm 以下时，铜箔增厚带来的热阻降低占主导；超过 1.6mm 后，基材厚度增加（热阻与厚度成正比）的负面影响超过铜箔的增益。

不同厚度的散热性能对比：

在相同功率条件下，不同厚度 PCB 的散热表现差异显著：

芯片结温的厚度差异。20W 芯片在 1.6mm 四层板上的结温（75℃）比 1.0mm 板（83℃）低 9.6%，比 0.8mm 板（88℃）低 14.8%，已接近散热片辅助的效果（72℃）。当功率升至 30W 时，差距进一步扩大：1.6mm 板结温 92℃（仍在芯片耐受范围内），1.0mm 板达 105℃（超出 100℃上限），出现性能降额。

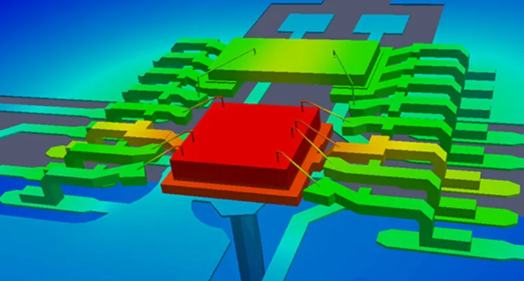

温度分布的均匀性。1.6mm 板的温度梯度（1.5℃/cm）比 1.0mm 板（2.5℃/cm）低 40%，意味着热量从芯片向边缘扩散时损失更少。某电源 PCB 的热分布测试显示，距离 20W 芯片 3cm 处，1.6mm 板的温度（60℃）比 1.0mm 板（68℃）低 11.8%，这种均匀性对周边敏感元件（如电容、传感器）的稳定性至关重要 ——1.6mm 板上的电解电容寿命（8000 小时）比 1.0mm 板（6000 小时）长 33%。

厚度与散热设计的协同策略：

厚板与铜厚的 “倍增效应”。1.6mm 板搭配 2oz 铜箔（70μm）的散热效果，比 1.0mm 板搭配 1oz 铜箔（35μm）提升 50%：20W 芯片结温从 83℃降至 68℃，接近加散热片的水平（65℃）。PCB 四层板厂家的成本测算显示，这种方案的散热成本（增加铜箔费用 0.5 元 / 块）仅为加装散热片（2 元 / 块）的 25%，性价比显著。某工业电源通过此设计，在无散热片情况下实现 30W 功率稳定运行，成本降低 15%。

薄板的 “辅助散热” 补偿。1.0mm 以下薄板需通过设计弥补散热短板：在芯片下方布置密集散热过孔（0.3mm 孔径，间距 1mm），将热量导至背面（散热面积增加 1 倍），可使结温降低 10℃（从 88℃至 78℃）。PCB 四层板厂家的测试显示，带 16 个散热过孔的 1.0mm 板，散热效率接近无过孔的 1.6mm 板，适合消费电子等轻薄场景（如无人机飞控板）。

厚度与散热的常见误区：

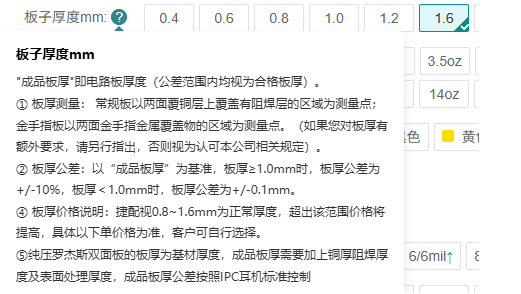

盲目追求厚板散热。3.2mm 板的散热效果（20W 芯片结温 78℃）反而不如 1.6mm 板（75℃），因基材热阻抵消了铜箔优势，且成本增加 40%。PCB 四层板厂家建议，厚度选择的 “甜点” 在 1.6-2.0mm，过厚无增益。

忽视铜厚与厚度的匹配。1.6mm 板搭配 1oz 铜箔的散热效果（20W 结温 80℃），比 1.0mm 板搭配 2oz 铜箔（78℃）差，证明铜厚是比厚度更关键的变量。设计时应优先保证铜厚（尤其是电源层），再调整厚度。

忽略边缘散热的影响。PCB 边缘的热量散发占比达 20%，厚板的边缘散热能力（周长相同情况下）与薄板一致，因此大功率设计需增加 PCB 面积（如从 10cm×10cm 增至 12cm×12cm），单纯增加厚度效果有限。

​板子厚度对 PCB 散热的影响是 “铜厚增益” 与 “基材热阻” 博弈的结果，1.6mm 是兼顾两者的最优平衡点。实测证明，合理选择厚度与铜厚组合，可使散热效率提升 50%，同时控制成本。
