厚板PCB机械强度与可靠性如何保障？

厚板凭借高载流、抗冲击等特性，在工业控制、汽车电子等领域不可或缺，但层间结合力不足、应力集中等问题可能削弱其优势。

厚板 PCB 机械强度的核心影响因素

厚板的机械性能由材料、结构与工艺共同决定，测试揭示关键变量：

基材与铜箔的 “协同作用”。2.0mm 厚板的基材（FR-4）占总厚度的 85%，其 Tg 值（玻璃化转变温度）从 130℃提升至 170℃时，常温抗弯强度从 220MPa 增至 280MPa（提升 27%）。铜箔厚度对强度影响显著：2oz 铜箔（70μm）的 2.0mm 板抗剪强度（35MPa）比 1oz（35μm）板（28MPa）高 25%，这源于厚铜箔的 “骨架支撑” 作用。某 PCB 四层板厂家的对比实验显示，采用高 Tg 基材 + 2oz 铜箔的 1.6mm 板，在 100℃环境下的抗弯强度（240MPa）仍保持常温值的 90%，而普通基材板仅为 75%（165MPa）。

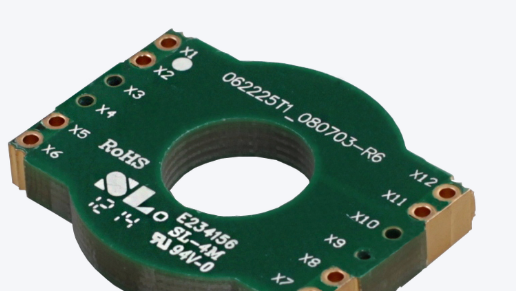

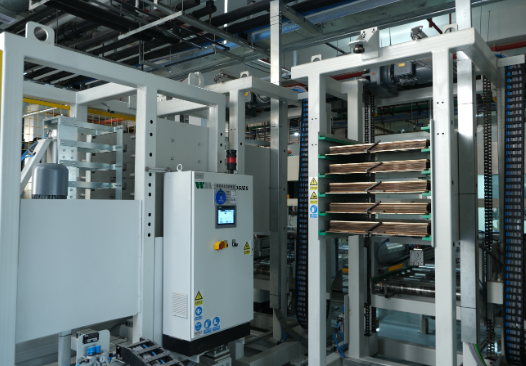

层压工艺的 “强度密码”。层压压力（1.8-2.2MPa）与温度（175-185℃）直接影响层间结合力：压力不足会导致层间空隙（结合力＜1.5N/mm），压力过大会使基材脆化（抗弯强度下降 10%）。PCB 四层板厂家采用 “梯度加压” 工艺（0.5MPa→1.0MPa→2.0MPa），使 2.0mm 板的层间结合力稳定在 2.0N/mm 以上（行业平均 1.8N/mm），在 1000 次热冲击（-40℃至 125℃）后，分层率（0.3%）仅为普通工艺（1.5%）的 1/5。

厚板 PCB 可靠性的薄弱环节与强化方案

厚板的结构特点可能引发特定失效，PCB 四层板厂家的实践给出解决方案：

过孔的 “应力集中” 问题。2.0mm 厚板的过孔深度（2.0mm）是 1.6mm 板（1.6mm）的 1.25 倍，电镀铜厚不均易导致孔壁开裂（失效占比达 40%）。PCB 四层板厂家通过 “高压电镀”（电流密度 3A/dm²）使孔壁铜厚偏差控制在 ±5%（普通工艺 ±10%），并在孔周围增加 “铜盘补强”（直径 3mm），使过孔抗拉力从 80N 提升至 120N。某测试显示，优化后的过孔在 1000 次振动（20G）后，导通电阻变化（＜5%）仅为未优化孔（15%）的 1/3。

边缘与安装孔的 “抗裂设计”。厚板的刚性高，安装孔周围易因螺丝锁紧力（8-10N・m）产生应力集中，导致基材开裂（不良率 2%）。PCB 四层板厂家采用 “台阶孔” 设计（孔径 3.2mm，边缘倒角 0.5mm），配合 “环形铜垫”（宽度 1mm，铜厚 2oz），使安装孔的抗裂能力提升 60%（开裂率降至 0.8%）。2.0mm 板的边缘若未做处理，在 50G 冲击下的崩边率（3%）比 1.6mm 板（1.5%）高 1 倍，通过 “边缘包铜”（宽度 0.8mm）可将崩边率控制在 0.5% 以下。

厚板 PCB 的可靠性测试与验证标准

厚板的机械可靠性需通过严苛测试确认，PCB 四层板厂家的标准流程如下：

力学性能测试体系。包括：① 抗弯强度（三点弯曲法，跨度 50mm，加载速度 10mm/min），1.6mm 板要求≥250MPa；② 抗冲击测试（50G 加速度，11ms 脉宽），焊点脱落率＜1%；③ 振动测试（10-2000Hz 扫频，10G 加速度），持续 20 小时后功能正常。某 PCB 四层板厂家的 2.0mm 板测试数据显示，抗弯强度 280MPa、冲击存活率 98%、振动后无功能失效，满足工业级标准（IEC 61373）。

长期可靠性验证。在 85℃/85% RH 环境下进行 1000 小时老化测试，2.0mm 板的层间电阻变化（＜10%）优于 1.6mm 板（＜15%），因厚板的水汽渗透路径更长（需穿过更多基材层）。温度循环测试（-40℃至 125℃，1000 次）后，厚板的焊点热疲劳失效（0.5%）比薄板（1.2%）低 58%，体现其在极端温度下的优势。

厚板 PCB 的机械强度与可靠性是 “材料选择 + 结构设计 + 工艺控制” 的综合结果，并非单纯依赖厚度增加。
