一、引言

折叠屏手机的出现，让柔性 PCB（FPC）彻底 “火出圈”—— 它就像折叠屏的 “脊梁骨”，支撑着屏幕反复弯折，实现 “折叠自由”。但折叠屏 FPC 也是分层的 “重灾区”，有用户吐槽：“我的折叠屏手机，折了不到 1 万次就黑屏，拆开一看，FPC 分层了”。确实，折叠屏 FPC 要承受数万次甚至数十万次弯折，对粘合强度的要求远超普通 FPC，分层成为制约折叠屏寿命的核心痛点。

二、核心技术解析：折叠屏 FPC 分层的特殊原因

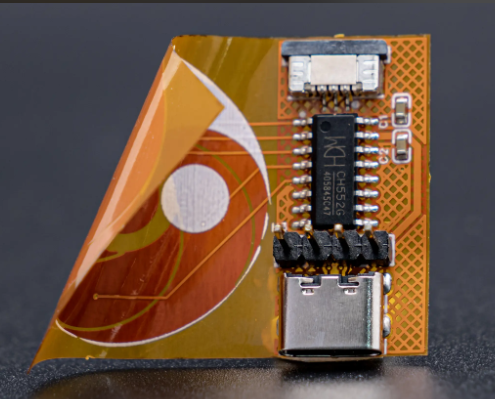

2.1 折叠屏 FPC 的特殊要求

折叠屏 FPC 的使用环境堪称 “极端”—— 要承受数十万次弯折（行业标准≥20 万次），弯折半径极小（≤1mm），还要适应手机内部的高温环境（≥60℃），这对它的粘合强度、柔韧性、耐高温性提出了极高要求，符合IPC-6013 折叠柔性印制板标准中 “剥离强度≥1.5N/mm、弯折寿命≥20 万次” 的严苛要求。

2.2 折叠屏分层的特殊原因

弯折应力 “反复折磨”：数十万次弯折让 FPC 的粘合界面反复承受拉伸、压缩应力，就像反复折一张纸，最终 “撕开” 各层；
弯折半径 “太小施压”：折叠屏 FPC 的弯折半径通常≤1mm，远小于普通 FPC（≥3mm），应力集中现象更严重，直接加剧分层；
高温环境 “雪上加霜”：手机运行时产生的热量，让胶层老化加速，粘合强度下降，在弯折应力作用下更容易分层。

三、实操方案：折叠屏 FPC “万折不开” 的秘诀

3.1 材料升级：给 FPC “钢筋铁骨”

基材选型：选用超高柔性 PI 基材（厚度 0.05-0.1mm），柔韧性是普通 PI 的 2 倍，弯折时应力更小；铜箔选用压延铜箔（粗糙度 Ra=0.2-0.3μm），柔韧性好，反复弯折不易断裂，粘合面积更大；
胶层选型：选用折叠屏专用 ACF 高温胶，耐温 - 40℃~125℃，抗老化性能强，粘合强度≥1.8N/mm，是普通胶层的 1.5 倍；

3.2 设计优化：让弯折 “更省力”

弯折区域优化：
- 采用 “波浪形” 线路设计，代替直线线路，弯折时线路能 “伸缩缓冲”，减少对粘合界面的拉力；
- 弯折半径设为 1mm（行业上限），避免过小导致应力集中；在弯折区域增加 “应力释放槽”，宽度 0.5mm，深度 0.1mm，缓解应力；
结构加固：
- 在弯折区域上下表面涂补强胶，厚度 0.05mm，增强粘合强度，同时保护粘合界面；
- 避免在弯折区域布置过孔和密集元器件，减少应力集中点；

3.3 工艺强化：让粘合 “更牢固”

压合工艺：
- 采用 “高温高压慢压” 工艺，温度 200℃、压力 2.0MPa、保温 40s，让胶层与基材、铜箔充分融合，剥离强度提升至≥1.8N/mm；
- 用高精度压合机，确保压合均匀，避免局部粘合不牢；
清洁工艺：
- 基材和铜箔采用 “等离子清洗 + 超声波清洗” 双重清洁，去除表面微小杂质和氧化层，确保粘合界面干净；
后处理工艺：
- 压合后进行 “热老化处理”（120℃，2 小时），让胶层充分固化，提升抗老化性能；
- 对板边进行 “封边处理”，用三防漆涂覆，防止湿气进入胶层，延缓老化。
