通孔技术基础与可控性概念解析

一、从简单互联到阻抗可控：通孔技术的演进

作为PCB技术运营专家，我经常被问到这样一个问题："在高速电路设计中，最容易被忽视却又最关键的因素是什么？"我的答案始终是"通孔可控性"。PCB通孔，这些看似微不足道的小孔，实则是连接多层电路板的"神经枢纽"，其质量控制直接决定着整个电子产品的可靠性与性能表现。

在过去的传统PCB设计中，通孔主要承担简单的电气连接功能。随着数据通信速度提升到3Gbps以上，信号完整性变得至关重要。通孔阻抗从原来的"可忽略不计"变为"必须精确匹配"，因为每个阻抗失配都会产生信号抖动并降低数据眼的张开程度。

​在日常的PCB制造过程中，我观察到通孔可控性主要体现在三个方面：尺寸精度、位置精度和阻抗特性。一个设计合理的受控阻抗通孔，其阻抗不连续性可以低于4%（如50±2Ω），而传统通孔的阻抗波动范围可能高达48-54Ω，这种差异在高速场景下将是致命的。

二、通孔结构解剖：从物理形态到电气特性

要理解通孔可控性，我们首先需要深入了解通孔的物理结构。一个典型的通孔包含以下几个关键部分：

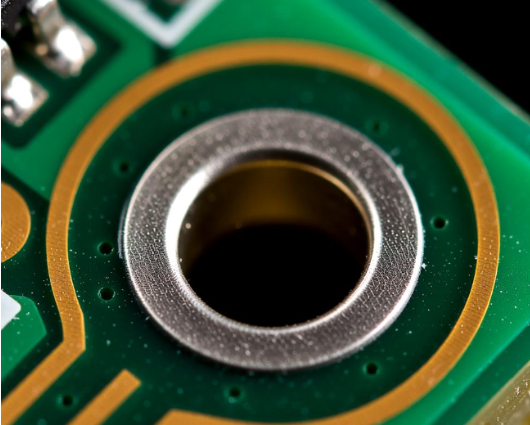

钻孔是通孔的中心通道，由机械或激光加工形成。标准机械钻孔最小孔径为8mil（0.2mm），而激光微孔可达到4mil（0.1mm）。铜镀层沉积于孔壁，是实现电气连接的核心结构，常规厚度为18-35μm。焊盘是环绕钻孔的圆形铜环，其外径通常为孔径的2倍以上。阻焊层则覆盖焊盘边缘的绝缘层，防止焊接时发生桥连。

在高速PCB设计中，通孔不再仅仅是简单的连接点，而是传输线的重要组成部分。当我们传输高速信号时，通孔会引入寄生电容和电感，形成阻抗不连续点。这种不连续性会导致信号反射，降低信号质量。

三、通孔类型及其可控性特点

根据结构特征与应用场景，通孔可分为多种类型，每种类型的可控性特点也各不相同：

全通通孔是最基础的类型，贯穿整个PCB厚度。它的优势是工艺成熟、成本低，但在高频高速场景下，其较长的柱状结构会引入更大的寄生效应。

盲孔仅从表层延伸至指定内层，不贯穿整个板厚。这种结构可以显著减少信号路径长度，提高信号完整性，但加工难度和成本较高。

埋孔完全位于PCB内部，仅实现内层之间的连接。这种结构可显著提高表层布线密度，但由于在层压前完成钻孔与电镀，其质量检测和修复难度较大。

微通孔是孔径≤0.15mm的高精度通孔，采用激光钻孔技术。由于其深径比严格控制在1:1以内，具有更优的高频特性，适合高速数字电路和射频应用。

四、影响通孔可控性的关键制造工艺因素

在PCB制造过程中，多个工艺环节直接影响通孔的可控性：

钻孔工艺是首要环节。机械钻孔适用于孔径≥0.15mm的通孔，而激光钻孔则用于更小的微孔。紫外激光钻孔的孔位误差可控制在±3μm，远高于机械钻孔的±10μm精度。

孔壁处理环节对通孔可控性至关重要。钻孔后，孔壁会残留树脂碎屑（钻污），需要通过等离子处理清除。处理后的盲孔，铜层结合力可达1.5N/mm，是未处理产品的1.8倍。

电镀工艺决定了通孔的电气可靠性。采用"化学沉铜+电镀加厚"两步法，并通过脉冲电镀技术使孔内与板面的铜厚偏差控制在10%以内，这是确保阻抗可控的关键。

五、实现阻抗可控的通孔设计创新

一种创新的"类似同轴的"通孔结构解决了传统通孔的阻抗失配问题。这种结构通过在信号通孔周围均匀布置四个接地通孔，形成一个电容均匀分布的垂直通道。

这种设计的核心原理是利用外侧的接地通孔为信号返回电流提供路径，并在信号通孔和接地通孔之间形成一个电感回路。通过精确计算信号通孔和接地通孔之间的电容量和电感量，可以实现精确的阻抗匹配。

实验数据表明，与传统通孔相比，这种阻抗受控通孔在频率响应方面表现优异，第一谐振点出现在大约10GHz处，而传统通孔在整个频率段内存在多重反射。

六、通孔可控性是高速PCB设计的基石

作为PCB技术运营专家，我深切体会到通孔可控性对高速电路设计的重要性。它不仅仅是制造工艺的问题，更是一个系统性的设计问题，需要设计、制造和测试各个环节的紧密配合。

在后续的文章中，我们将深入探讨通孔可控性的具体实现方法、制造工艺控制要点、质量控制标准以及未来发展趋势。掌握通孔可控性技术，将是每一位高速PCB设计者走向专业的必经之路。
