PCB批量厂家如何控制高频信号损耗与阻抗匹配？

在 5G 基站的毫米波模块中，28GHz 信号每传输 10cm，损耗若增加 0.5dB 就可能导致通信距离缩短 500 米 —— 这就是高频信号完整性的核心价值。高频 / 混压板材（如表层 PTFE + 内层 FR-4）的信号完整性工艺，既要解决不同材质带来的介电常数差异，又要控制 10GHz 以上信号的传输损耗（目标＜1.5dB/cm）和阻抗偏差（±5% 以内）。

信号完整性的核心挑战：损耗与失配的双重威胁

高频信号在混压板材中面临的衰减是多维度的，PCB 六层板厂家的测试数据揭示了关键痛点：

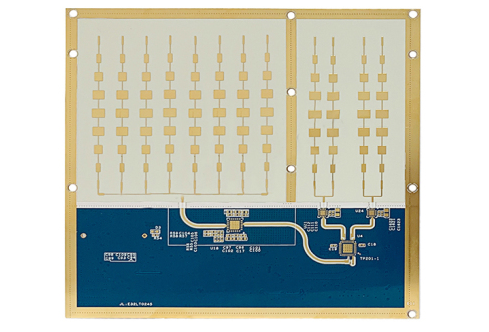

介质损耗的 “材质陷阱”。混压板材的表层 PTFE（介电常数 Dk=2.2）与内层 FR-4（Dk=4.5）介电常数差异达 2 倍，信号跨越界面时会因阻抗突变产生反射（反射损耗从 - 25dB 恶化至 - 15dB）。更棘手的是，温度每升高 10℃，FR-4 的 Dk 值会上升 0.2，导致 10GHz 信号的损耗增加 0.1dB/cm（25℃→85℃，损耗从 1.0dB/cm 增至 1.6dB/cm）。某 PCB 六层板厂家的对比实验显示，未控制 Dk 差异的混压板，信号误码率是同材质板的 10 倍。

导体损耗的 “趋肤效应”。10GHz 以上信号的电流集中在导体表面（趋肤深度＜1μm），铜箔粗糙度若＞0.5μm，会导致 “表面散射损耗” 增加 30%。混压板材的铜箔厚度差异（表层 12μm vs 内层 35μm）还会加剧损耗不均，使差分对的信号时延差超过 10ps，引发时序错误。

过孔反射的 “隐形杀手”。过孔的阻抗突变（从 50Ω 线路骤变为 70Ω 过孔）会导致信号反射，在 60GHz 频段，一个未优化的过孔可使插入损耗增加 2dB。混压板材的过孔穿越不同介质时，反射更严重，甚至出现 “信号断裂”—— 眼图完全闭合。

工艺优化：PCB 六层板厂家的 “信号守护方案”

针对高频信号完整性的痛点，PCB 六层板厂家通过四步工艺构建 “低损耗传输通道”：

材质匹配的 “梯度设计”。采用 “中间过渡层” 缓解 Dk 突变：在 PTFE 与 FR-4 之间增加一层 Dk=3.0 的低损耗半固化片（如罗杰斯 4350），使介电常数变化率从 100% 降至 50%，反射损耗提升至 - 22dB。同时严格控制板材 Dk 公差（±0.05），PCB 六层板厂家通过 “批次筛选 + 预测试”，确保同批次板材的 Dk 偏差＜0.03，避免因材质波动导致的阻抗失配。

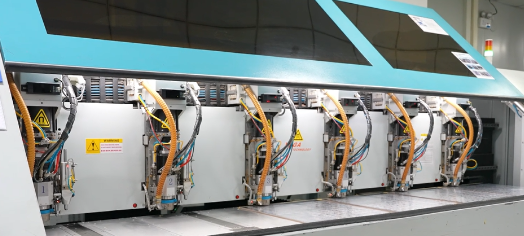

线路精度的 “纳米级控制”。高频线路的线宽 / 距误差需＜±5μm（目标 50Ω 阻抗），PCB 六层板厂家采用 “激光直接成像（LDI）+ 蚀刻补偿” 工艺：LDI 的 5000dpi 分辨率确保线宽图案精度达 2μm；蚀刻时根据铜箔厚度（12μm）预设补偿值（+3μm），最终线宽误差可控制在 ±3μm，阻抗偏差＜±3%。对比显示，这种工艺使 10GHz 信号的插入损耗从 1.2dB/cm 降至 0.9dB/cm。

过孔结构的 “阻抗连续化”。采用 “阶梯孔 + 接地盘” 设计：过孔直径从表层的 0.2mm 渐变至内层的 0.3mm（匹配不同 Dk 的阻抗需求），孔周设置 3 倍孔径的接地盘（减少辐射损耗）。PCB 六层板厂家的 3D 电磁仿真显示，优化后的过孔在 28GHz 频段的插入损耗仅增加 0.3dB，远优于普通过孔的 1.5dB。

层压工艺的 “气泡零容忍”。混压层间的气泡（直径＞50μm）会导致局部 Dk 突变（增加 0.2），PCB 六层板厂家采用 “真空层压 + 分步加压”：真空度＜10Pa（抽出空气），压力从 0.5MPa 逐步增至 2.0MPa（挤出多余树脂），使层间气泡率＜0.01 个 /cm²。红外检测显示，无气泡区域的信号损耗比有气泡区域低 0.2dB/cm。

信号完整性的 “量化验证体系”

高频信号完整性需通过精准测试验证，PCB 六层板厂家建立三级检测体系：

矢量网络分析（VNA）测试。在 1-67GHz 频段扫描 S 参数，要求插入损耗（S21）：28GHz 时＜1.5dB/cm，60GHz 时＜3.0dB/cm；回波损耗（S11）＞-18dB（全频段）。某 PCB 六层板厂家的抽检显示，优化工艺后，95% 的产品能满足 28GHz 损耗＜1.2dB/cm，远优于行业平均的 1.8dB/cm。

眼图与抖动测试。传输 10Gbps 信号时，眼图高度需＞500mV，抖动＜10ps。通过误码率测试仪（BER）验证，在 1e-12 误码率下，接收灵敏度需＞-15dBm，确保信号无错误传输。测试显示，过孔优化后的混压板，眼图高度比未优化的高 300mV，完全满足通信标准。

热稳定性测试。在 - 40℃至 85℃循环 1000 次后，复测 S 参数，要求插入损耗变化率＜10%，阻抗偏差＜±5%。PCB 六层板厂家的实验表明，经过材质匹配的混压板，热循环后的性能衰减仅 5%，远低于未处理的 20%。

​

高频 / 混压板材的信号完整性工艺，是 PCB 六层板厂家对 “微米级控制” 与 “电磁理论” 的深度融合。从介电常数的 0.03 偏差控制到过孔的 0.1mm 阶梯设计，每一步都在为高频信号构建 “无障碍通道”。
