HDI微盲孔制造如何突破孔径难题？

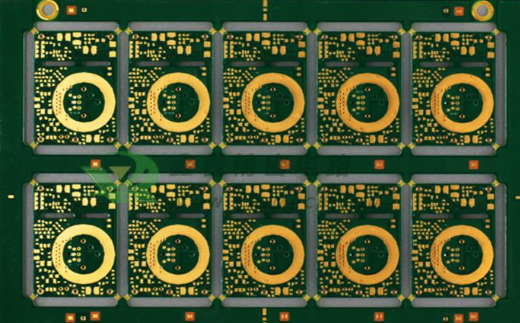

微盲孔（孔径≤100μm，深度≤50μm）作为高密度互联的 “垂直通道”，既要实现层间信号的精准连接，又要解决激光钻孔的精度控制、孔壁质量与填充率三大难题。PCB 批量厂家的实践显示，优化后的工艺能将 50μm 微盲孔的孔径精度控制在 ±3μm，填充率达 99%，阻抗偏差＜±5%，为高端电子设备的微型化提供了坚实支撑。

微盲孔制造的核心挑战：精度与可靠性的三重考验

微盲孔的 “微小化” 使其制造难度呈指数级提升，PCB 批量厂家的生产数据揭示了关键痛点：

激光钻孔的 “孔径失控”。50μm 孔径的允许偏差仅 ±5μm（10% 公差），但普通红外激光因热影响区大（＞10μm），易导致孔形不规则（孔径偏差达 ±8μm），甚至出现 “喇叭口”（入口直径 60μm，出口 45μm）。这种偏差会使后续填充时出现 “颈部收缩”，导致阻抗突变（从 50Ω 骤变为 65Ω）。

孔壁质量的 “隐性缺陷”。微盲孔的孔壁若存在毛刺（＞1μm）或碳化层（绝缘电阻下降 50%），会成为信号传输的 “障碍”。尤其在 PI 基材（聚酰亚胺）上钻孔时，激光高温易使孔壁碳化（黑色层厚度＞2μm），导致电镀铜与基材的结合力从 1.5N/mm 降至 0.8N/mm，冷热循环后可能出现分层。

填充工艺的 “空洞风险”。50μm 微盲孔的深径比常达 1:1（深度 50μm），普通电镀铜工艺易在孔中心形成空洞（直径＞5μm），这些空洞会导致信号反射（反射损耗从 - 25dB 恶化至 - 18dB），甚至在高频下产生谐振。树脂填充虽能避免空洞，但填充后表面平整度若＞5μm，会影响后续线路精度（线宽偏差增加 0.01mm）。

工艺突破：PCB 批量厂家的 “微米级解决方案”

针对 50μm 微盲孔的制造难点，PCB 批量厂家通过三步工艺实现 “高精度 + 高可靠”：

紫外激光钻孔：热影响区的 “纳米级控制”。采用 355nm 紫外激光（光子能量是红外激光的 3 倍），通过 “冷 ablation”（光化学分解而非热熔化）原理钻孔，热影响区可控制在 3μm 以内。钻孔参数需精准匹配基材：PI 基材用 5W 功率、10μs 脉冲宽度，FR-4 基材则提高至 7W、8μs 脉冲，确保 50μm 孔径的圆度＞95%（孔形偏差＜2μm）。PCB 批量厂家的 AOI 检测显示，这种工艺能使微盲孔的孔径精度达 ±3μm，合格率提升至 98%，孔壁粗糙度 Ra＜0.5μm，为后续填充奠定基础。

孔壁预处理：结合力的 “化学强化”。微盲孔钻后需经 “等离子蚀刻 + 化学沉铜” 处理：先用氧气 / 四氟化碳等离子体（功率 500W）轰击孔壁 30 秒，去除碳化层并形成微观凹坑（粗糙度 Ra 1μm）；再化学沉铜 5μm，使铜层与孔壁的结合力达 1.8N/mm（比未处理的高 50%）。某实验显示，经预处理的微盲孔，在 - 40℃至 125℃循环 1000 次后，无分层现象，而未处理的样品在 500 次循环后就出现铜层脱落。

填充工艺：“全密度” 的双重保障。针对不同应用场景，PCB 批量厂家提供两种填充方案：

• 电镀铜填充：采用 “脉冲电镀 + 挡板辅助” 工艺，电流密度从 1A/dm² 逐步增至 3A/dm²，配合孔口挡板减少边缘效应，使 50μm 盲孔的填充率达 99%（空洞直径＜2μm）。填充后通过 “电解抛光”（电流密度 0.5A/dm²）使表面平整度控制在 3μm 以内，满足细线路（0.05mm 线宽）的加工需求。

• 树脂填充：选用低收缩率环氧树脂（收缩率＜0.5%），通过真空灌注（真空度＜10Pa）确保完全填充，再经 UV 固化（365nm 波长，能量 500mJ/cm²）和激光研磨（去除 0.5μm 树脂），表面平整度可达 2μm，适合对绝缘性要求高的场景（如射频模块的接地孔）。

应用场景的 “性能匹配”

50μm 微盲孔的制造工艺特性，使其在高端电子设备中不可替代：

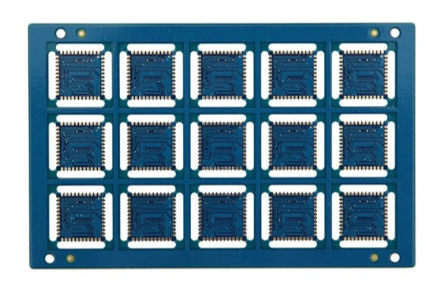

智能手机主板。采用 “激光钻孔 + 电镀铜填充” 的微盲孔，实现 30μm 线宽 / 距的布线，主板面积比传统 PCB 缩小 40%（从 120cm² 降至 72cm²），同时支持 5G 毫米波信号（28GHz）的低损耗传输（每厘米损耗＜0.8dB）。某旗舰机的主板通过这种工艺，微盲孔相关的信号故障从 1% 降至 0.1%。

智能穿戴设备。柔性 HDI 的微盲孔采用 “树脂填充 + 薄铜箔” 设计，能承受 10 万次弯折（半径 5mm），阻抗变化率＜5%，满足智能手表的心率传感器与主板的信号连接需求（传输延迟＜1ms）。

汽车雷达。77GHz 毫米波雷达的 HDI 板，微盲孔需采用 “阶梯孔 + 镀金处理”，确保阻抗偏差＜±3%，插入损耗＜0.5dB，使雷达的测距精度达 ±3cm（传统工艺为 ±5cm），提升自动驾驶的安全性。

HDI 板材的微盲孔制造，是 PCB 批量厂家在 “微小化” 浪潮中必须攻克的技术高地。从 50μm 孔径的激光钻孔到 99% 填充率的电镀控制，每一步都体现着 “微米级即王道” 的制造理念。
