工业控制板和中端路由器中，CEM-3 板材因 “玻纤布 + 纸芯” 的复合结构（比 CEM-1 多一层玻纤布），成为平衡成本与密度的优选。但要实现 0.1mm 线宽线距的高密度布线（相当于头发丝直径的 1/5），需突破基材特性、蚀刻精度、层间对准三道难关。PCB 批量厂家的实践显示，通过工艺优化，CEM-3 的布线密度可提升至普通 CEM-1 的 2 倍，阻抗控制精度达 ±10%，完全满足 1GHz 以下信号的传输需求，为中端设备提供 “够用且经济” 的高密度解决方案。
基材预处理：为细线路打牢基础
CEM-3 的基材特性（表面平整度、吸湿性）直接影响细线路的稳定性，PCB 批量厂家在布线前需做好 “基础工程”：
表面平整度的 “微米级修整”。CEM-3 的表层为 7628 型玻纤布（纤维直径 7μm），比 CEM-1 的粗纤维更适合细线路，但树脂覆盖不均仍会导致表面起伏（＞5μm），可能造成线宽偏差。PCB 批量厂家通过 “微研磨 + 电解抛光” 处理：用 800 目砂纸轻磨表面（去除 2μm 树脂），再电解抛光（电流密度 1A/dm²），使表面粗糙度 Ra 降至 0.3μm 以下。测试显示，处理后的 CEM-3，0.1mm 线宽的蚀刻误差可从 ±0.015mm 缩至 ±0.008mm，合格率提升至 95%。
防潮处理的 “双重保障”。CEM-3 的纸芯仍有吸湿性（24 小时吸水率＜1.5%），湿度会导致基材膨胀，影响线宽稳定性。PCB 批量厂家采用 “预烘 + 涂覆” 工艺：层压前在 120℃烘箱烘 6 小时（含水率＜0.3%）；布线完成后涂覆 0.5μm 厚的阻焊剂（含氟树脂），使吸水率再降 50%。某实验显示，经防潮处理的 CEM-3，在 85% RH 环境中放置 1000 小时，0.1mm 线宽的变化量＜0.005mm，远优于未处理的 0.01mm。
蚀刻工艺：0.1mm 线宽的 “精准裁切”
细线路的核心是蚀刻精度，CEM-3 的复合基材让蚀刻难度远超普通板材，PCB 批量厂家的工艺控制需做到 “毫厘必争”：

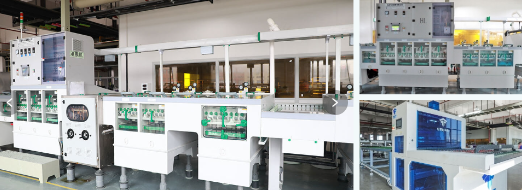

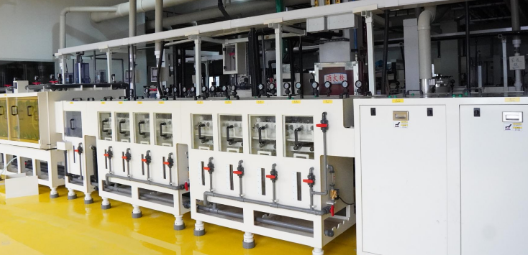

蚀刻液的 “定制配方”。CEM-3 的铜箔（18-35μm）与玻纤布、纸芯的结合力差异大，需用低酸性氯化铜蚀刻液（Cu²+ 浓度 80-90g/L，pH 值 1.5-2.0），既能快速蚀刻铜箔，又能减少对基材的腐蚀。蚀刻温度控制在 45±0.5℃（温度每波动 0.5℃，线宽误差增加 0.003mm），喷淋压力分区域调整：线路密集区用 2.5bar（确保蚀刻均匀），边缘区用 2bar（避免过度蚀刻）。PCB 批量厂家的对比实验显示，这种定制工艺能将 0.1mm 线宽的蚀刻合格率从 80% 提升至 92%。
干膜的 “紧密贴合”。细线路对干膜的分辨率要求极高，需采用 5μm 厚的超薄干膜（普通干膜为 25μm），通过真空压膜机（真空度＜10Pa）贴合，确保干膜与铜箔间无气泡（气泡会导致线宽局部变细）。曝光机采用深紫外光源（波长 254nm），分辨率达 5000dpi，能精准定义 0.1mm 线宽的图案。PCB 批量厂家的 AOI 检测显示，超薄干膜的线宽转移误差＜0.005mm，是普通干膜的 1/3。
层间对准：多层高密度的 “立体连接”
CEM-3 的多层布线（通常 4-6 层）需解决层间对准问题，偏差超过 0.01mm 就会导致过孔与线路错位，PCB 批量厂家的层压工艺暗藏巧思：
定位系统的 “动态补偿”。CEM-3 的层间热膨胀差异（玻纤层 CTE 15ppm/℃，纸芯层 25ppm/℃）会导致对准偏差，PCB 批量厂家采用 “X 射线 + 实时补偿” 技术：每层设置 3 个直径 0.1mm 的金属靶标，层压时 X 射线实时监测靶标位置，计算热膨胀量后动态调整平台位置，确保层间对准误差＜5μm。某 6 层 CEM-3 板的测试显示，这种方法能将过孔与线路的错位率从 3% 降至 0.5%，过孔信号反射损耗从 - 18dB 提升至 - 25dB。
半固化片的 “匹配选择”。多层布线需用半固化片（PP）黏合，CEM-3 需选择低流动度 PP（流动度 20-30%），避免树脂过度流动覆盖细线路（0.1mm 线宽的覆盖风险比 0.2mm 线宽大 5 倍）。PCB 批量厂家会根据线宽选择 PP 厚度：0.1mm 线宽配 50μm 厚 PP，确保层压后线路上方的树脂厚度＞10μm（避免压伤线路）。测试显示，匹配 PP 的 CEM-3，层压后线路的完整性达 99%，而用错 PP 的产品仅 90%。
阻抗控制：高密度布线的 “信号稳定器”
0.1mm 线宽的阻抗易受基材、线距影响，CEM-3 需通过设计与工艺协同控制，PCB 批量厂家的解决方案兼顾精度与成本：
线距与介质厚度的 “黄金比例”。CEM-3 的介电常数（Dk=4.8±0.2）较稳定，PCB 批量厂家通过仿真得出：0.1mm 线宽对应 0.12mm 线距、0.15mm 介质厚度（PP + 基材），可实现 50Ω 阻抗（误差 ±10%）。某实验显示，这种比例的线路，1GHz 信号的传输损耗为 1.2dB/m，比线距 0.1mm 的（1.5dB/m）更优，且串扰＜-35dB。
铜箔厚度的 “精准匹配”。细线路需用 18μm 薄铜箔（35μm 铜箔的 0.1mm 线宽易蚀刻过度），但薄铜箔的阻抗稳定性差。PCB 批量厂家采用 “电镀加厚” 工艺：先蚀刻出 0.1mm 线宽（18μm 铜），再电镀增厚至 25μm（均匀性 ±1μm），既保证线宽精度，又降低阻抗波动（从 ±15% 缩至 ±8%）。
CEM-3 的高密度布线工艺，是 PCB 批量厂家在 “成本约束” 下实现 “性能突破” 的典型案例。通过基材预处理、精准蚀刻、层间对准与阻抗控制，它能在 0.1mm 线宽线距下保持稳定性能，比 FR-4 低 30% 的成本却能满足 80% 中端设备的需求。对于工业控制板、中端路由器等场景，这种 “够用且经济” 的高密度解决方案，正成为工程师平衡性能与成本的优选。
