FR-4表面处理：PCB批量厂家如何保持性能稳定？

在工业控制柜的高温高湿环境中，一块 FR-4 四层板若表面处理不当，6 个月后绝缘电阻可能从 10¹²Ω 骤降至 10⁸Ω，引发设备误动作。FR-4 的表面处理与防潮工艺，看似是基础工序，实则是保障板材在潮湿、高温环境中稳定工作的核心。

表面处理：从 “保护铜箔” 到 “提升性能”

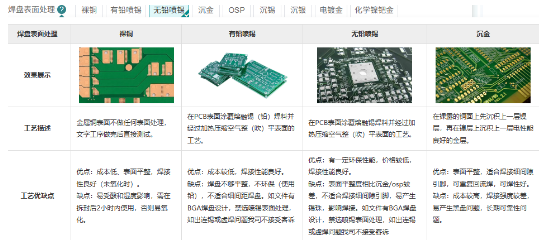

FR-4 的表面处理需兼顾焊接性、耐腐蚀性和电气性能，PCB 四层板厂家有四种主流方案，各有适用场景：

化学镀镍金：潮湿环境的 “长效防护”。先镀 5-8μm 镍层（阻挡铜扩散），再镀 0.05-0.1μm 金层（提供优良导电性），这种 “镍屏障 + 金表层” 的结构，在盐雾测试中可坚持 500 小时无锈蚀（普通处理仅 200 小时）。金层的接触电阻＜5mΩ，且在潮湿环境中几乎不氧化，适合医疗设备的高频连接器。

沉银处理：高性价比的 “焊接友好型”。沉银层厚度 0.1-0.2μm，能在 260℃焊接温度下快速熔融，润湿性＞80%（优于镍金的 70%），适合需要多次焊接的场景。但银层易产生 “银迁移”—— 在潮湿且有电压的环境中，银离子会沿表面迁移形成导电通路（1000 小时后绝缘电阻可能下降 30%）。

OSP 处理：低成本的 “短期防护”。通过有机膜（厚度 0.2-0.5μm）隔绝空气，膜层含氮杂环化合物，能与铜形成化学键，常温下抗氧化期达 6 个月。OSP 处理成本仅为镀镍金的 1/5，焊接性优异（润湿性＞85%），适合消费电子（如智能手机主板）。但耐温性有限（超过 260℃会分解），回流焊次数不宜超过 3 次。

镀锡：高可靠性的 “焊接保障”。电镀 1-3μm 锡层，锡的熔点低（232℃），焊接时能与焊料形成合金（Sn-Cu），焊接强度＞1.5N/mm。镀锡的耐盐雾性能达 200 小时，成本比 OSP 略高（约 20%），适合工业电源模块。PCB 四层板厂家通过 “热风整平” 工艺，让锡层厚度均匀（偏差＜0.2μm），避免因厚度不均导致的电流分布不均（局部温升可降低 2℃）。

防潮工艺：从 “被动防御” 到 “主动阻隔”

FR-4 的基材（玻璃纤维 + 环氧树脂）虽本身吸湿性低（24 小时吸水率＜0.15%），但层间缝隙、表面微孔仍可能成为水汽入侵的通道，PCB 四层板厂家的防潮措施贯穿全流程：

基材预处理的 “源头控水”。FR-4 层压前，半固化片（PP）需在 120℃烘箱中烘 4 小时，含水率降至＜0.05%（未处理的 PP 含水率约 0.2%）。层压时采用真空环境（真空度＜50Pa），减少层间气泡（气泡会成为水汽聚集点），PCB 四层板厂家的 X 射线检测显示，真空层压的 FR-4，气泡率＜0.01 个 /cm²，比普通层压低 10 倍。

阻焊剂的 “防水外衣”。表面处理后涂覆阻焊剂（厚度 20-30μm），不仅绝缘，更能形成物理屏障阻挡水汽。PCB 四层板厂家选用 “无硅阻焊剂”（含氟树脂），其水接触角＞90°（普通阻焊剂约 70°），水珠在表面呈球状滚落，难以渗透。

边缘密封的 “最后防线”。FR-4 的裁切边缘若暴露，水汽会沿玻璃纤维与树脂的界面侵入，导致层间剥离。PCB 四层板厂家采用 “双组分环氧胶封边”：在板子边缘涂抹 1mm 宽的胶层，经 120℃固化后形成弹性密封（伸长率＞50%），能跟随板材热胀冷缩而不开裂。

湿热环境下的性能保障

在 85℃/85% RH 的严苛环境中，FR-4 的性能衰减主要来自三个方面，PCB 四层板厂家针对性优化：

绝缘电阻的 “稳定术”。湿热环境会使 FR-4 的体积电阻率下降，PCB 四层板厂家通过 “树脂改性” 提升抗湿性：在环氧树脂中添加 5% 纳米二氧化硅（粒径 50nm），减少树脂的亲水基团。测试显示，改性后的 FR-4，在湿热环境中的体积电阻率（10¹¹Ω・cm）是普通 FR-4（10¹⁰Ω・cm）的 10 倍，完全满足工业设备的绝缘要求（＞10⁹Ω・cm）。

铜箔附着力的 “加固法”。水汽会削弱铜箔与基材的结合力，PCB 四层板厂家采用 “粗化铜箔 + 硅烷偶联剂” 处理：铜箔表面经电化学粗化（粗糙度 Ra 1-2μm），增加与树脂的接触面积；基材中添加硅烷偶联剂（含量 1%），增强树脂与玻璃纤维的结合。这种处理让 FR-4 的铜箔剥离强度在湿热环境中保持率达 85%（普通处理仅 70%）。

介电性能的 “稳定器”。高频信号（如 5GHz）对基材的介电常数变化敏感，水汽会使 FR-4 的 Dk 值从 4.5 升至 4.8（偏差 6.7%），导致阻抗失配。PCB 四层板厂家选用低吸水树脂（吸水率＜0.1%），并控制玻纤布的含胶量（52±2%），使湿热环境中的 Dk 变化率＜3%，阻抗偏差控制在 ±5% 以内，满足 5G 设备的信号传输需求。

批量生产的质量控制

FR-4 的表面处理与防潮性能需通过严格检测，PCB 四层板厂家建立了完善的质控体系：

湿热老化测试。每批次抽取 5 块板，在 85℃/85% RH 环境中放置 1000 小时，测试后绝缘电阻需＞10¹⁰Ω，铜箔腐蚀面积＜0.5%，介电常数变化率＜5%。PCB 四层板厂家的统计显示，通过这项测试的产品，在实际使用中的潮湿故障率＜0.1%。

盐雾测试。对镀镍金、沉银等表面处理的产品，进行 48 小时中性盐雾测试（5% NaCl 溶液，35℃），要求表面无锈蚀、镀层无剥落，铜箔腐蚀面积＜0.1%。这项测试能有效模拟沿海、高湿度地区的使用环境。

焊接性验证。防潮处理后的 FR-4 需保持良好焊接性，通过 “润湿天平” 测试，焊料润湿时间需＜1 秒，铺展面积＞80%，确保后续组装的可靠性。某 PCB 四层板厂家的测试显示，经防潮处理的 FR-4，焊接不良率从 1.5% 降至 0.3%。

FR-4 的表面处理与防潮工艺，是 PCB 四层板厂家对 “细节决定可靠性” 的最佳诠释。从纳米级的表面镀层到毫米级的边缘密封，每一步处理都在为板材构建 “防潮屏障”。在汽车电子的发动机舱（温度 120℃、湿度 90%）、工业控制柜的潮湿车间，这些工艺让 FR-4 始终保持稳定性能，成为电子设备可靠运行的 “隐形基石”。
