多层PCB制造设计流程详解

为什么多层PCB的可制造性很重要？

随着电子产品不断更新，对性能、速度、体积的要求越来越高。传统的双层或四层电路板已经难以满足复杂系统的需要。所以，越来越多产品开始使用多层PCB。

多层PCB可以提供更多布线空间、更强电源分配、更好信号完整性。它们广泛用于服务器、通信设备、医疗设备、工控系统、汽车电子等领域。

但层数一多，制造难度也大。设计不合理就会导致以下问题：

• 无法生产，交期拖延；

• 成品率低，成本上升；

• 信号质量差，系统不稳定；

• 焊接困难，质量波动大；

• 整板可靠性低，易早期失效。

为了避免这些问题，设计人员必须在设计阶段就考虑可制造性。把复杂设计控制在生产能力范围内，是产品成功的基础。

二、多层PCB的基本结构与设计难点

1. 多层板的构成方式

多层PCB一般由多个导电层（信号层、电源层、地层）和绝缘层（预浸料）压合而成。常见层数有6层、8层、10层、12层，甚至16层以上。

每两层铜箔之间夹有绝缘材料。整个堆叠结构通过高温高压压合，最终形成一块整体。

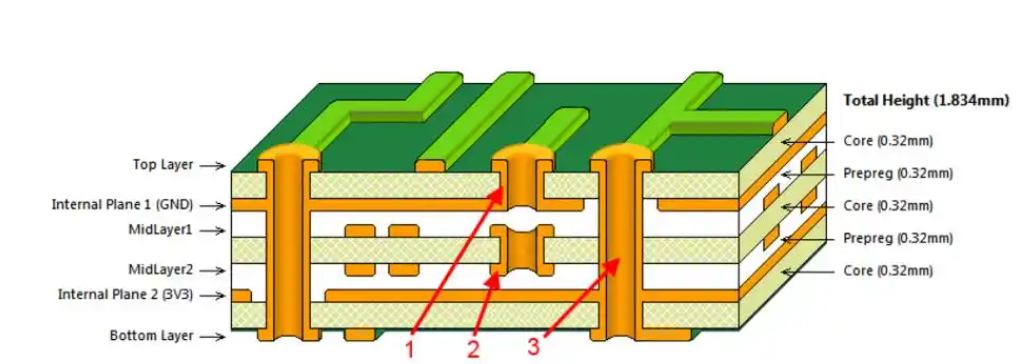

为了连接不同层之间的线路，需要使用通孔、盲孔、埋孔等过孔结构。层数越多，结构越复杂，加工难度越高。

2. 主要设计难点

在多层PCB中，常见设计挑战包括：

• 层叠结构选择不合理；

• 信号线之间耦合干扰；

• 电源与地层布线不清晰；

• 过孔类型多，制造成本高；

• 线路密集，线宽线距过小；

• 热管理不足，温升过高；

• 焊盘设计不标准，焊接质量差。

解决这些问题，需要设计人员熟悉多层板的制造流程与能力限制。

三、多层PCB可制造性的关键设计原则

1. 合理设计层叠结构

多层PCB的第一步是选择合适的层叠结构。要遵循这些原则：

• 层数为偶数，如6、8、10层；

• 信号层必须有连续参考面（地或电源）；

• 地与电源最好成对安排，互相耦合；

• 高频信号层应靠近参考地层；

• 控制层间对称，避免压合后翘曲。

常见8层叠层示例：

• L1：信号层

• L2：地层

• L3：信号层

• L4：电源层

• L5：电源层

• L6：信号层

• L7：地层

• L8：信号层

这样的结构信号完整性好，加工也稳定。

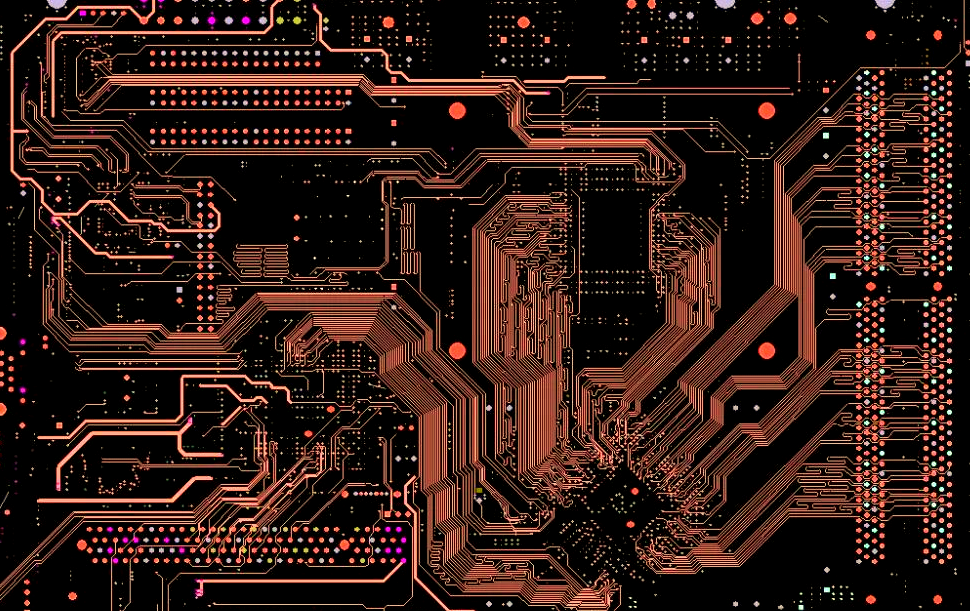

2. 控制线宽线距，避免制造困难

线宽线距关系到能否顺利蚀刻铜线路。如果过细、过密，就会出现断线、短路、铜残等问题。

设计时要参考工厂能力。一般建议：

• 线宽≥4mil（0.1mm）；

• 线距≥4mil；

• 高速信号差分对线间距一致；

• 模拟、数字信号间预留足够间距；

• 高压区域增加爬电距离。

宽松的参数不仅容易加工，也更可靠。

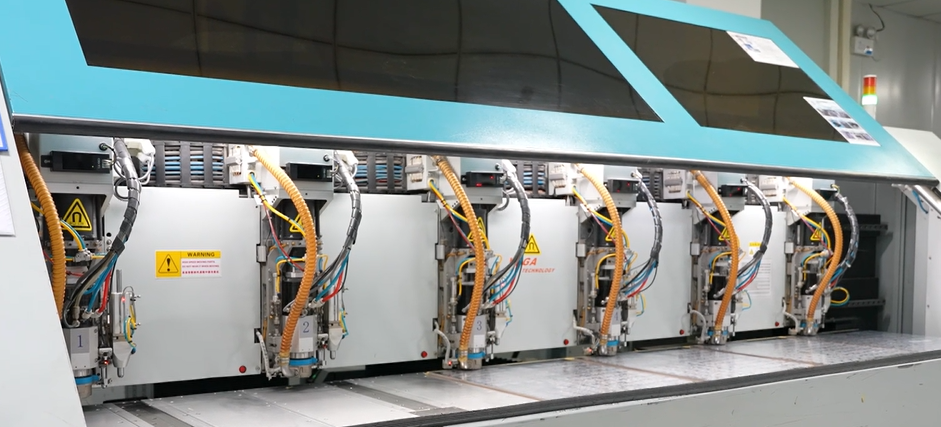

3. 选用合适的过孔结构

过孔是多层板中最容易出问题的部分。设计过孔时要注意：

• 不要滥用盲孔、埋孔；

• 优先使用通孔，稳定可靠；

• 小孔径尽量控制在0.2mm以上；

• 盲孔堆叠需采用填铜+激光工艺；

• BGA封装可用埋孔或via-in-pad，但需处理堵孔。

每一种孔都有制造成本和风险，不能一味追求结构紧凑而忽视加工能力。

4. 保证回流路径连续，减少信号反射

多层布线中，很多信号会从一层跳到另一层。此时信号需要有清晰的回流路径。如果回流断开，信号会受到干扰。

设计时建议：

• 所有信号层下方都为完整参考地层；

• 跨层时靠近布地过孔，回流更短；

• 高频信号走线要远离电源切割区；

• 差分线不要跨越电源地边界。

只有做到每一条信号的路径和回流路径都闭合，才能保证系统稳定。

5. 提高热设计能力

多层板导热路径少，发热元件又多，散热必须重点考虑：

• 增加铜箔厚度，提升导热效率；

• 热源器件下布热通孔；

• 多点铺地、铺电连接散热；

• 合理安排大功率芯片的布局；

• 必要时加金属散热片。

不注意散热，产品容易在长时间运行中出故障。

6. 预留测试点与检查点

多层板检修困难，设计中应提前留好测试点。主要包括：

• 电源电压测试点；

• 数字信号探针点；

• 焊接后X-ray检查窗口；

• ICT探针板位置。

留足测试点不仅方便调试，也方便工厂检测。

7. 优化焊盘结构，提高焊接可靠性

多层PCB中很多元件为细间距器件，如BGA、QFN等，焊接要求高。设计焊盘时应注意：

• 焊盘尺寸与焊球匹配；

• 避免过孔穿过焊盘中心；

• 必须有阻焊覆盖，防止连锡；

• 焊盘分布对称，避免翘板。

合理设计焊盘，有利于提高焊接一致性，减少虚焊。

四、可制造性设计实用技巧

1. 提前与PCB厂沟通工艺能力

不要等设计完成才与工厂沟通。设计初期应了解PCB厂商的能力：

• 最小线宽/线距；

• 最小钻孔尺寸；

• 支持的盲孔层数；

• 层数限制；

• 表面处理方式等。

工艺能力表是设计依据，不能凭经验画板。

2. 使用标准材料与规范结构

材料方面建议选用工厂推荐的预浸料、铜箔、板材，常见如FR4、高Tg材料等。

结构方面使用常规叠层方案，避免非对称结构、特殊形状切割等不利加工的设计。

标准化设计可大幅降低制造成本与风险。

3. 使用DRC规则严格约束设计行为

在布线软件中启用DRC（Design Rule Check），设置以下内容：

• 最小线宽线距；

• 最小过孔焊环；

• 元件间最小间距；

• 层间最小厚度；

• 焊盘与阻焊窗口对齐范围。

每一次检查都能帮你提前发现制造风险。

4. 做好DFM审核

设计完成后要进行DFM审核（Design for Manufacturing）。可使用CAM工具或由PCB厂代为审核。

DFM内容包括：

• Gerber文件检查；

• 层叠检查；

• 过孔检查；

• 焊盘尺寸与工艺匹配；

• 表面处理与封装一致性检查。

通过DFM审核，可大幅降低板厂返单或工艺异常概率。

设计可制造的多层板，让生产变得更简单

多层PCB可以提升布线能力和信号质量，但设计难度和制造成本也会增加。设计人员要从一开始就考虑可制造性，不仅要“能画”，更要“能做”。

本文总结的可制造性重点包括：

• 合理层叠设计，满足信号和热管理要求；

• 规范线宽线距，保证蚀刻稳定；

• 选择合适的过孔结构，降低风险；

• 保证信号回流路径完整，减少干扰；

• 做好热设计，避免过热；

• 留好测试点和检查口，便于后期维护；

• 与工厂紧密配合，提前了解工艺能力；

• 使用标准材料、标准工艺、标准流程。

只有这样，才能在追求性能和复杂度的同时，让产品更容易制造、更高良率、更稳定可靠。
