PCBA制造这些术语你都了解吗？

电子制造车间里，新来的工程师小李面对生产主管的问题手足无措。“DFM分析做了吗？”“钢网开孔参数确认了？”“回流温度曲线优化过没有？”这些术语像外语一样让他困惑。实际上，PCBA（Printed Circuit Board Assembly）加工是一个由专业术语构建的技术世界，每个词背后都对应着具体工艺与质量标准。理解这些术语，就是掌握了电子制造的通用语言。

一、理解PCBA基础框架

PCBA不是单个产品，而是一个动态制造过程。它描述的是将各种电子元件安装到PCB裸板上，经过焊接、检测、测试最终成为功能模块的完整流程。一块手机主板的诞生，往往需要经过二十余道PCBA工序才能完成。

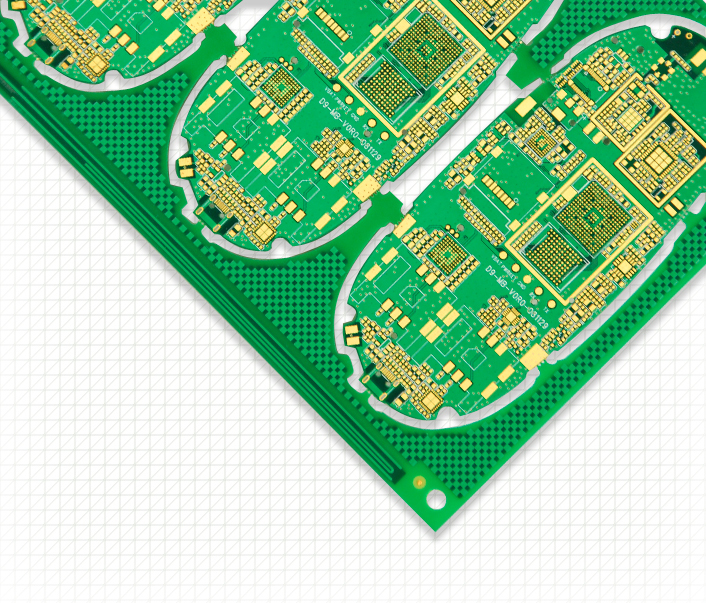

PCB作为载体，如同电子设备的骨架。根据结构可分为三类：单面板只能单面布线，成本最低；双面板实现正反两面电气连接；多层板则像三明治一样将多个导电层叠压在一起，手机主板通常采用8-12层设计以满足高密度布线需求。铝基板则在大功率LED照明中广泛应用，因其散热性能优于普通FR-4基材。

Gerber文件是设计部门与制造车间的技术桥梁。它采用RS-274X标准，用坐标和绘图指令精确描述每一层线路的几何形状。当工程师在CAD软件中导出Gerber时，实际上是在生成一套包含线路层、阻焊层、字符层的数字地图，制造商将据此制作曝光底片。

BOM表（物料清单）是生产计划的依据。这份电子表格详细记录了PCBA所需的三百余种物料信息，从电阻电容的规格参数到主控芯片的批次号。当BOM标注“0805 10kΩ ±1%”时，采购绝不会买成0603封装；当注明“替代料”时，物料工程师便知道可以启用备用供应商。

二、材料与工艺：制造现场关键环节

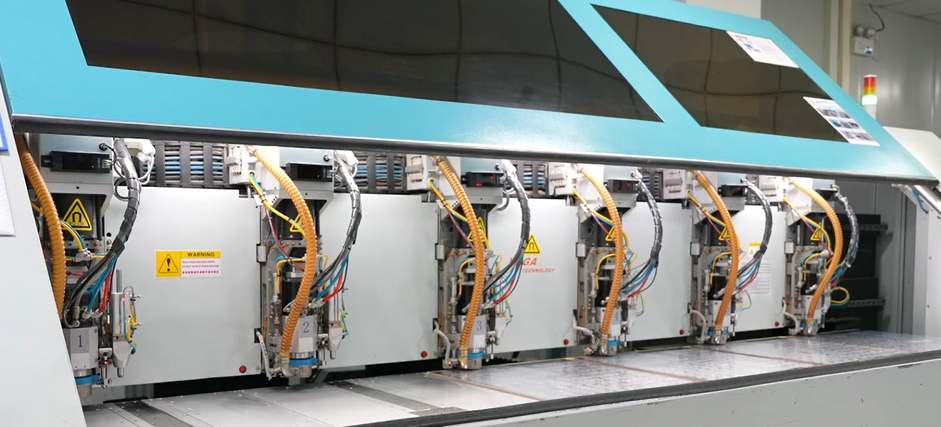

SMT产线由三个核心设备串联而成。首先锡膏印刷机通过钢网将锡膏精准涂覆在焊盘上，然后贴片机以每秒钟20颗元件的速度将芯片精准放置，最后回流焊炉通过温区变化使锡膏熔化再凝固。现代贴片机的贴装精度已达±0.025mm，比头发丝还细。

钢网的质量直接影响60%的焊接缺陷率。当元件小至01005尺寸（0.4mm长）时，激光切割钢网需确保开孔精度±0.01mm。对于BGA芯片区域，工程师会采用阶梯钢网设计：普通区域厚度0.13mm，BGA区域减薄至0.1mm，确保微小球栅焊点获得适量锡膏。

锡膏是金属与化学的精密混合物。无铅锡膏通常含锡96.5%、银3%、铜0.5%，熔点217℃。其中的助焊剂如同“清洁剂+胶水”，既能去除金属表面氧化物，又能在回流前固定元件。在冰箱中储存的锡膏一旦回温不足直接使用，会因水分凝结引发锡珠飞溅。

回流温度曲线是焊接质量的命脉。一块电脑主板通过八个温区时，工程师要严格控制：预热区升温不超过2℃/秒以防元件热冲击；在217℃以上的回流区停留40-80秒使焊点充分形成；冷却区以4℃/秒速率降温避免焊点晶粒粗化。温度偏差±5℃就可能导致BGA虚焊。

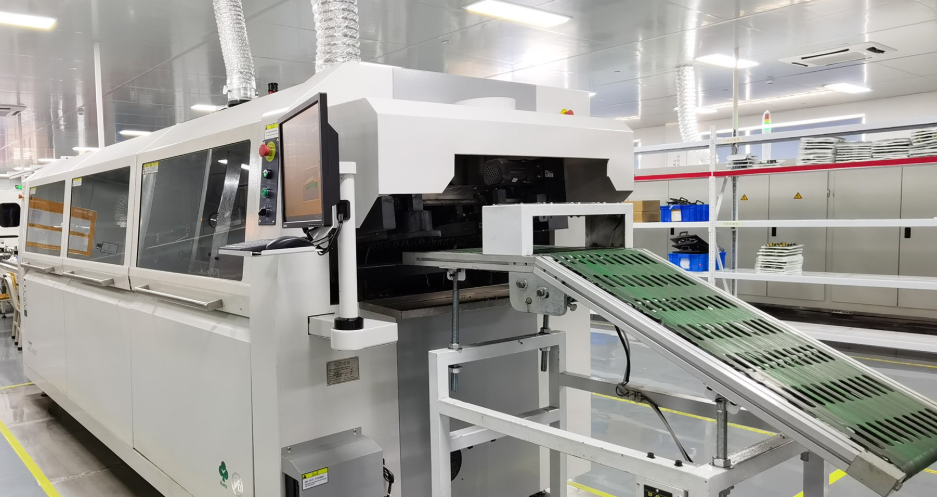

DIP插件工艺为传统元件保留位置。电源连接器等耐大电流元件仍需穿孔焊接，波峰焊机先用扰流波穿透狭窄引脚间隙，再用平波修整焊点外观。当传送带速度设定在1.2m/min时，接触时间3秒可形成半月形理想焊点。

三、检测与验证：

AOI设备如同不知疲倦的质检员。它用多角度摄像头捕捉焊点图像，通过与标准样板比对发现偏移、少锡、桥接等缺陷。对QFN芯片的隐蔽焊点，采用30°侧视光源能清晰呈现侧翼焊锡状况。

X-Ray则具备透视眼能力。当BGA芯片的数百个焊点隐藏在封装下方时，X射线穿透成像可显示焊球形状、气泡率甚至裂纹。汽车电子要求气泡率低于15%，而X-Ray能精确量化到每个焊点的缺陷尺寸。

ICT测试是电路通断的体检仪。通过数百个探针同时接触测试点，能在10秒内检测出开路、短路、元件错件等故障。某家电控制器生产线采用ICT后，故障定位时间从2小时缩短至3分钟。

FCT测试则模拟真实工作状态。给手机充电板接通5V电源，检测输出电压是否稳定在4.2V；向蓝牙模块发送测试指令，验证信号强度是否达标。只有通过全功能测试的PCBA才能进入整机组装。

DFM（可制造性设计）是预防问题的关键。工程师检查PCB设计时，会确认焊盘间距是否大于0.2mm以满足钢网开孔要求；评估BGA位置是否便于X-Ray穿透检测；分析高热芯片周围是否预留散热通道。优秀的DFM分析能提前消除80%的工艺风险。

四、进阶术语：

理解宽厚比与面积比对钢网设计至关重要。当0201电阻的焊盘宽0.25mm时，选用0.08mm钢网使宽厚比达3.1（>1.5），确保锡膏顺利脱模。QFN芯片焊盘的面积比则需>0.66，防止锡膏残留网孔。

三防漆，喷涂后形成的20μm薄膜，在潮湿环境中能阻挡水汽侵蚀，盐雾测试表明喷涂后电路板耐腐蚀时间延长5倍。柔性三防漆还能缓解振动应力，使车载控制板的振动故障率下降60%。

阶梯钢网解决元件高度差问题。当同一板上有0.1mm厚的01005电容和0.6mm厚的连接器时，钢网在连接器区域加厚至0.15mm增加锡量，避免因压力不均导致的印刷不良。

锡膏的金属含量直接影响焊接可靠性。含铜2%的锡银铜合金，比传统锡铅焊料的抗拉强度提高30%。但金属含量超过92%会使粘度增大，印刷时易出现拉尖现象。

​
