厚铜板与散热片/导热胶的结合工艺优化

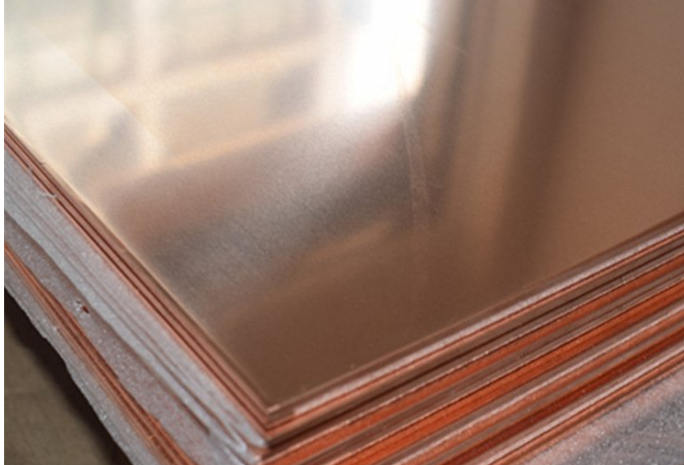

厚铜板（铜厚≥2oz） 与散热片的结合工艺直接决定设备可靠性。行业数据显示：结合界面热阻占系统总热阻的60%以上，而材料兼容性问题可导致局部温升增加30℃。

一、厚铜板特性对散热材料提出新需求

1. 铜箔厚度差异引发应力集中
厚铜板在温度循环中膨胀程度（CTE=17ppm/℃）明显高于普通FR4基材（CTE=13ppm/℃）。当导热胶的膨胀系数（CTE=40-80ppm/℃）不匹配时，反复热胀冷缩会使胶层开裂。某充电桩模块测试显示，胶层开裂后界面热阻飙升300%。工程师应选择CTE≤50ppm/℃的改性环氧导热胶，并在铜层边缘设计膨胀缓冲槽（宽度0.5mm），释放应力。

2. 表面处理工艺影响结合强度
厚铜板的沉金表面（厚度0.05μm）比喷锡表面结合强度提高45%。沉金层能填充铜箔微观孔隙，增加导热胶的接触面积。但金层过厚（>0.1μm）会形成隔热屏障，反使热阻增加15%。工程师需控制沉金厚度在0.03-0.08μm最佳区间。

二、导热胶选型？

1. 黏度匹配实现精准填充
高黏度导热胶（>50万cps）易残留气泡，低黏度胶（<10万cps）会流动失控。

2. 固化工艺决定界面稳定性
分阶段固化比单次固化更可靠：

• 第一阶段：80℃/30分钟预固化，使胶层半流动填充微隙

• 第二阶段：150℃/2小时深度固化，形成交联网络


三、散热片与厚铜板的匹配设计

1. 齿片方向优化气流效率
散热片齿槽方向应与设备进风口平行，偏差角＞15°时风阻增加40%。在服务器电源中，采用斜齿结构（倾角30°）比直齿散热效率提升22%。工程师需在散热片底部增加微凸点（高度0.1mm），增大接触压力，减小界面热阻。

2. 嵌入式热管解决局部热点
对＞100W/cm²的热源区，在厚铜板与散热片间嵌入直径1.5mm热管。热管内部填充相变材料，能将热量快速横向扩散。

四、结合工艺三大创新方案

1. 阶梯铜厚-导热胶复合结构
在厚铜板表面制作梯度铜层：核心区4oz铜厚，过渡区3oz，外围2oz。配合导热胶厚度从0.1mm渐变至0.25mm，补偿膨胀差。该方案使某电机驱动器热循环寿命突破5000次。

2. 铜网锚固增强技术
在厚铜板表面蚀刻50μm深网格凹槽，注入导热胶后形成机械互锁。测试表明，锚固结构使剪切强度提升至8MPa，比平面结合高3倍。尤其适用于车载振动环境。

3. 真空压合工艺突破
采用两阶段压合：

• 第一阶段：120℃/1MPa真空压合，排出界面气体

• 第二阶段：180℃/3MPa高压成型，确保完全接触
  该工艺使界面热阻稳定在0.15℃·cm²/W以下，比传统工艺降低50%。

五、验证方法与典型案例

1. 红外热成像定位失效点
使用红外相机扫描工作状态下的结合面，温差＞5℃区域提示存在空隙。某光伏逆变器通过扫描发现边缘空隙，调整点胶路径后最高温度下降18℃。

2. 超声显微镜检测隐性缺陷
20MHz高频超声可探测胶层内≥50μm的气泡。某案例中检测出隐藏裂纹，更换低CTE胶后良率从82%升至98%。

3. 工业级压力测试验证
某储能系统厚铜板模块通过以下严苛测试：

• 振动测试：10-2000Hz随机振动，振幅15G

• 冷热冲击：-55℃~125℃循环1000次

• 湿热老化：85℃/85%RH环境下1000小时
  测试后界面无分层，导热性能衰减＜5%。

既要驯服膨胀系数差异带来的内应力，又要构建连续的热传导通道。当4oz铜箔在180℃压合中与散热片紧密贴合时，那0.15mm厚的导热胶层恰似精密的缓冲垫片，在刚与柔之间找到了微米级的平衡点。
