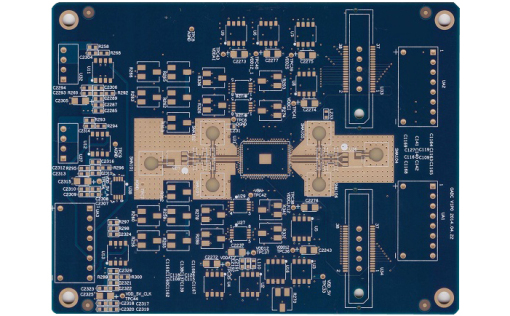

六层PCB线宽公差与侧蚀如何控制？

六层PCB的线宽公差与侧蚀控制会影响信号完整性与良率。当前行业数据显示：线宽偏差超过±10%会导致阻抗波动＞15%，而侧蚀量＞15μm将引发GHz频段信号反射。

一、线宽公差：

1. 设计端预补偿技术
工程师需在电路设计阶段进行线宽补偿。例如阻抗线设计时，对50Ω差分对增加8%的线宽冗余（如理论5mil调整为5.4mil），补偿蚀刻损失。这是因为蚀刻液会从铜线侧向侵蚀，导致实际线宽小于设计值。

2. 薄铜箔工艺的应用
采用1/3OZ（约12μm）基铜压合，再电镀至目标厚度（如1OZ）。某交换机主板实测显示：薄铜箔蚀刻后线宽偏差仅±1.2μm，比常规1OZ铜箔精度提升60%。薄铜箔蚀刻时间短，侧向侵蚀量显著降低。

3. 激光直接成像（LDI）突破
传统曝光机线宽解析极限为20μm，LDI技术可实现8μm解析精度。华为基站PCB项目采用LDI后，10Gbps差分对阻抗波动从±12%压缩至±5%。LDI避免了菲林底片形变，图形转移精度更高。

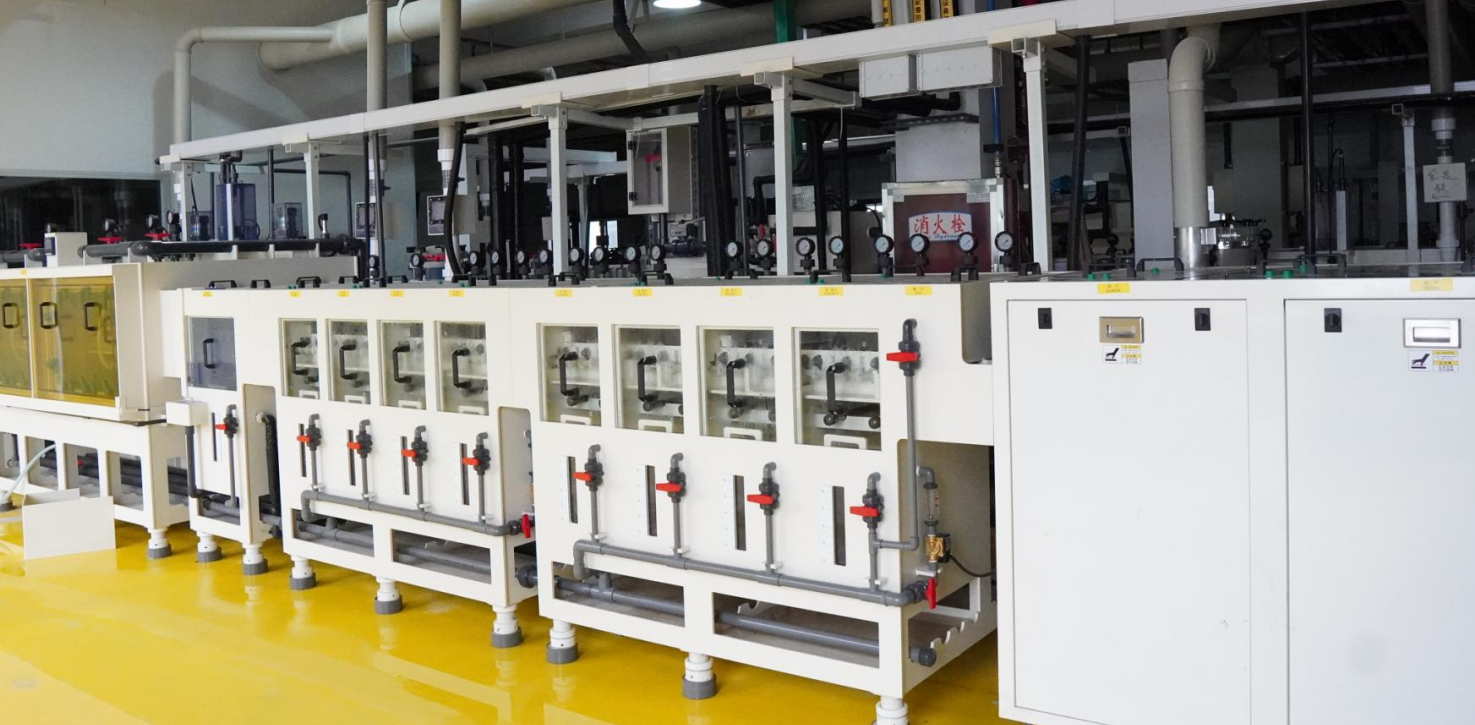

4. 蚀刻液动态管控
建立硝酸基蚀刻液铜离子浓度闭环系统，将Cu²⁺维持在22±0.5g/L。浓度波动＞1g/L时，线宽公差恶化40%。自动补液装置实时监测并调整药水成分，确保蚀刻速率稳定。

二、侧蚀量：

1. 喷淋蚀刻的革新
对比传统浸泡工艺，高压喷淋蚀刻（压力0.25MPa）使侧蚀量从25μm降至8μm。某GPU核心板采用60°斜角喷嘴后，40GHz信号插损降低1.2dB。喷射流能快速带走反应产物，减少侧向反应时间。

2. 蚀刻系数精准调控
碱性蚀刻液（PH=8.2时）蚀刻系数达4.0，意味着侧蚀量仅为线厚的25%。当PH升至9.0时，系数暴跌至2.3，侧蚀风险激增。工程师需每小时检测PH值并微调。

3. 铜面湍流优化技术
在蚀刻段增加振荡滚轮（频率15Hz），使板面形成湍流。测试表明：此方法消除75%的“边缘过蚀”现象，板中心与边缘线宽差异＜3μm。湍流避免了蚀刻液在板面滞留导致的局部过腐蚀。

三、数据驱动的闭环系统进行协同控制

1. TDR实时反馈机制
在拼板边设计阻抗测试条，生产过程中用飞针TDR抽测。某自动驾驶控制器项目通过实时调整蚀刻参数，阻抗合格率从78%提升至98%。测试数据自动回传MES系统，触发工艺参数迭代。

2. 层压应力补偿
六层板压合时采用铜箔通电加热（177±2℃），介质厚度波动＜3%。未控温的压合会导致局部介厚差异＞10%，引发阻抗突变。温度均匀性确保半固化片流胶一致，避免层间厚度不均。

3. 三维侧蚀监测
采用激光微距仪扫描截面，生成侧蚀剖面云图（如图1）。某高频雷达板通过优化喷嘴布局，侧蚀峰谷差从12μm缩减至4μm。三维数据驱动蚀刻设备参数动态匹配。

六层板的精密控制本质是动态平衡的艺术——线宽公差需在设计与蚀刻间建立负反馈，侧蚀控制则要驯服流体动力学与电化学反应。
