四层PCB时钟电路设计该如何进行?

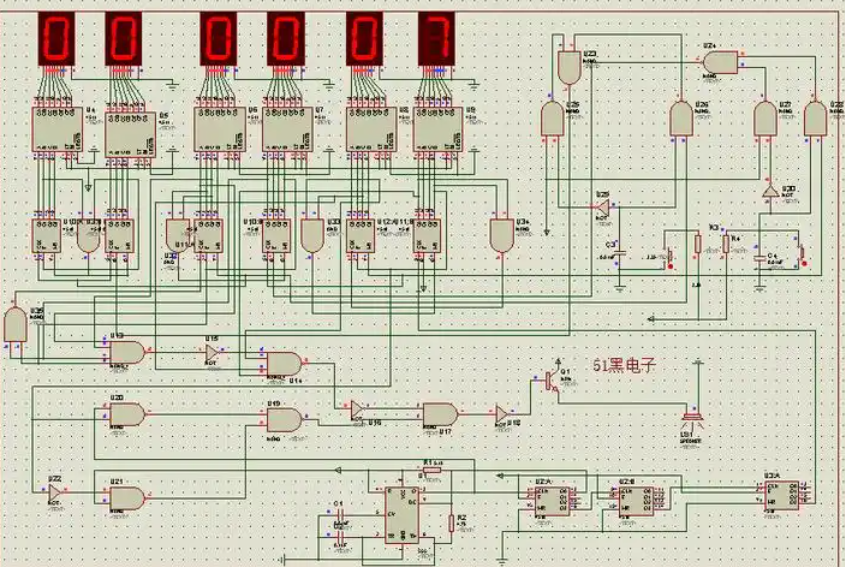

四层板时钟网络设计

四层板的典型结构为信号层-地平面-电源平面-信号层,这种布局对时钟信号设计意义重大:

  • 地平面屏蔽效应:将时钟信号布置在顶层(TOP层),紧邻地平面(GND层),可将信号回流路径缩短至微米级,降低辐射干扰(实测可减少30% EMI)。

  • 电源平面隔离:中间电源层(VCC)需保持完整,避免因切割导致电源噪声耦合到时钟线,引发时序抖动。

设计要点

  • 时钟线优先布于顶层,与地平面间距控制在0.1-0.2mm(介电常数4.2时,单端阻抗可稳定在50Ω±10%)。

  • 若需内层布线(如L2/L3层),需通过SI9000等工具计算差分阻抗,线宽/间距比建议1:1(如6mil线宽+6mil间距)。

传统菊花链拓扑在四层板中易引发信号反射,推荐采用星型拓扑+缓冲器驱动

  • 星型布局:所有时钟负载直接连接到中心节点(如时钟分配器),分支长度差异控制在±5mil内,时序偏斜可降低至100ps以内。

  • 缓冲器选型:选择低输出阻抗的时钟缓冲器(如SI5338),驱动能力≥24mA,确保高频下信号上升时间<100ps。

信号完整性:

1. 阻抗控制

  • 单端时钟线:线宽5mil、间距4mil、介质厚度3.8mil时,单端阻抗可控制在50Ω±5%(需通过T型结构补偿过孔效应)。

  • 差分时钟对:采用“微带线+包地铜”设计,线宽6mil、间距6mil,差分阻抗100Ω±10%。注意避免在差分对两侧布置高速信号线,防止串扰。

实测技巧

  • 使用矢量网络分析仪(VNA)在PCB样板上实测S参数,重点关注1-5GHz频段的回波损耗(RL<-15dB)。

  • 对关键时钟节点(如CPU核时钟)进行眼图测试,确保眼高≥80% VDD、眼宽>100ps。

2. 时序约束

  • 建立时间(Setup Time):数据在时钟上升沿前需稳定≥1.5倍时钟周期。可通过缩短关键路径布线(如数据总线与时钟线等长)满足要求。

  • 保持时间(Hold Time):数据在时钟上升沿后需保持≥0.5倍时钟周期。建议在时钟输入端添加10-22pF电容,滤除高频噪声导致的时序漂移。

反例警示:某项目因未做电源去耦,时钟线耦合了100mVpp电源噪声,导致保持时间余量归零,系统频繁复位。

EMI抑制与热管理

1. 电磁屏蔽

  • 包地处理:在时钟线两侧布置地平面,地线与信号线间距≤0.15mm,并每隔20mm打接地过孔(孔径0.3mm)。

  • 屏蔽罩设计:对超高频时钟(>1GHz),采用0.1mm厚铜箔制作屏蔽罩,与地平面通过0.1μF陶瓷电容连接,抑制共模辐射。

2. 热设计

  • 热源隔离:将时钟芯片与CPU、功率放大器等热源保持≥20mm间距,必要时用导热硅脂+铜柱散热。

  • 铜箔优化:在时钟线周围增加辅助散热铜箔(与信号线间距≥0.3mm),通过热仿真确保结温<85℃。

关键词:四层板设计、时钟网络优化、信号完整性、阻抗控制、EMI抑制


四层PCB时钟电路设计,本质上是电磁学、材料学与电路理论的跨界融合。通过仿真驱动设计、数据验证迭代,构建稳定可靠的“时钟心脏”。
