确保六层板盲孔填充与表面平整度的关键

盲孔填充饱满度与表面平整度是决定产品可靠性的关键指标。盲孔作为层间互联的“血管”,其填充质量直接影响信号传输效率与散热性能;而表面平整度则决定了后续线路图形制作的精度与元件贴装良率。

盲孔填充工艺的技术进化

电镀填孔:

电镀填孔通过铜离子在盲孔内的定向沉积实现填充,其核心在于镀液配方与电流密度的协同控制。传统工艺中,添加剂(如Cl⁻、聚醚类)的配比直接影响铜的沉积速率与均匀性。

提示

  • 对于深宽比>1:1的盲孔,采用“脉冲电镀+水平搅拌”可提升填孔率至95%以上。

  • 填孔后需通过X射线检测(X-ray)验证内部空洞,空洞率>5%需返工。

2. 树脂塞孔:

在5G通信板、汽车雷达等高频应用中,树脂塞孔因介电常数低(Dk≤3.5)成为主流选择。其工艺链包括真空塞孔、预固化、研磨等步骤。关键难点在于树脂与铜层的界面结合力:若热膨胀系数(CTE)不匹配(如树脂CTE>20ppm/℃),高温回流后易分层,导致焊盘凸起。

解决

  • 选用低CTE树脂,并增加玻璃纤维布增强层。

  • 研磨后需通过3D轮廓仪检测凹陷度,要求≤0.05mm。

表面平整度控制

1. 研磨工艺

传统砂带磨板通过机械摩擦去除多余铜层,但易造成边缘毛刺。

  • 第一阶段:粗磨(粒度80μm)去除80%凸起;

  • 第二阶段:精磨(粒度25μm)消除残留纹路;

  • 化学微蚀:使用过硫酸钠溶液(浓度10%)选择性蚀刻非盲孔区域,降低整体粗糙度至Ra≤0.8μm。

2. 干膜保护法

针对大尺寸盲孔(孔径>10mil),采用LDI曝光+MSAP显影技术,在盲孔区域保留干膜,通过化学微蚀精准控制面铜厚度。

工艺链协同:从设计到量产

1. 设计阶段

  • 孔径与厚径比:盲孔直径与板厚比建议≥1:0.8,避免填孔时铜无法充分渗透。

  • 叠层结构:内层盲孔周围保留≥20mil的铜区,防止填胶后热应力集中。

2. 检测技术

  • 切片分析:沿盲孔轴线切割,观察填孔铜与树脂的界面结合状态;

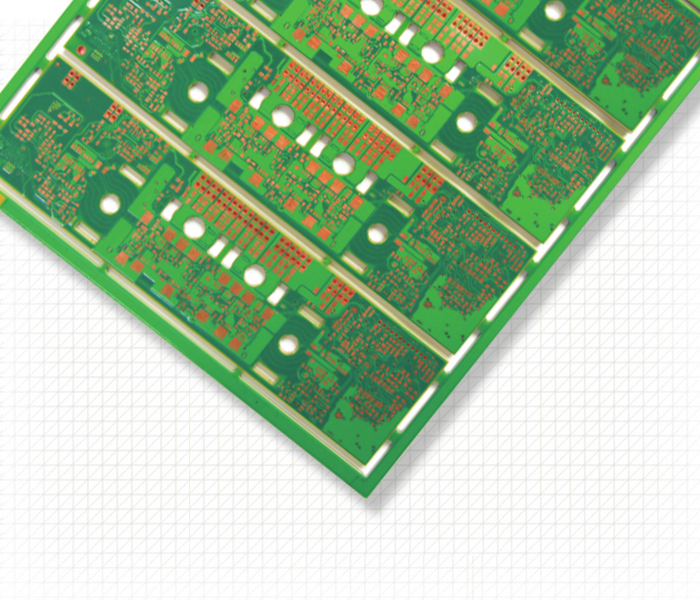

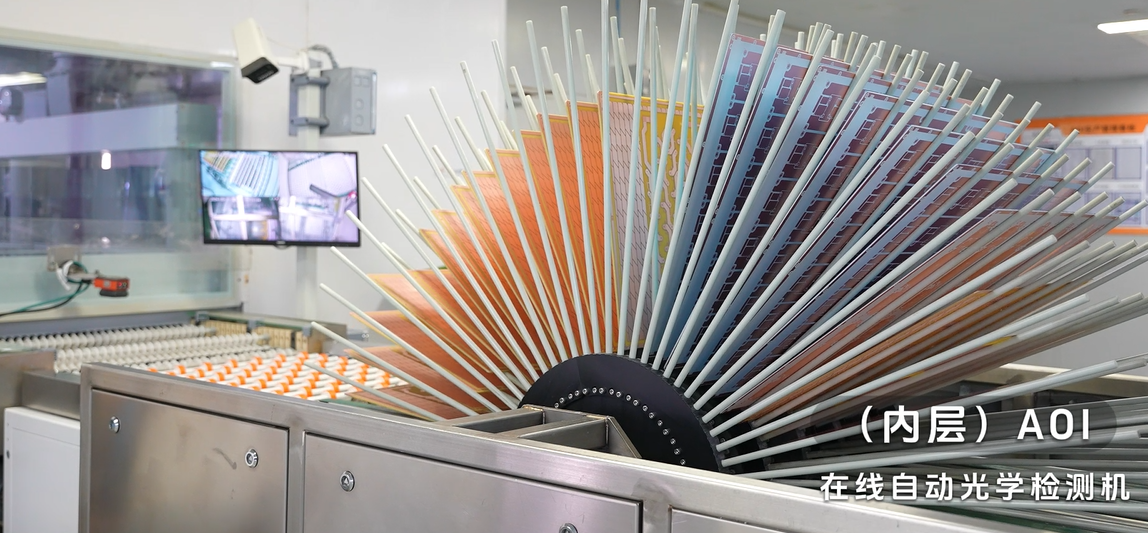

  • AOI光学检测:通过多光谱成像识别微米级凹陷或凸起;

  • 热应力测试:-55℃~125℃循环1000次后,检测盲孔区域是否开裂。

​关键词:电镀填孔、树脂塞孔、研磨工艺、化学微蚀、检测技术


盲孔填充与表面平整度的优化,本质上是材料、工艺、设备的协同创新。工程师需跳出单一工序视角,从系统层面构建“设计-制造-检测”闭环。
