汽车电子PCBA板DIP插件工艺质量管控技术规范

DIP插件工艺的可靠性直接影响产品寿命与功能安全。通过标准化检测可将故障率降低67%。本文基于IPC-A-610E标准与汽车电子特殊要求，系统解析DIP插件全流程质量管控要点。

​

一、焊接质量核心检测标准

1. 焊点完整性验证

• 空焊检测：采用3D SPI（锡膏检测仪）对焊盘进行三维轮廓分析，锡膏覆盖面积需≥75%（±3σ），未覆盖区域需在0.1mm²以内。

• 冷焊判定：使用微力测试仪（精度±0.1mN）施加50mN压力，引脚位移量＞0.3mm判定为冷焊，需结合X射线检测确认焊料渗透深度＜50%。

2. 焊点形态控制

• 锡尖高度：激光共聚焦显微镜测量锡尖高度，超过1.5mm需进行返修。对BGA周边焊点实施0.5mm安全距离管控，防止锡尖桥接。

• 针孔/吹孔：通过工业CT扫描（分辨率5μm）检测焊点内部缺陷，单焊点气孔数量＞3个判定为不良，需分析助焊剂活性不足或焊料氧化问题。

3. 电气性能验证

• 导通测试：使用飞线测试仪（精度±0.1Ω）进行通断检测，接触电阻需＜50mΩ。对高压电路（＞24V）实施微欧计复测，确保绝缘电阻＞100MΩ。

• 热应力测试：依据JEDEC标准进行0.5小时260℃回流焊模拟，监测焊点热阻变化率，要求＜1%/次。

二、元器件安装规范

1. 极性/方向管控

• 极性识别：对电解电容、二极管等元件采用激光标记方向标识（精度±0.1mm），AOI系统配置偏振光检测模块，误判率＜0.5%。

• 错件预防：建立BOM与ECN双校验机制，使用RFID标签实现元器件批次追溯，错件率控制在百万分之三以内。

2. 安装精度要求

• 引脚共面度：使用平面度测试仪检测，32引脚以上IC共面度误差需＜0.1mm。对QFP封装元件实施X-Y轴±0.05mm定位精度控制。

• 浮高控制：机械臂安装后，元件底部与PCB间隙需＜0.3mm，采用激光位移传感器实时反馈调整。

3. 机械强度保障

• 脚部变形：万能材料试验机测试引脚抗弯强度（载荷5N），形变量＞50%需报废。对插接式连接器实施2000次插拔寿命测试。

• 锡裂预防：在-55℃~125℃热循环试验中，监测焊点裂纹扩展速率，要求＜0.1mm/循环。

三、PCB板完整性检测

1. 表面缺陷管控

• 露铜标准：金手指区域露铜宽度＞0.5mm判定为MA缺陷，采用化学镀镍金工艺（Ni≥3μm/Au≥0.05μm）修复。

• 刮伤处理：使用3D轮廓仪检测，深度＞5μm的刮伤需进行局部补镀，粗糙度Ra≤1.6μm。

2. 结构可靠性验证

• 弯曲强度：三点弯曲试验（跨距30mm）施加5N载荷，挠曲变形量＞1mm需优化PCB叠层结构。

• 内层分离：通过超声扫描（频率5MHz）检测分层区域，面积占比＞25%判定为MA缺陷，需进行热应力修复。

3. 污染控制标准

• 离子残留：依据IPC-TM-650标准测试，表面离子污染度需＜5.0μg/cm²（NaCl当量）。对清洁度要求高的区域（如传感器焊盘）实施等离子清洗。

• 异物管控：在千级洁净车间（≥0.5μm粒子＜352,000/m³）进行插件作业，每2小时进行环境微粒监测。

四、工艺优化与失效预防

1. 锡渣控制技术

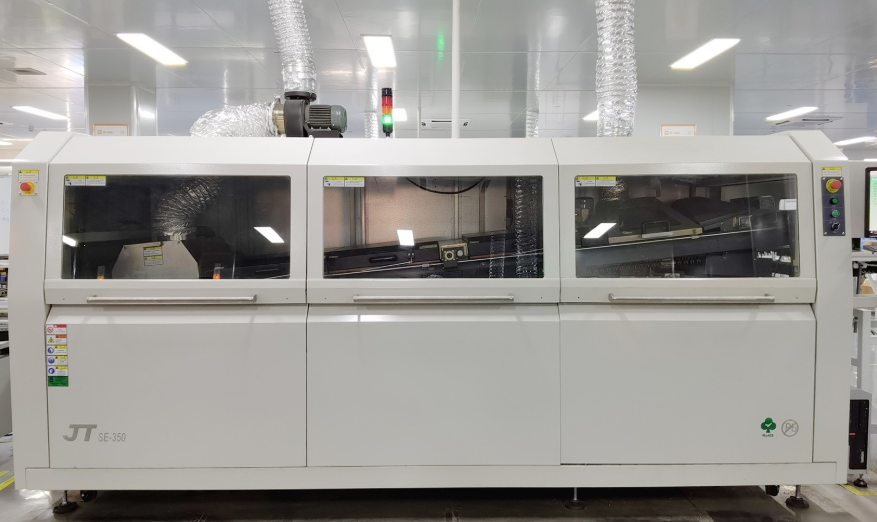

• 波峰焊参数优化：锡炉温度设定为245±5℃，波峰高度控制在PCB厚度的2/3，锡渣生成速率可降低40%。

• 过滤系统升级：采用多级陶瓷过滤（孔径5-20μm），锡渣截留效率提升至99.5%。

2. 工艺参数数据库

• 建立焊接参数矩阵（峰值温度/液相时间/预热曲线），通过DOE实验确定最优组合。某案例显示，优化后锡桥缺陷减少75%。

• 开发热成像监控系统（分辨率0.1℃），实时反馈焊接区域温度分布，异常波动自动报警。

汽车电子DIP插件工艺需构建"检测-控制-预防"三维体系：

• 检测维度：融合3D SPI、X射线、热成像等多元检测技术

• 控制维度：基于SPC的过程参数闭环控制

• 预防维度：通过DOE优化与大数据分析实现工艺迭代
