目标：学习如何向 tf2 添加额外的框架。
教程级别：中级
时间：15 分钟
目录
背景
tf2 树
任务
1 编写固定帧广播器
1.1 检查代码
1.2 添加入口点
1.3 编写启动文件
1.4 构建
1.5 运行
2 编写动态帧广播器
2.1 检查代码
2.2 添加入口点
2.3 编写启动文件
2.4 构建
2.5 运行
摘要
背景
在之前的教程中，我们通过编写 tf2 广播器和 tf2 监听器重新创建了乌龟演示。本教程将教您如何向变换树添加额外的固定和动态帧。事实上，在 tf2 中添加帧与创建 tf2 广播器非常相似，但本示例将向您展示 tf2 的一些附加功能。
对于许多与变换相关的任务，在局部坐标系中思考更容易。例如，最容易在激光扫描仪中心的坐标系中推理激光扫描测量值。tf2 允许您为系统中的每个传感器、链接或关节定义一个局部坐标系。当从一个坐标系变换到另一个坐标系时，tf2 将处理所有引入的隐藏中间坐标系变换。
任务
1 编写固定帧广播器
在我们的乌龟示例中，我们将添加一个新的框架 carrot1 ，它将是 turtle1 的子框架。这个框架将作为第二只乌龟的目标。
首先创建源文件。进入我们在前面的教程中创建的 learning_tf2_py 包。在 src/learning_tf2_py/learning_tf2_py 目录中，通过输入以下命令下载固定帧广播代码：
cxy@ubuntu2404-cxy:~$ cd ~/ros2_ws/src/learning_tf2_py/learning_tf2_py
cxy@ubuntu2404-cxy:~/ros2_ws/src/learning_tf2_py/learning_tf2_py$ wget https://raw.githubusercontent.com/ros/geometry_tutorials/ros2/turtle_tf2_py/turtle_tf2_py/fixed_frame_tf2_broadcaster.py现在打开名为 fixed_frame_tf2_broadcaster.py 的文件。
from geometry_msgs.msg import TransformStamped # 从 geometry_msgs.msg 导入 TransformStamped 消息类型
import rclpy # 导入 rclpy 库
from rclpy.node import Node # 从 rclpy.node 导入 Node 类
from tf2_ros import TransformBroadcaster # 从 tf2_ros 导入 TransformBroadcaster 类
class FixedFrameBroadcaster(Node): # 定义一个名为 FixedFrameBroadcaster 的类，继承自 Node 类
def __init__(self): # 初始化方法
super().__init__('fixed_frame_tf2_broadcaster') # 调用父类的初始化方法，并设置节点名称为 'fixed_frame_tf2_broadcaster'
self.tf_broadcaster = TransformBroadcaster(self) # 创建一个 TransformBroadcaster 对象
self.timer = self.create_timer(0.1, self.broadcast_timer_callback) # 创建一个定时器，每 0.1 秒调用一次 broadcast_timer_callback 方法
def broadcast_timer_callback(self): # 定义定时器回调方法
t = TransformStamped() # 创建一个 TransformStamped 对象
t.header.stamp = self.get_clock().now().to_msg() # 设置时间戳为当前时间
t.header.frame_id = 'turtle1' # 设置父坐标系 ID 为 'turtle1'
t.child_frame_id = 'carrot1' # 设置子坐标系 ID 为 'carrot1'
t.transform.translation.x = 0.0 # 设置平移变换的 x 坐标为 0.0
t.transform.translation.y = 2.0 # 设置平移变换的 y 坐标为 2.0
t.transform.translation.z = 0.0 # 设置平移变换的 z 坐标为 0.0
t.transform.rotation.x = 0.0 # 设置旋转变换的 x 分量为 0.0
t.transform.rotation.y = 0.0 # 设置旋转变换的 y 分量为 0.0
t.transform.rotation.z = 0.0 # 设置旋转变换的 z 分量为 0.0
t.transform.rotation.w = 1.0 # 设置旋转变换的 w 分量为 1.0
self.tf_broadcaster.sendTransform(t) # 发送变换
def main(): # 主函数
rclpy.init() # 初始化 rclpy
node = FixedFrameBroadcaster() # 创建一个 FixedFrameBroadcaster 节点
try:
rclpy.spin(node) # 运行节点
except KeyboardInterrupt: # 捕捉键盘中断异常
pass
rclpy.shutdown() # 关闭 rclpy代码与 tf2 广播器教程示例非常相似，唯一的区别是这里的变换不会随时间变化。
1.1 检查代码
让我们看看这段代码中的关键行。这里我们创建了一个新的变换，从父 turtle1 到新的子 carrot1 。 carrot1 框架在 y 轴上相对于 turtle1 框架偏移了 2 米。
t = TransformStamped()
t.header.stamp = self.get_clock().now().to_msg()
t.header.frame_id = 'turtle1'
t.child_frame_id = 'carrot1'
t.transform.translation.x = 0.0
t.transform.translation.y = 2.0
t.transform.translation.z = 0.01.2 添加入口点
要允许 ros2 run 命令运行您的节点，您必须将入口点添加到 setup.py （位于 src/learning_tf2_py 目录中）。
在 'console_scripts': 括号之间添加以下行：
'fixed_frame_tf2_broadcaster = learning_tf2_py.fixed_frame_tf2_broadcaster:main',1.3 编写启动文件
现在让我们为这个示例创建一个启动文件。使用您的文本编辑器，在 src/learning_tf2_py/launch 目录中创建一个名为 turtle_tf2_fixed_frame_demo_launch.py 的新文件，并添加以下几行代码：
import os # 导入os模块，用于处理文件和目录
from ament_index_python.packages import get_package_share_directory # 导入get_package_share_directory函数，用于获取包的共享目录
from launch import LaunchDescription # 导入LaunchDescription类，用于描述启动配置
from launch.actions import IncludeLaunchDescription # 导入IncludeLaunchDescription类，用于包含其他的启动描述
from launch.launch_description_sources import PythonLaunchDescriptionSource # 导入PythonLaunchDescriptionSource类，用于从Python文件加载启动描述
from launch_ros.actions import Node # 导入Node类，用于描述ROS节点
def generate_launch_description(): # 定义一个名为generate_launch_description的函数
demo_nodes = IncludeLaunchDescription( # 创建一个IncludeLaunchDescription对象
PythonLaunchDescriptionSource([os.path.join( # 使用os.path.join函数拼接路径
get_package_share_directory('learning_tf2_py'), 'launch'), # 获取'learning_tf2_py'包的共享目录，并加上'launch'
'/turtle_tf2_demo_launch.py']), # 加上'/turtle_tf2_demo_launch.py'
)
return LaunchDescription([ # 返回一个LaunchDescription对象
demo_nodes, # 包含demo_nodes
Node( # 创建一个Node对象
package='learning_tf2_py', # 设置包名为'learning_tf2_py'
executable='fixed_frame_tf2_broadcaster', # 设置可执行文件名为'fixed_frame_tf2_broadcaster'
name='fixed_broadcaster', # 设置节点名为'fixed_broadcaster'
),
])此启动文件导入所需的包，然后创建一个 demo_nodes 变量，该变量将存储我们在上一个教程的启动文件中创建的节点。
代码的最后部分将使用我们的 fixed_frame_tf2_broadcaster 节点将固定的 carrot1 框架添加到 turtlesim 世界中。
Node(
package='learning_tf2_py',
executable='fixed_frame_tf2_broadcaster',
name='fixed_broadcaster',
),1.4 构建
在工作区的根目录运行 rosdep 以检查缺失的依赖项。
rosdep install -i --from-path src --rosdistro jazzy -y仍在工作区的根目录下，构建您的包：
colcon build --packages-select learning_tf2_py打开一个新的终端，导航到工作区的根目录，然后加载设置文件：
. install/setup.bash1.5 运行

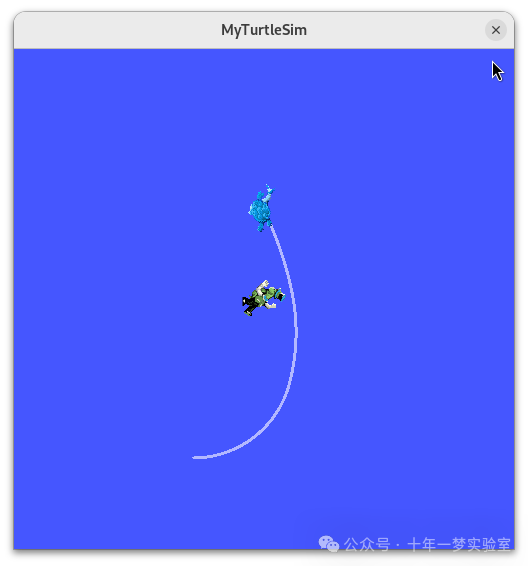

现在你可以开始乌龟广播演示了

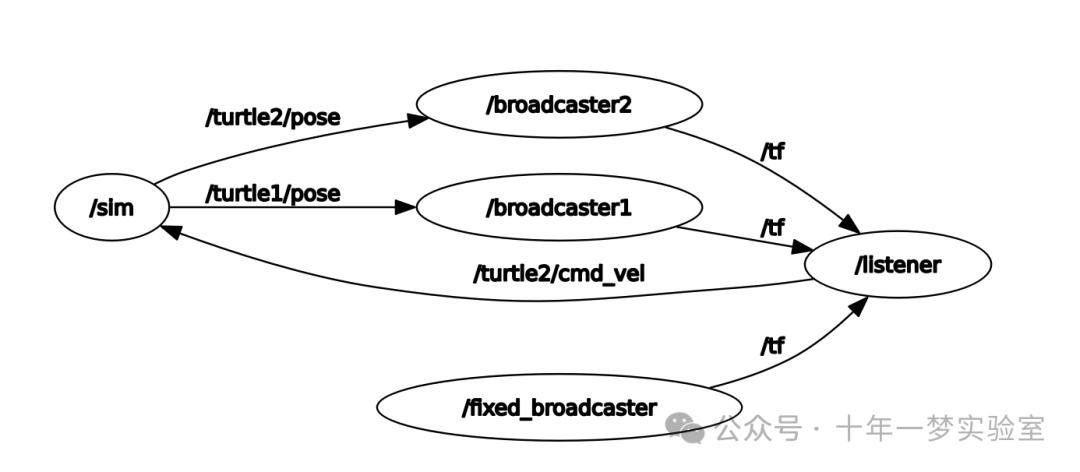

ros2 launch learning_tf2_py turtle_tf2_fixed_frame_demo_launch.py您应该注意到新的 carrot1 框架出现在变换树中。

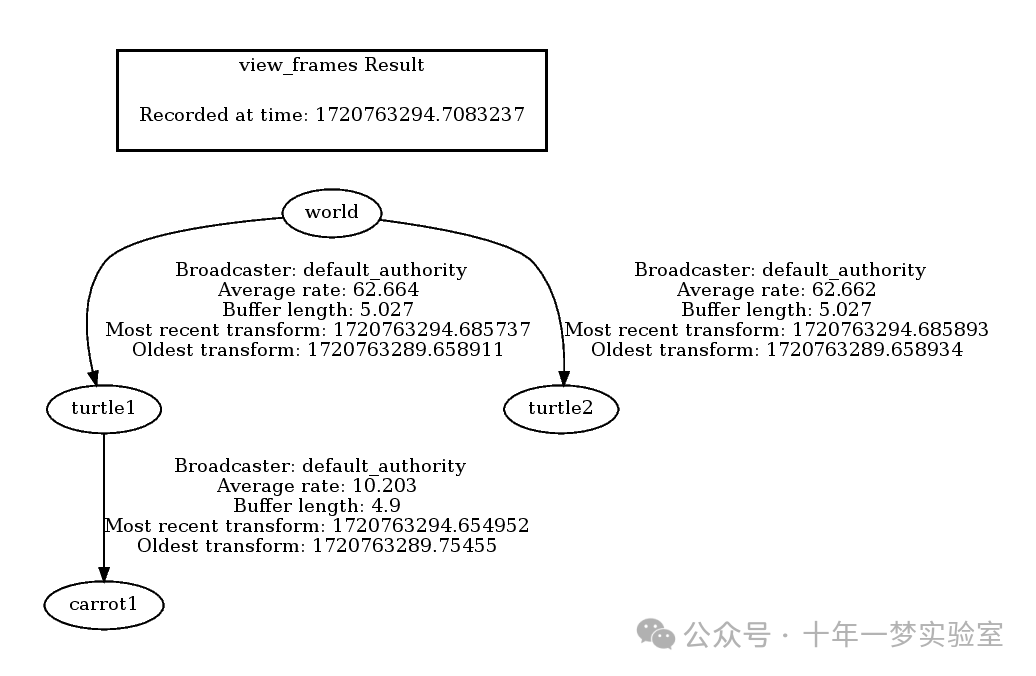

ros2 run tf2_tools view_frames
如果你驾驶第一只乌龟，你应该注意到行为没有从以前的教程中改变，即使我们添加了一个新的框架。那是因为添加一个额外的框架不会影响其他框架，我们的监听器仍然使用先前定义的框架。
因此，如果我们希望第二只乌龟跟随carrot1而不是第一只乌龟，我们需要更改 target_frame 的值。这可以通过两种方式完成。一种方法是直接从控制台将 target_frame 参数传递给启动文件：
ros2 launch learning_tf2_py turtle_tf2_fixed_frame_demo_launch.py target_frame:=carrot1第二种方法是更新启动文件。为此，请打开 turtle_tf2_fixed_frame_demo_launch.py 文件，并通过 launch_arguments 参数添加 'target_frame': 'carrot1' 参数。
def generate_launch_description():
demo_nodes = IncludeLaunchDescription(
...,
launch_arguments={'target_frame': 'carrot1'}.items(),

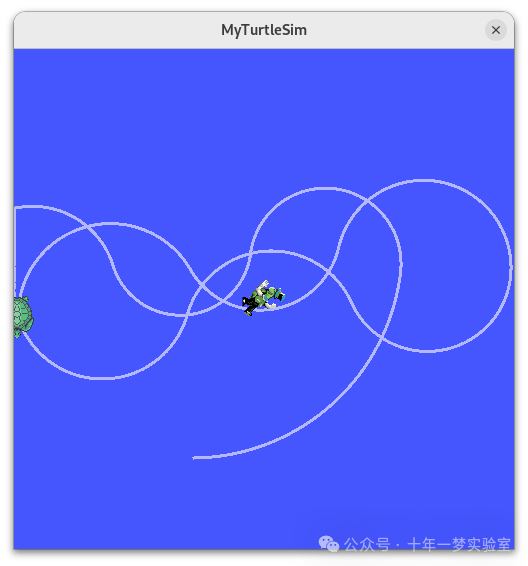

)现在重新构建包，重启 turtle_tf2_fixed_frame_demo_launch.py ，你会看到第二只乌龟跟着胡萝卜carrot1而不是第一只乌龟！
2 编写动态帧广播器
我们在本教程中发布的额外帧是一个固定帧，它不会随时间相对于父帧发生变化。然而，如果您想发布一个移动帧，可以编写广播器代码使帧随时间变化。让我们更改我们的 carrot1 帧，使其随时间相对于 turtle1 帧发生变化。转到我们在上一个教程中创建的 learning_tf2_py 包。在 src/learning_tf2_py/learning_tf2_py 目录中，通过输入以下命令下载动态帧广播器代码：
cxy@ubuntu2404-cxy:~/ros2_ws/src/learning_tf2_py/learning_tf2_py$ wget https://raw.githubusercontent.com/ros/geometry_tutorials/ros2/turtle_tf2_py/turtle_tf2_py/dynamic_frame_tf2_broadcaster.py现在打开名为 dynamic_frame_tf2_broadcaster.py 的文件：
import math # 导入 math 库
from geometry_msgs.msg import TransformStamped # 从 geometry_msgs.msg 导入 TransformStamped 消息类型
import rclpy # 导入 rclpy 库
from rclpy.node import Node # 从 rclpy.node 导入 Node 类
from tf2_ros import TransformBroadcaster # 从 tf2_ros 导入 TransformBroadcaster 类
class DynamicFrameBroadcaster(Node): # 定义一个名为 DynamicFrameBroadcaster 的类，继承自 Node 类
def __init__(self): # 初始化方法
super().__init__('dynamic_frame_tf2_broadcaster') # 调用父类的初始化方法，并设置节点名称为 'dynamic_frame_tf2_broadcaster'
self.tf_broadcaster = TransformBroadcaster(self) # 创建一个 TransformBroadcaster 对象
self.timer = self.create_timer(0.1, self.broadcast_timer_callback) # 创建一个定时器，每 0.1 秒调用一次 broadcast_timer_callback 方法
def broadcast_timer_callback(self): # 定义定时器回调方法
seconds, _ = self.get_clock().now().seconds_nanoseconds() # 获取当前时间的秒数
x = seconds * math.pi # 计算 x 值
t = TransformStamped() # 创建一个 TransformStamped 对象
t.header.stamp = self.get_clock().now().to_msg() # 设置时间戳为当前时间
t.header.frame_id = 'turtle1' # 设置父坐标系 ID 为 'turtle1'
t.child_frame_id = 'carrot1' # 设置子坐标系 ID 为 'carrot1'
t.transform.translation.x = 10 * math.sin(x) # 设置平移变换的 x 坐标为 10 * sin(x)
t.transform.translation.y = 10 * math.cos(x) # 设置平移变换的 y 坐标为 10 * cos(x)
t.transform.translation.z = 0.0 # 设置平移变换的 z 坐标为 0.0
t.transform.rotation.x = 0.0 # 设置旋转变换的 x 分量为 0.0
t.transform.rotation.y = 0.0 # 设置旋转变换的 y 分量为 0.0
t.transform.rotation.z = 0.0 # 设置旋转变换的 z 分量为 0.0
t.transform.rotation.w = 1.0 # 设置旋转变换的 w 分量为 1.0
self.tf_broadcaster.sendTransform(t) # 发送变换
def main(): # 主函数
rclpy.init() # 初始化 rclpy
node = DynamicFrameBroadcaster() # 创建一个 DynamicFrameBroadcaster 节点
try:
rclpy.spin(node) # 运行节点
except KeyboardInterrupt: # 捕捉键盘中断异常
pass
rclpy.shutdown() # 关闭 rclpy2.1 检查代码
相对于我们 x 和 y 偏移量的固定定义，我们使用当前时间的 sin() 和 cos() 函数，因此 carrot1 的偏移量在不断变化。
seconds, _ = self.get_clock().now().seconds_nanoseconds()
x = seconds * math.pi
...
t.transform.translation.x = 10 * math.sin(x)
t.transform.translation.y = 10 * math.cos(x)2.2 添加入口点
要允许 ros2 run 命令运行您的节点，您必须将入口点添加到 setup.py （位于 src/learning_tf2_py 目录中）。
在 'console_scripts': 括号之间添加以下行：
'dynamic_frame_tf2_broadcaster = learning_tf2_py.dynamic_frame_tf2_broadcaster:main',2.3 编写启动文件
要测试此代码，请在 src/learning_tf2_py/launch 目录中创建一个新的启动文件 turtle_tf2_dynamic_frame_demo_launch.py ，并粘贴以下代码：
import os # 导入 os 模块
from ament_index_python.packages import get_package_share_directory # 从 ament_index_python.packages 导入 get_package_share_directory 函数
from launch import LaunchDescription # 从 launch 导入 LaunchDescription 类
from launch.actions import IncludeLaunchDescription # 从 launch.actions 导入 IncludeLaunchDescription 类
from launch.launch_description_sources import PythonLaunchDescriptionSource # 从 launch.launch_description_sources 导入 PythonLaunchDescriptionSource 类
from launch_ros.actions import Node # 从 launch_ros.actions 导入 Node 类
def generate_launch_description(): # 定义 generate_launch_description 函数
demo_nodes = IncludeLaunchDescription( # 创建 IncludeLaunchDescription 对象
PythonLaunchDescriptionSource([os.path.join( # 使用 PythonLaunchDescriptionSource 指定启动文件路径
get_package_share_directory('learning_tf2_py'), 'launch'), # 获取 'learning_tf2_py' 包的共享目录，并指定 'launch' 文件夹
'/turtle_tf2_demo_launch.py']), # 指定启动文件名
launch_arguments={'target_frame': 'carrot1'}.items(), # 设置启动参数 'target_frame' 为 'carrot1'
)
return LaunchDescription([ # 返回 LaunchDescription 对象
demo_nodes, # 包含 demo_nodes
Node( # 创建 Node 对象
package='learning_tf2_py', # 指定包名为 'learning_tf2_py'
executable='dynamic_frame_tf2_broadcaster', # 指定可执行文件名为 'dynamic_frame_tf2_broadcaster'
name='dynamic_broadcaster', # 设置节点名称为 'dynamic_broadcaster'
),
])2.4 构建
在工作区的根目录运行 rosdep 以检查缺失的依赖项。
rosdep install -i --from-path src --rosdistro jazzy -y仍在工作区的根目录下，构建您的包：
colcon build --packages-select learning_tf2_py打开一个新的终端，导航到工作区的根目录，然后加载设置文件：
. install/setup.bash1.5 运行
现在你可以开始动态框架演示了：
ros2 launch learning_tf2_py turtle_tf2_dynamic_frame_demo_launch.py

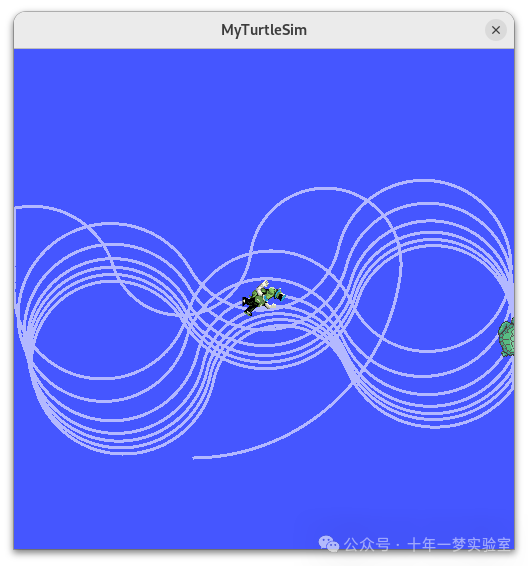

你应该看到第二只乌龟正在跟随不断变化的胡萝卜的位置。
摘要
在本教程中，您了解了 tf2 变换树、其结构及其特性。您还了解到，在本地框架内思考是最容易的，并学会了为该本地框架添加额外的固定和动态框架。
