【opencv 450 Image Processing】Thresholding Operations using inRange使用 inRange 进行阈值操作

Goal

在本教程中，您将学习如何：

使用 OpenCV cv::inRange 函数执行基本阈值操作。

根据 HSV 颜色空间中的像素值范围检测对象。

Theory

在上一教程中，我们学习了如何使用 cv::threshold 函数执行阈值处理。

在本教程中，我们将学习如何使用 cv::inRange 函数来实现。

概念保持不变，但现在我们添加了我们需要的一系列像素值。

HSV colorspace

HSV（色相hue、饱和度saturation、值value）颜色空间是一种表示颜色空间的模型，类似于 RGB 颜色模型。 由于色调通道对颜色类型进行建模，因此在需要根据其颜色分割对象的图像处理任务中非常有用。 饱和度的变化从不饱和到表示灰色阴影和完全饱和（无白色分量）。 值Value通道描述颜色的亮度或强度。 下一张图片显示了 HSV 圆柱。



由 SharkD 衍生作品：SharkD [CC BY-SA 3.0 或 GFDL]，来自 Wikimedia Commons

由于 RGB 颜色空间中的颜色是使用三个通道编码的，因此根据颜色对图像中的对象进行分割更加困难。



来自 Wikimedia Commons 的 SharkD [GFDL 或 CC BY-SA 4.0]

颜色转换中描述了用于使用 cv::cvtColor 函数从一个颜色空间转换到另一个颜色空间的公式

Code

教程代码如下所示。 你也可以从这里下载opencv/Threshold_inRange.cpp at 4.x · opencv/opencv · GitHub

#include "opencv2/imgproc.hpp"
#include "opencv2/highgui.hpp"
#include "opencv2/videoio.hpp"
#include <iostream>
using namespace cv;
const int max_value_H = 360/2;
const int max_value = 255;
const String window_capture_name = "Video Capture";
const String window_detection_name = "Object Detection";
int low_H = 0, low_S = 0, low_V = 0;
int high_H = max_value_H, high_S = max_value, high_V = max_value;
static void on_low_H_thresh_trackbar(int, void *)
{
    low_H = min(high_H-1, low_H);
    setTrackbarPos("Low H", window_detection_name, low_H);
}
static void on_high_H_thresh_trackbar(int, void *)
{
    high_H = max(high_H, low_H+1);
    setTrackbarPos("High H", window_detection_name, high_H);
}
static void on_low_S_thresh_trackbar(int, void *)
{
    low_S = min(high_S-1, low_S);
    setTrackbarPos("Low S", window_detection_name, low_S);
}
static void on_high_S_thresh_trackbar(int, void *)
{
    high_S = max(high_S, low_S+1);
    setTrackbarPos("High S", window_detection_name, high_S);
}
static void on_low_V_thresh_trackbar(int, void *)
{
    low_V = min(high_V-1, low_V);
    setTrackbarPos("Low V", window_detection_name, low_V);
}
static void on_high_V_thresh_trackbar(int, void *)
{
    high_V = max(high_V, low_V+1);
    setTrackbarPos("High V", window_detection_name, high_V);
}
int main(int argc, char* argv[])
{
    VideoCapture cap(argc > 1 ? atoi(argv[1]) : 0);
    namedWindow(window_capture_name);
    namedWindow(window_detection_name);
    // Trackbars to set thresholds for HSV values
    createTrackbar("Low H", window_detection_name, &low_H, max_value_H, on_low_H_thresh_trackbar);
    createTrackbar("High H", window_detection_name, &high_H, max_value_H, on_high_H_thresh_trackbar);
    createTrackbar("Low S", window_detection_name, &low_S, max_value, on_low_S_thresh_trackbar);
    createTrackbar("High S", window_detection_name, &high_S, max_value, on_high_S_thresh_trackbar);
    createTrackbar("Low V", window_detection_name, &low_V, max_value, on_low_V_thresh_trackbar);
    createTrackbar("High V", window_detection_name, &high_V, max_value, on_high_V_thresh_trackbar);
    Mat frame, frame_HSV, frame_threshold;
    while (true) {
        cap >> frame;
        if(frame.empty())
        {
            break;
        }
        // Convert from BGR to HSV colorspace
        cvtColor(frame, frame_HSV, COLOR_BGR2HSV);
        // Detect the object based on HSV Range Values
        inRange(frame_HSV, Scalar(low_H, low_S, low_V), Scalar(high_H, high_S, high_V), frame_threshold);
        // Show the frames
        imshow(window_capture_name, frame);
        imshow(window_detection_name, frame_threshold);
        char key = (char) waitKey(30);
        if (key == 'q' || key == 27)
        {
            break;
        }
    }
    return 0;
}

Explanation

让我们检查一下程序的一般结构：

1. 从默认或提供的捕获设备捕获视频流。

VideoCapture cap(argc > 1 ? atoi(argv[1]) : 0);

1. 创建一个窗口以显示默认帧和阈值帧。

    namedWindow(window_capture_name);
    namedWindow(window_detection_name);

1. 创建轨迹栏以设置 HSV 值的范围

// 用于设置 HSV 值阈值的跟踪栏
createTrackbar("Low H", window_detection_name, &low_H, max_value_H, on_low_H_thresh_trackbar);
    createTrackbar("High H", window_detection_name, &high_H, max_value_H, on_high_H_thresh_trackbar);
    createTrackbar("Low S", window_detection_name, &low_S, max_value, on_low_S_thresh_trackbar);
    createTrackbar("High S", window_detection_name, &high_S, max_value, on_high_S_thresh_trackbar);
    createTrackbar("Low V", window_detection_name, &low_V, max_value, on_low_V_thresh_trackbar);
    createTrackbar("High V", window_detection_name, &high_V, max_value, on_high_V_thresh_trackbar);

1. 直到用户希望程序退出执行以下操作

        cap >> frame;
        if(frame.empty())
        {
            break;
        }
        // Convert from BGR to HSV colorspace
        cvtColor(frame, frame_HSV, COLOR_BGR2HSV);
        // Detect the object based on HSV Range Values
        inRange(frame_HSV, Scalar(low_H, low_S, low_V), Scalar(high_H, high_S, high_V), frame_threshold);

1. 显示图像

        // Show the frames
        imshow(window_capture_name, frame);
        imshow(window_detection_name, frame_threshold);

// Show the frames
imshow(window_capture_name, frame);
imshow(window_detection_name, frame_threshold);

1. 对于控制较低范围的滑动条，例如色调值：

static void on_low_H_thresh_trackbar(int, void *)
{
low_H = min(high_H-1, low_H);
setTrackbarPos("Low H", window_detection_name, low_H);
}

static void on_low_H_thresh_trackbar(int, void *)
{
low_H = min(high_H-1, low_H);
setTrackbarPos("Low H", window_detection_name, low_H);
}

1. 对于控制上限范围的滑动条，例如色调值：

static void on_high_H_thresh_trackbar(int, void *)
{
    high_H = max(high_H, low_H+1);
    setTrackbarPos("High H", window_detection_name, high_H);
}

1. 必须找到最大值和最小值，以避免出现阈值高值小于低值等错误。

Results

编译此程序后，运行它。 该程序将打开两个窗口

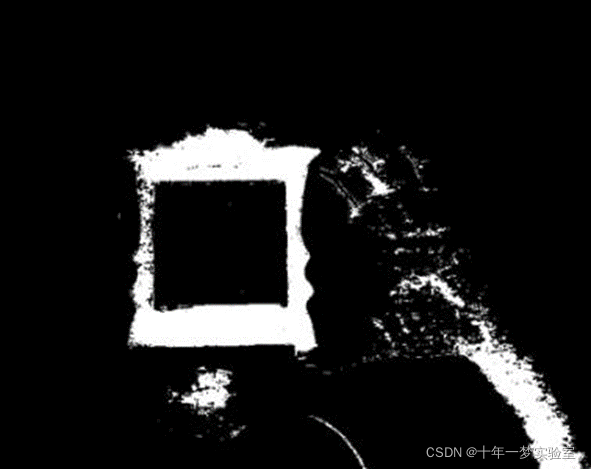

当您从滑动条设置范围值时，生成的帧将在另一个窗口中可见。





在实际项目开发过程中，可以通过调整滑动条观察窗口输出来选择合适的阈值。
